申请日2009.04.08
公开(公告)日2010.05.05
IPC分类号C02F3/34; C12M1/00
摘要
本实用新型涉及一种用于净化污水的微生物驯化装置，其特征在于包括有一菌种培育箱、菌种存储箱、营养液存储箱、气泵及控制系统，所述的菌种存储箱和营养液存储箱通过管道接通至菌种培育箱;所述的菌种存储箱、营养液存储箱、气泵通过信号线路与控制系统相连;所述的菌种培育箱内设置有曝气装置及恒温装置，所述的恒温装置通过信号线路与控制系统相连，所述的曝气装置通过管道与气泵相连;本实用新型的有益效果是将微生物菌种先放在微生物菌种培育箱内培育一段周期，待微生物菌种大量繁殖并达到预期的浓度及活性后，再将高浓度的微生物菌种液投加到污水池体内，从而提高微生物菌种的成活率，达到降低污水处理整体运营成本的目的。
权利要求书
1.一种用于净化污水的微生物驯化装置，其特征在于包括有一菌种培育箱、菌种存储箱、营养液存储箱、气泵及控制系统，所述的菌种存储箱和营养液存储箱通过管道接通至菌种培育箱;所述的菌种存储箱、营养液存储箱、气泵通过信号线路与控制系统相连;所述的菌种培育箱内设置有曝气装置及恒温装置，所述的恒温装置通过信号线路与控制系统相连，所述的曝气装置通过管道与气泵相连;所述的菌种培育箱上设有一进水管及出水管，所述的进水管与外部水源相连通，所述的出水管与污水处理池相连通;所述的菌种存储箱和营养液存储箱通往菌种培育箱的管道上及进水管和出水管上各设有一控制阀门。
2.根据权利要求1所述的一种用于净化污水的微生物驯化装置，其特征在于所述的菌种存储箱和营养液存储箱通往菌种培育箱的管道上的控制阀门及进水管和出水管上的控制阀门均为电磁阀，各管道上的电磁阀分别与控制系统相连，由控制系统自动控制各电磁阀的开启与闭合。
3.根据权利要求1或2所述的一种用于净化污水的微生物驯化装置，其特征在于所述的菌种存储箱和营养液存储箱通往菌种培育箱的管道上还各设有一计量泵。
4.根据权利要求1或2所述的一种用于净化污水的微生物驯化装置，其特征在于菌种培育箱内上下两端各设有一限位开关，该限位开关分别与控制系统相连。
5.根据权利要求3所述的一种用于净化污水的微生物驯化装置，其特征在于菌种培育箱内上下两端各设有一限位开关，该限位开关分别与控制系统相连。
6.根据权利要求1或2所述的一种用于净化污水的微生物驯化装置，其特征在于所述的菌种培育箱通往污水处理池的管道上还设有出水泵，该出水泵通过信号线路与控制系统相连。
7.根据权利要求3所述的一种用于净化污水的微生物驯化装置，其特征在于所述的菌种培育箱通往污水处理池的管道上还设有出水泵，该出水泵通过信号线路与控制系统相连。
8.根据权利要求5所述的一种用于净化污水的微生物驯化装置，其特征在于所述的菌种培育箱通往污水处理池的管道上还设有出水泵，该出水泵通过信号线路与控制系统相连。
说明书
一种用于净化污水的微生物驯化装置
技术领域
本实用新型涉及一种驯化装置，更具体的说是涉及一种用于净化污水的微生物驯化装置，主要应用于污水处理系统，属于机械领域。
背景技术
目前，国内污水处理系统大多采用厌氧、好氧微生物技术，该技术是利用微生物对污水中的有机物质进行吸附、吞噬、氧化、分解和转化，从而实现净化污水的目的;但是在采用厌氧、好氧微生物技术的污水处理设施中，其微生物的投加方式基本采用直接投加到污水处理池内，采用这种模式，投加到污水处理池内的微生物容易受环境、气候等因素影响，造成投加到污水处理池内的微生物存活率较低，无法达到预期的污水处理效果;为保证污水处理的效果，则需要不间断的、大量的向处理池内补充微生物，从而直接提高了污水处理的整体运营成本。
发明内容
为了提高微生物的存活率，降低处理污水的整体运营成本等技术问题，本实用新型提供一种用于净化污水的微生物驯化装置，其结构简单，方便实用，可有效提高微生物的存活率，降低污水处理的整体运营成本。

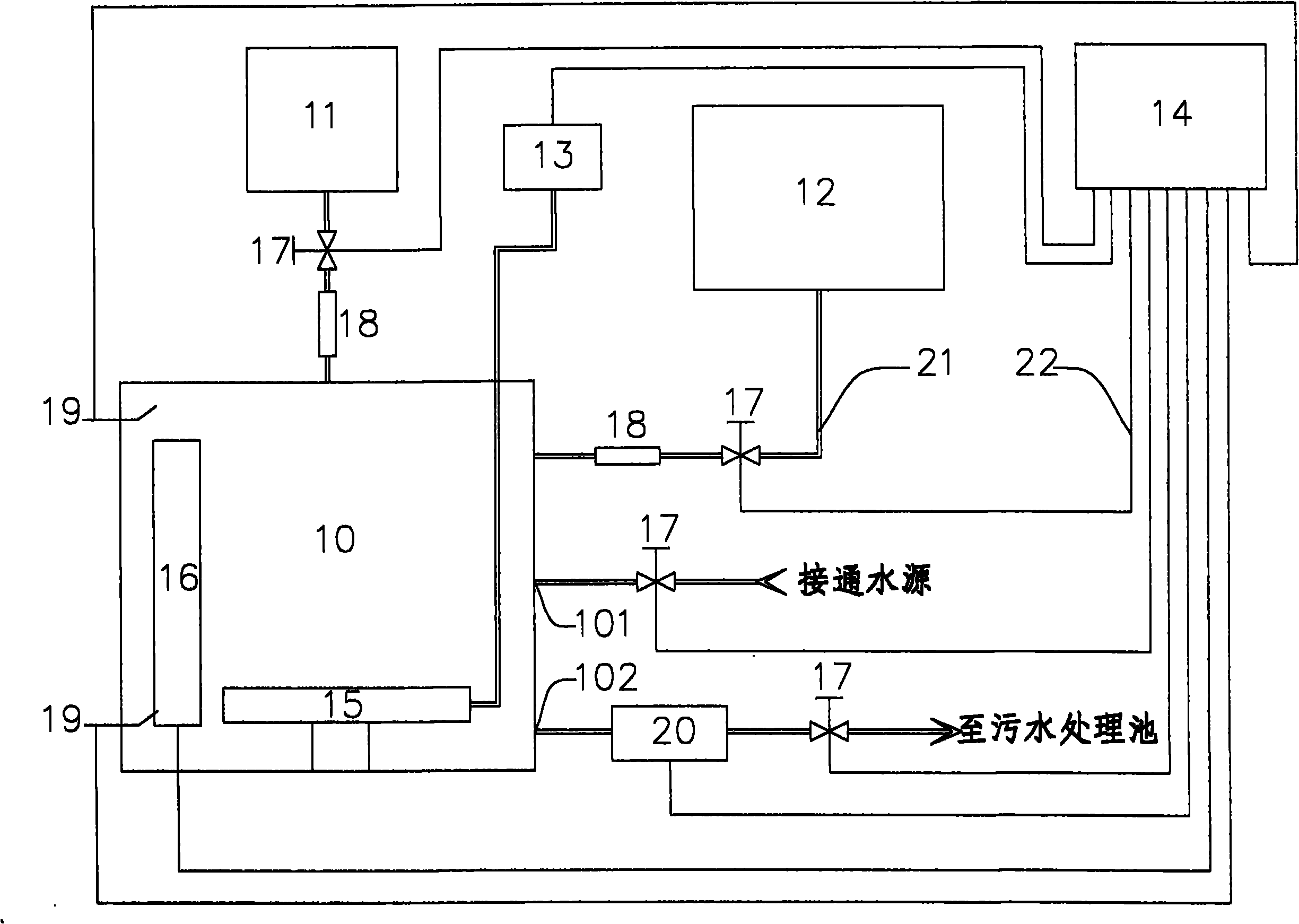

为解决以上技术问题，本实用新型采取的技术方案是一种用于净化污水的微生物驯化装置，其特点包括有一菌种培育箱、菌种存储箱、营养液存储箱、气泵及控制系统，所述的菌种存储箱和营养液存储箱通过管道接通至菌种培育箱;所述的菌种存储箱、营养液存储箱、气泵通过信号线路与控制系统相连;所述的菌种培育箱内设置有曝气装置及恒温装置，所述的恒温装置通过信号线路与控制系统相连，所述的曝气装置通过管道与气泵相连;所述的菌种培育箱上设有一进水管及出水管，所述的进水管与外部水源相连通，所述的出水管与污水处理池相连通;所述的菌种存储箱和营养液存储箱通往菌种培育箱的管道上及进水管和出水管上各设有一控制阀门。
进一步，所述的菌种存储箱和营养液存储箱通往菌种培育箱管道上的控制阀门及进水管和出水管上的控制阀门均为电磁阀，各管道上的电磁阀分别与控制系统相连，由控制系统自动控制各电磁阀的开启与闭合。
进一步，所述的菌种存储箱和营养液存储箱通往菌种培育箱的管道上还各设有一计量泵。
进一步，所述的菌种培育箱内上下两端各设有一限位开关，该限位开关分别与控制系统相连。
进一步，所述的菌种培育箱通往污水处理池的管道上还设有出水泵，该出水泵通过信号线路与控制系统相连。
本实用新型的有益效果是将微生物菌种先放在菌种培育箱先内培育一段周期，待微生物菌种在菌种培育箱内大量繁殖并达到预期的浓度及活性后，再将高浓度的微生物菌种液投加到污水池体内，从而提高微生物菌种的成活率，达到降低污水处理整体运营成本的目的.
