申请日2010.03.25
公开(公告)日2010.06.30
IPC分类号E03F7/00; E02F9/00; E02F5/28
摘要
本发明公开了一种污泥振动抓斗，涉及一种主要用于市政管网排水系统的下水井污泥抓取装置，抓斗吊架内固定安装有气缸，气缸活塞与抓取机构连接。通过气缸驱动抓取机构，可以方便的抓取下水井里的污泥和浮渣。在抓斗吊架内安装的气动振动器，可以把辅助的振动力传递到抓斗铲的尖端，便于抓斗铲进入到污块内，对干凅污块的清除非常有效，倒置莲花瓣形状的抓斗铲配合连杆机构，运行轨迹合理，干涉小，抓取方便，使用安全高效、省时省力，有效的解决了下水井污泥清理的难题。
权利要求书

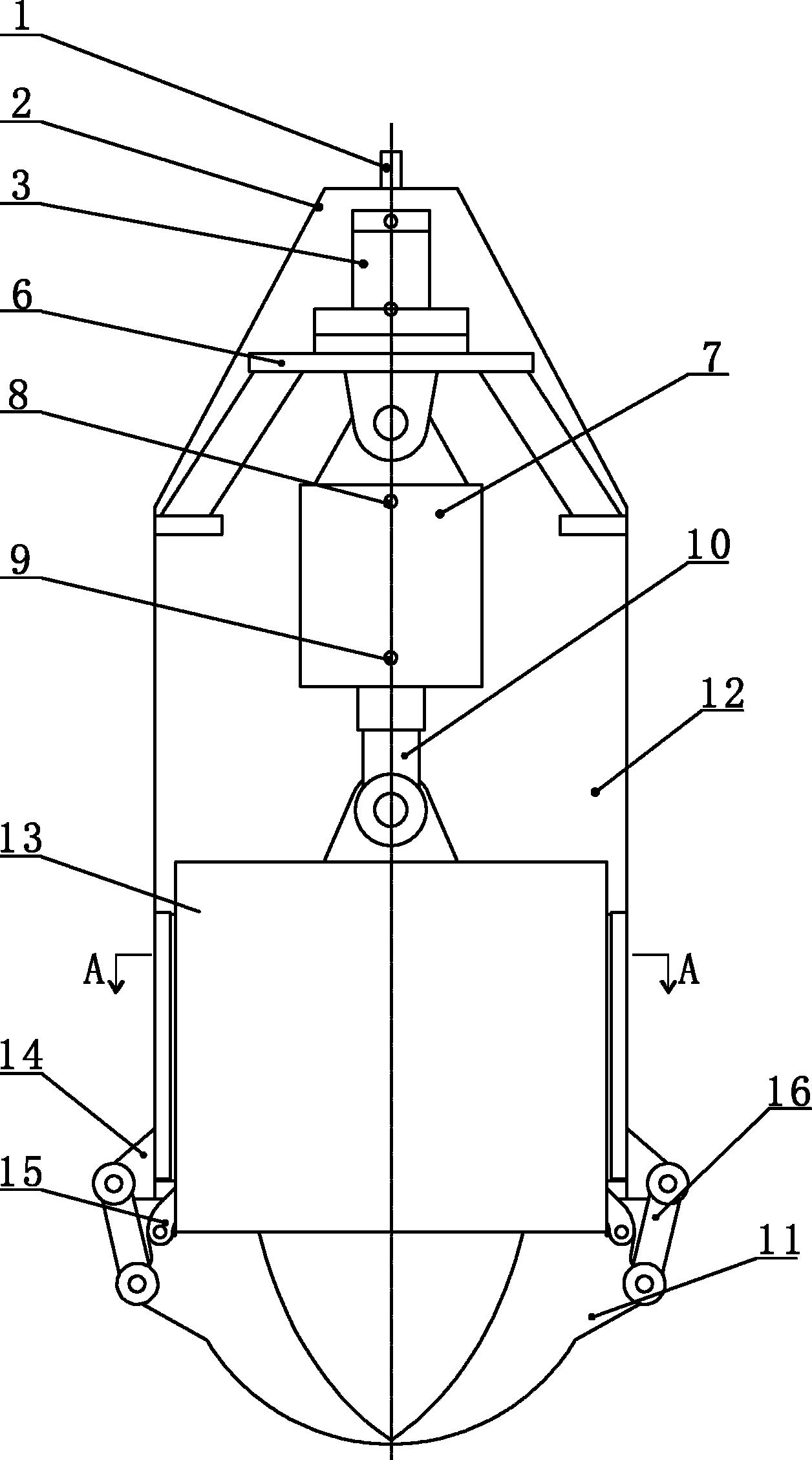

1.一种污泥振动抓斗，其特征在于：抓斗吊架(2)内固定安装有气缸(7)，气缸活塞(10)与抓取机构连接。
2.根据权利要求1所述的一种污泥振动抓斗，其特征在于：所述的抓取机构中，抓斗外部筒体(12)下方设有至少两个连杆支座(14)，连杆支座(14)通过连杆(16)与抓斗铲(11)铰接;
抓斗内部筒体(13)下设有至少两个抓斗铲吊环(15)，抓斗铲吊环(15)与抓斗铲(11)铰接;
抓斗内部筒体(13)与气缸活塞(10)连接，抓斗内部筒体(13)与抓斗外部筒体(12)活动连接。
3.根据权利要求2所述的一种污泥振动抓斗，其特征在于：所述的抓斗铲(11)为倒置的莲花瓣形，根部的支座上设有两个铰链孔。
4.根据权利要求2所述的一种污泥振动抓斗，其特征在于：所述的抓斗外部筒体(12)内设有三角形滑杆(4)，抓斗内部筒体(13)外相对应位置设有三角形滑槽(5)，三角形滑杆(4)与三角形滑槽(5)滑动配合。
5.根据权利要求1所述的一种污泥振动抓斗，其特征在于：所述的抓斗吊架(2)内还设有气动振动器(3)。
说明书
污泥振动抓斗
技术领域
本发明涉及一种主要用于市政管网排水系统的下水井污泥抓取装置，也可以用于不便于人工操作的深处固形物体地抓取，特别是在移动式清淤拖车上使用的一种污泥振动抓斗。
背景技术
在城市环卫工作中，下水井中的污泥需定期清理排除，以保持下水井的畅通。目前，国内城市下水井污泥清掏主要采用人工清掏和吸泥泵清理。人工清掏方式工人劳动强度高、工作效率低、危险性大，已被逐步淘汰，大多数城市已使用吸泥泵清理代替人工清掏。吸泥泵清理是将吸泥泵安装在汽车上，用吸泥泵将下水道窨井中的泥水混合物吸到车上运走。吸泥泵价格较昂贵，且从下水井中吸到清理车上的泥水混合物大部分是水，效率很低，导致运输淤泥的成本高。此外，吸泥泵封闭性、密闭性要求高，工作端口受限多，适应性比较差，对于秸秆、石块等尺寸较大的固形物难以吸抽除去。
发明内容
本发明所要解决的技术问题是提供一种污泥振动抓斗，可以方便地抓取难以被吸泥泵清理的污物，操作方便，效率高。
为解决上述技术问题，本发明所采用的技术方案是：一种污泥振动抓斗，抓斗吊架内固定安装有气缸，气缸活塞与抓取机构连接。
所述的抓取机构中，抓斗外部筒体下方设有至少两个连杆支座，连杆支座通过连杆与抓斗铲铰接;抓斗内部筒体下设有至少两个抓斗铲吊环，抓斗铲吊环与抓斗铲铰接;抓斗内部筒体与气缸活塞连接，抓斗内部筒体与抓斗外部筒体活动连接。
所述的抓斗铲为倒置的莲花瓣形，根部的支座上设有两个铰链孔。
所述的抓斗外部筒体内设有三角形滑杆，抓斗内部筒体外相对应位置设有三角形滑槽，三角形滑杆与三角形滑槽滑动配合。
所述的抓斗吊架内还设有气动振动器。
本发明提供的一种污泥振动抓斗，通过气缸驱动抓取机构，可以方便地抓取下水井里的污泥和浮渣。在抓斗吊架内安装的气动振动器，可以把辅助的振动传递到抓斗铲的尖端，便于抓斗铲进入到污块内，对干凅污块的清除非常有效，倒置莲花瓣形状的抓斗铲配合连杆机构，运行轨迹合理，干涉小，抓取方便，使用安全高效、省时省力，有效的解决了下水井污泥清理的难题。
