申请日2010.03.23
公开(公告)日2010.09.01
IPC分类号C02F1/40; C02F1/52
摘要
本发明涉及油田污水处理的试验装置技术领域，是一种油田污水聚结试验装置，其包括壳体、上盖、下盖、聚结填料、进水管、出水管和收油管;壳体呈管状并且壳体的上端和下端分别固定安装有能够保持密封的上盖和下盖，壳体的内腔中部有聚结填料，聚结填料的下部和上部分别有下支撑装置和上支撑装置。本发明结构合理而紧凑，使用方便，其通过聚结填料的物理聚结作用而使油珠聚结，不但能够收集并排出较大的油珠使污水初步净化，而且能够使油珠由小变大减轻后续水处理装置的负担，还能够测试各种聚结材料的性能，特别适用于作为现有含油污水处理装置的前序辅助装置，具有结构简单、清洗方便、高效环保的特点。
权利要求书
1.一种油田污水聚结试验装置，其特征在于包括壳体、上盖、下盖、聚结填料、进水管、出水管和收油管;壳体呈管状并且壳体的上端和下端分别固定安装有能够保持密封的上盖和下盖，壳体的内腔中部有聚结填料，聚结填料的下部和上部分别有下支撑装置和上支撑装置，聚结填料的下端与下盖之间通过下支撑装置形成缓冲腔，聚结填料的上端与上盖之间通过上支撑装置形成集油腔;壳体的下部有进水管，进水管的出口与缓冲腔相连通;上盖上有出水管和收油管，出水管的入口与集油腔的中部相连通，收油管的入口与集油腔的顶端相连通。
2.根据权利要求1所述的油田污水聚结试验装置，其特征在于壳体的材质为有机玻璃。
3.根据权利要求2所述的油田污水聚结试验装置，其特征在于下支撑装置包括底部带支撑足的填料托盘，填料托盘上有不少于一个的进水通孔，支撑足的下端压紧在下盖的上端面上。
4.根据权利要求3所述的油田污水聚结试验装置，其特征在于上支撑装置包括上部带支撑头的填料压盘，填料压盘上有不少于一个的出水通孔，支撑头的上端顶紧在上盖的下端面上。
5.根据权利要求4所述的油田污水聚结试验装置，其特征在于填料托盘的上端与聚结填料的下端之间有下筛网，填料压盘的下端与聚结填料的上端之间有上筛网。
6.根据权利要求5所述的油田污水聚结试验装置，其特征在于壳体的上端外侧有上法兰并通过螺栓固定安装有上盖，壳体的下端外侧有下法兰并通过螺栓固定安装有下盖。
7.根据权利要求6所述的油田污水聚结试验装置，其特征在于壳体为壁厚大于4毫米的有机玻璃。
8.根据权利要求1或2或3或4或5或6或7所述的油田污水聚结试验装置，其特征在于聚结填料为呈粒状的无烟煤、蛇纹石、石英砂、陶粒或聚丙烯球。
9.根据权利要求1或2或3或4或5或6或7所述的油田污水聚结试验装置，其特征在于聚结填料为呈板状的聚氯乙烯、聚丙烯、玻璃钢或不锈钢。
10.根据权利要求1或2或3或4或5或6或7所述的油田污水聚结试验装置，其特征在于聚结填料为呈纤维状的玻璃丝、纤维聚酯纤维或涤纶纤维。
说明书
油田污水聚结试验装置
一、技术领域
本发明涉及油田污水处理的试验装置技术领域，是一种油田污水聚结试验装置。
二、背景技术
聚结又称粗粒化，是使含油废水通过一个装有聚结材料填充物的装置，在废水流经填充物时，使油珠由小变大的过程。聚结的全过程为：1、油滴被固体吸附;2、在固体表面聚并;3、聚并后的油滴上浮离去。经过聚结处理后的废水，其含油量及污油性质并不变化，只是更容易用重力分离法将油除去。聚结效果的好坏取决于聚结材料表面性质与油滴的表面性质，取决于油滴在固体聚结材料上的浸润性和铺展程度，若油滴对固体能够浸润而且铺展角过小、或完全铺展而形成吸附状态，油将难以离开固体表面，这样对小油滴无粗粒化分离效果;反之，若油滴对固体不浸润或铺展角太大，则固体对油滴无吸附过程也无粗粒化效果。目前用于油气田的含油污水处理聚结试验的罐常常采用钢制，不便于直接连续观察聚结处理效果，也不便进行聚结材料的更换。
三、发明内容
本发明提供了一种油田污水聚结试验装置，其解决了现有油田污水处理的试验装置存在的更换聚结材料不便和无法连续观察聚结处理效果的问题。

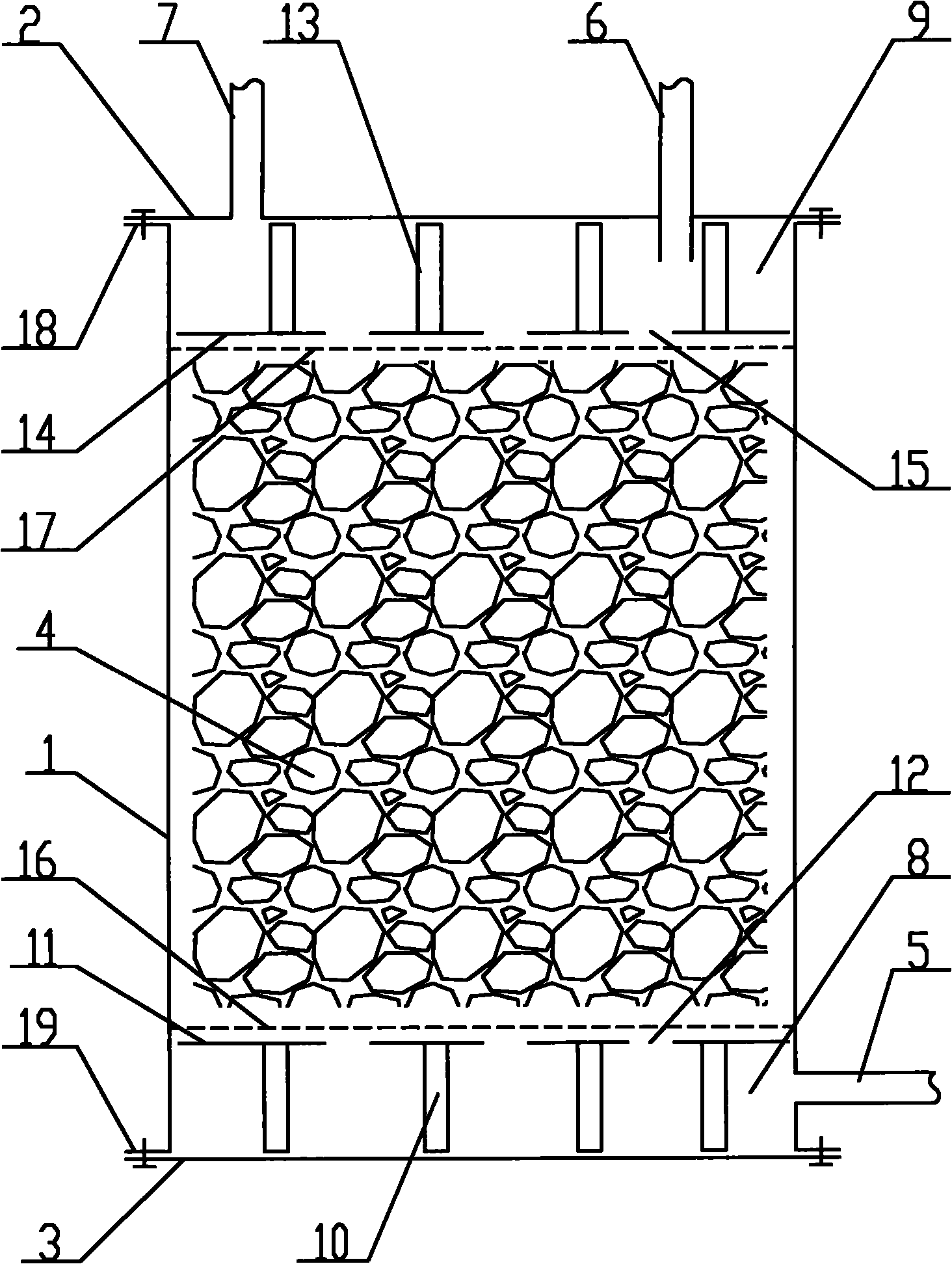

本发明的技术方案是通过以下措施来实现的：一种油田污水聚结试验装置，包括壳体、上盖、下盖、聚结填料、进水管、出水管和收油管;壳体呈管状并且壳体的上端和下端分别固定安装有能够保持密封的上盖和下盖，壳体的内腔中部有聚结填料，聚结填料的下部和上部分别有下支撑装置和上支撑装置，聚结填料的下端与下盖之间通过下支撑装置形成缓冲腔，聚结填料的上端与上盖之间通过上支撑装置形成集油腔;壳体的下部有进水管，进水管的出口与缓冲腔相连通;上盖上有出水管和收油管，出水管的入口与集油腔的中部相连通，收油管的入口与集油腔的顶端相连通。
下面是对上述发明技术方案的进一步优化或/和改进：
上述壳体的材质可为有机玻璃。
上述下支撑装置可包括底部带支撑足的填料托盘，填料托盘上有不少于一个的进水通孔，支撑足的下端压紧在下盖的上端面上。
上述上支撑装置可包括上部带支撑头的填料压盘，填料压盘上有不少于一个的出水通孔，支撑头的上端顶紧在上盖的下端面上。
上述填料托盘的上端与聚结填料的下端之间可有下筛网，填料压盘的下端与聚结填料的上端之间可有上筛网。
上述壳体的上端外侧可有上法兰并通过螺栓固定安装有上盖，壳体的下端外侧可有下法兰并通过螺栓固定安装有下盖。
上述壳体可为壁厚大于4毫米的有机玻璃。
上述聚结填料可为呈粒状的无烟煤、蛇纹石、石英砂、陶粒或聚丙烯球。
上述聚结填料可为呈板状的聚氯乙烯、聚丙烯、玻璃钢或不锈钢。
上述聚结填料可为呈纤维状的玻璃丝、纤维聚酯纤维或涤纶纤维。
本发明结构合理而紧凑，使用方便，其通过聚结填料的物理聚结作用而使油珠聚结，不但能够收集并排出较大的油珠使污水初步净化，而且能够使油珠由小变大减轻后续水处理装置的负担，还能够测试各种聚结材料的性能，特别适用于作为现有含油污水处理装置的前序辅助装置，具有结构简单、清洗方便、高效环保的特点。
