申请日2010.03.25
公开(公告)日2012.03.14
IPC分类号E03D1/00; E03D1/01; E03D1/32; E03D1/33; E03D1/34; B01D29/58; E03C1/14; E03C1/182; E03C1/16; E03C1/20; B01D29/03; E03D5/09
摘要
本实用新型主要用于卫生间冲洗便器使用，属于卫生洁具类。其特点在于可以利用生活废水冲洗便器，它制造简单、使用方便。其技术方案是：本实用新型由主水箱(A)、副水箱(B)、过滤器(C)组成，来自楼上浴室废水、厨房洗菜池废水、卫生间洗脸盆废水通过废水进水管(12)、过滤器(C)、弧形弯管(2)流入主水箱(A)，水满后，再通过隔板(5)溢流到副水箱(B)，当副水箱(B)满水后可通过溢水管(6)流入大便器。当主水箱(A)、副水箱(B)全满时，按下副水箱(B)的放水杆(1’)，冲洗大小便;当主水箱(A)满，副水箱(B)未满或空时，按下放水杆(1)，冲洗大小便;当主水箱(A)未满或空时，自动开闭阀(4)打开，由自来水进水管(3)给主水箱(A)补充自来水，冲洗大小便。
权利要求书
1.利用生活废水冲洗便器水箱，其特征在于：所述便器水箱是由主水箱(A)、副水箱(B)、过滤器(C)组成;主水箱(A)由放水杆一(1)、弧形弯管(2)、自来水进水管(3)、自动开闭阀(4)、三通管(7)、放水橡胶皮碗(8)、隔板(5)、废水进水管(12)组成;副水箱(B)由放水杆二(1’)、溢水管(6)、放水橡胶皮碗(8’)组成;过滤器(C)由上盖(9)、底盒(10)、过滤网(11)组成;主水箱(A)、副水箱(B)和隔板(5)由陶瓷铸成整体;废水进水管(12)一端与主水箱(A)相连，另一端与洗脸盆排水口、洗菜盆排水口、楼上浴室排水口相连;自来水进水管(3)与主水箱(A)底部相连;过滤器(C)安装在废水进水管(12)的主管上;溢水管(6)安装在副水箱(B)上。
2.根据权利要求1所述的利用生活废水冲洗便器水箱，其特征在于所述的放水杆二(1’)带有浮球(13)。
3.根据权利要求1所述的利用生活废水冲洗便器水箱，其特征在于所述的弧形弯管(2)是弧形。
4.根据权利要求1所述的利用生活废水冲洗便器水箱，其特征在于所述的过滤器(C)的底盒(10)可以与上盖(9)拧开。
5.根据权利要求1所述的利用生活废水冲洗便器水箱，其特征在于所述的过滤网(11)是由多个网片组成，网片从上至下孔径由大变小，网片的孔可以是方孔也可以是圆孔。
说明书
利用生活废水冲洗便器水箱
一、技术领域
本实用新型主要用于卫生间冲洗便器使用，属于卫生洁具类。
二、背景技术
我国目前卫生间冲洗便器用水都是自来水，既不经济又浪费水资源，如果利用生活废水如：洗脸水、洗澡水等稍加过滤就可以冲洗便器，这样既经济又可节约大量自来水。现有的几种利用生活废水冲洗便器的专利，其结构较为复杂，配件较多，使用也不方便。
三、发明内容
本实用新型克服了上述问题，它制造简单、使用方便，只是在现有的普通便器水箱的基础上稍加改变即可。下面结合附图说明本实用新型的工作原理。

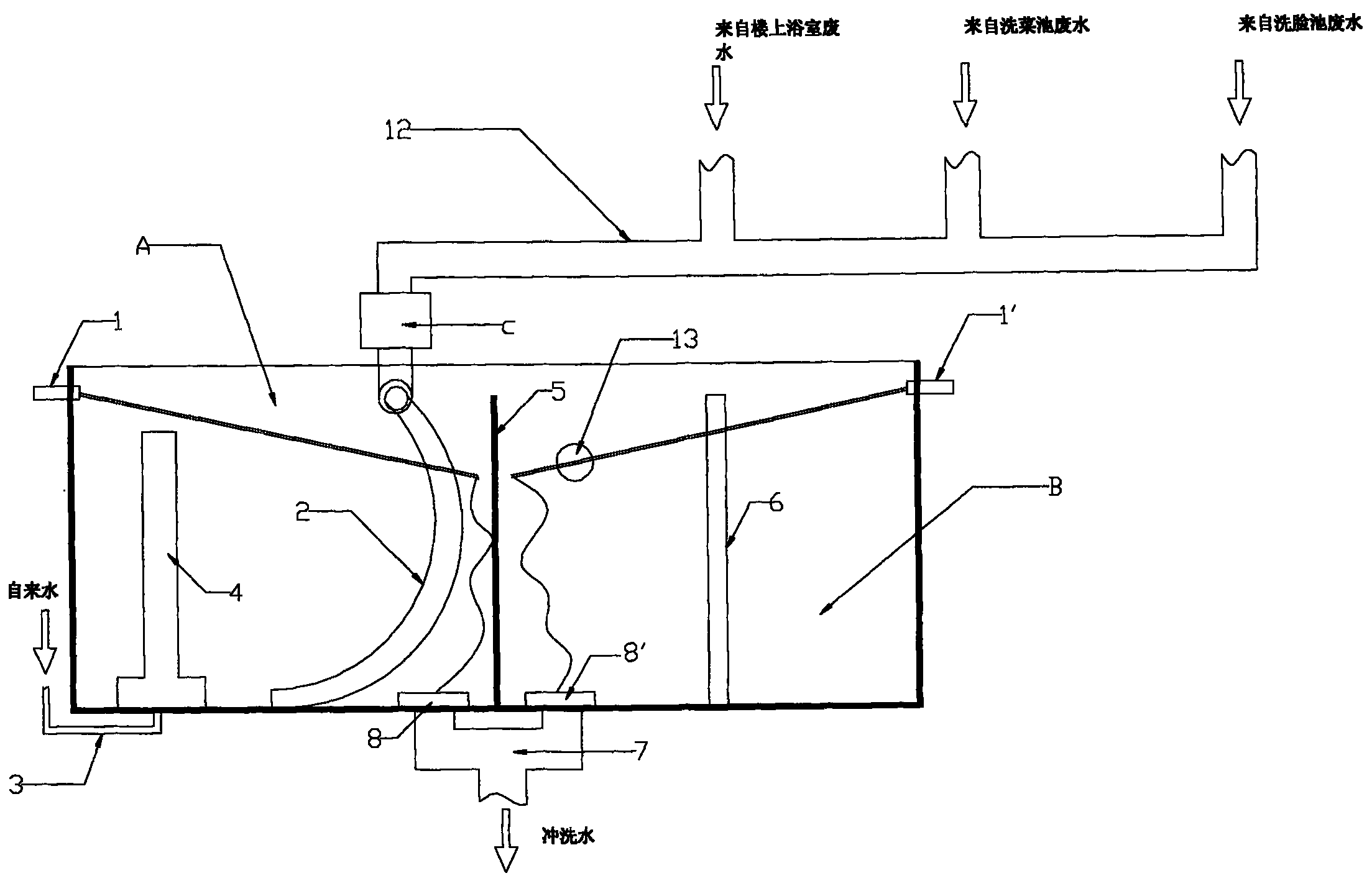

参见图1、图2、图3，本实用新型由主水箱A、副水箱B、过滤器C组成。主水箱A由放水杆一(1)、弧形弯管2、自来水进水管3、自动开闭阀4、三通管7、放水橡胶皮碗8、隔板5、废水进水管12组成;副水箱B由放水杆二(1’)、溢水管6、放水橡胶皮碗8’组成;过滤器C由上盖9、底盒10、过滤网11组成。注：主水箱A、副水箱B、隔板5由陶瓷一次浇铸成;放水杆一(1)、放水杆二(1’)、自动开闭阀4、放水橡胶皮碗8、溢水管6均与目前普通座式大便器的相应配件相同，只是放水杆二(1’)带由浮球13，废水进水管(12)一端与主水箱(A)相连，另一端与洗脸盆排水口、洗菜盆排水口、楼上 浴室排水口相连，其作用是收集废水;自来水进水管(3)与主水箱(A)底部相连，其作用是必要时给主水箱(A)供水;过滤器(C)安装在废水进水管(12)的主管上，其作用是过滤废水;溢水管(6)安装在副水箱(B)上，其作用是当主水箱(A)、副水箱(B)里的水全满时可以溢流多余的水。
工作原理：来自楼上浴室废水、厨房洗菜池废水、卫生间洗脸盆废水通过废水进水管12、过滤器C、弧形弯管2流入主水箱A，水满后，再通过隔板5(其上端是弧形)溢流到副水箱B，当副水箱B满水后可通过溢水管6流入大便器。当主水箱A、副水箱B全满时，按下副水箱B的放水杆二(1’)，冲洗大小便;当主水箱A满，副水箱B未满或空时，按下放水杆一(1)，冲洗大小便;当主水箱A未满或空时，此时副水箱B肯定无水，自动开闭阀4的浮球落下，自动开闭阀4打开，由自来水进水管3给主水箱A补充自来水，同时有可能废水进水管12给主水箱A补水，但无论哪路水源补水，只要主水箱A水满，自动开闭阀4的浮球抬起，停止给主水箱A补水。这样就保证了主水箱A始终有水，保证随时能冲洗大小便。注意：参见图4，判断副水箱B是否满水，可以看放水杆二(1’)的手柄方向是否水平，如果副水箱B水满，浮球13抬起，则手柄方向水平;如果水未满，浮球13未抬起，手柄方向向上翘起。特说明：弧形弯管2是弧形的，其作用是降低水流响声。
由图3可以看出，底盒10内装有多片过滤网11，至上而下，过滤网11的孔由大到小，起着过滤水中杂质的作用，也可以在底盒10中加入除异味的化学药剂等。过滤器C的底盒10可以与上盖9拧开， 因此底盒10可以定期取出清洗过滤网11。特说明：过滤网11的孔可以是方孔也可以是圆孔。
