申请日2010.03.25
公开(公告)日2010.09.01
IPC分类号E03D1/00; E03C1/12
摘要
本发明涉及一种生活污水再次利用装置。家庭污水回收利用装置，水箱内设有滤水箱，在滤水箱内设有过滤板，滤水箱内过滤板上方的空间与进水管相连通，过滤板的最低处设有孔并放置有球阀，滤水箱顶部设有滤网，滤水箱内过滤板下方的空间通过水管与下水管线相连通。本发明成本低，使用效果好，使用方便，便于清污，不会产生污垢堵塞。
权利要求书
1.家庭污水回收利用装置，其特征在于：水箱内设有滤水箱，在滤水箱内设有过滤板，滤水箱内过滤板上方的空间与进水管相连通，过滤板的最低处设有孔并放置有球阀，滤水箱顶部设有滤网，滤水箱内过滤板下方的空间通过水管与下水管线相连通。
2.根据权利要求1所述家庭污水回收利用装置，其特征在于：水箱内设有溢流管，溢流管与下水管线相连通。
3.根据权利要求1所述家庭污水回收利用装置，其特征在于：滤网为多层滤网。
4.根据权利要求1所述家庭污水回收利用装置，其特征在于：水箱底部与水泵相连。
5.根据权利要求1所述家庭污水回收利用装置，其特征在于：球阀上设有拉线并通过管线延伸至水箱外。
6.根据权利要求1所述家庭污水回收利用装置，其特征在于：过滤板在滤水箱内呈倾斜放置，过滤板与滤水箱相交的最高点只有一个，过滤板与滤水箱相交的最低点只有一个。
说明书
家庭污水回收利用装置
技术领域：
本发明涉及一种生活污水再次利用装置。
背景技术：
目前，我国有200多个城市缺水，水的供需矛盾日益突出;如何解决目前的缺水状态，只有从节约用水及处理好污水的方面着手工作。比如厕所用水箱实现定时定量供水，防止水的浪费。以及其它在用水装置上所使用的污水处理装置等。这些都是一种有效地节水方法。就家庭生活污水而言，其重复利用无疑是节约用水的一条重要而现实的途径。但现有家庭所用的污水二次利用装置，比较复杂，成本较高，一般家庭并不合适。也有的污水二次利用装置，开始时使用效果还可以，一段时间后，使用效果变差，不能进行方便的清污处理，也不适合家庭使用。
发明内容：
本发明的目的在于提供一种成本低，使用效果好，使用方便，便于清污的家庭污水二次利用装置。
本发明提供的技术方案是：

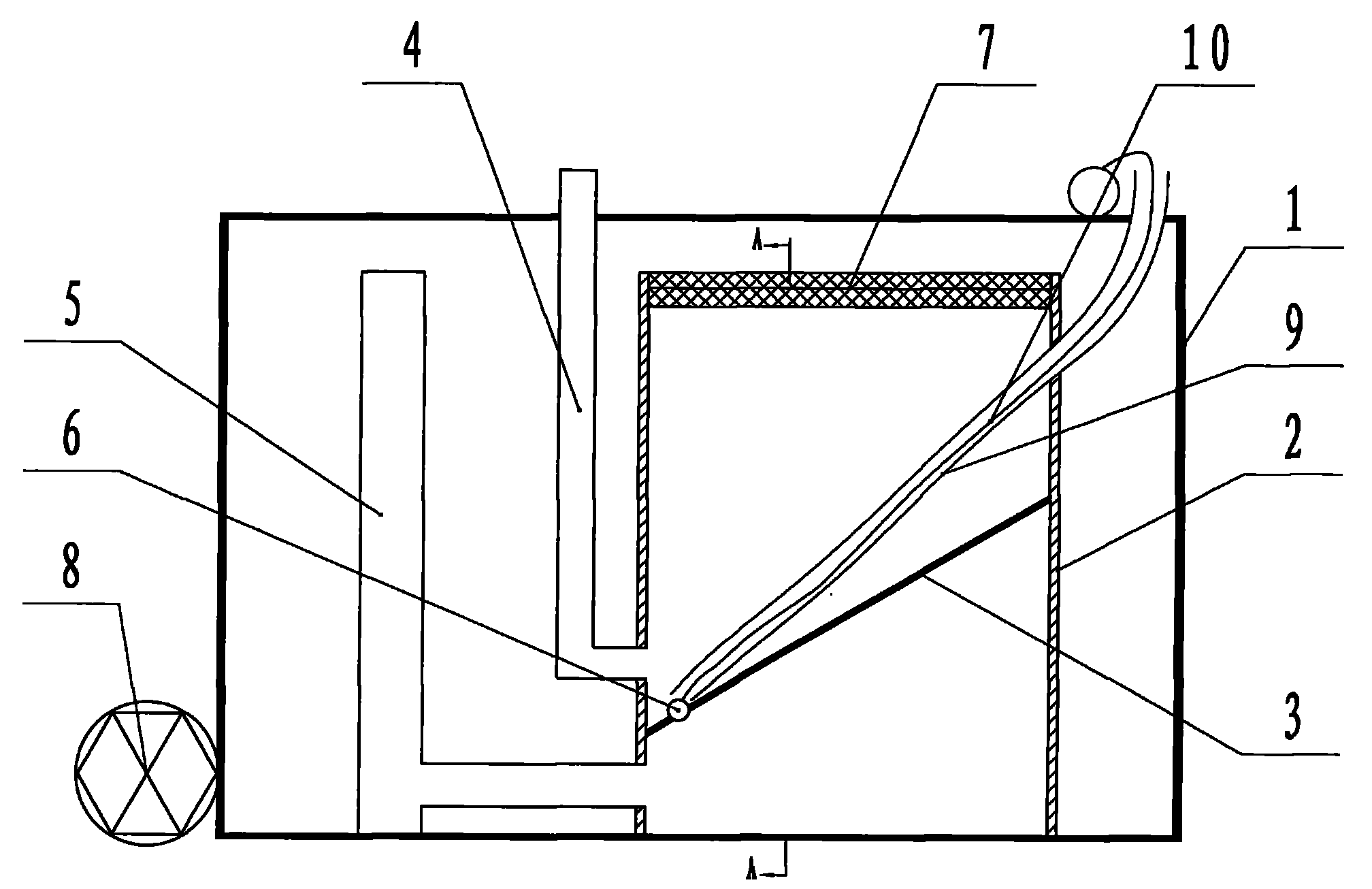

家庭污水回收利用装置，水箱内设有滤水箱，在滤水箱内设有过滤板，滤水箱内过滤板上方的空间与进水管相连通，过滤板的最低处设有孔并放置有球阀，滤水箱顶部设有滤网，滤水箱内过滤板下方的空间通过水管与下水管线相连通。
本发明的目的及解决其技术问题还可以采用以下技术措施进一步实现。
优选的，水箱内设有溢流管，溢流管与下水管线相连通。
优选的，滤网为多层滤网。
优选的，水箱底部与水泵相连。
优选的，球阀上设有拉线并通过管线延伸至水箱外。
优选的，过滤板在滤水箱内呈倾斜放置，过滤板与滤水箱相交的最高点只有一个，过滤板与滤水箱相交的最低点只有一个。
人们洗脸、洗手、洗衣服及洗菜等生活污水通过进水管流入水箱内，经过滤后通过水泵向马桶储水箱供水。
本发明具有以下优点：
1、结构简单、使用方便、便于清洗，不会产生污垢堵塞。
2、水泵运行费用低，并且噪音小。
3、节水效果明显。
4、成本低，占用家庭很小空间。
5、本发明与现有洁具、卫具组合使用，自来水和家庭污水皆可使用。
