申请日2010.03.25
公开(公告)日2010.09.29
IPC分类号C02F1/44; C02F9/14
摘要
本发明涉及污水处理装置和污水再利用系统。本发明目的是控制由卫星处理厂的污水处理装置储存的再利用水的水储存量。本发明的污水处理装置包括：膜分离活性污泥处理部分，其对流过污水管干线时由水引入部分被引入的一部分污水进行生物处理来产生第一处理的污水;膜高级处理部分，其对所述第一处理的污水进行膜高级处理来产生第二处理的污水;用于储存所述第一处理的污水的膜处理槽;用于储存所述第二处理的污水的膜高级处理槽;水位传感器，其分别测量所述膜处理槽和所述膜高级处理槽的水位;和动力控制部分，其在所述水位传感器测量的水位数据的基础上控制所述水引入部分的水引入量。
权利要求书
1.一种污水处理装置，包括：
膜分离活性污泥处理部分，其对在流过污水管干线时通过水引入部分引入的一部分污水进行生物处理来产生第一处理的污水;
膜高级处理部分，其对所述第一处理的污水进行膜高级处理来产生第二处理的污水;
用于储存所述第一处理的污水的膜处理槽;
用于储存所述第二处理的污水的膜高级处理槽;
水位传感器，其分别测量所述膜处理槽和所述膜高级处理槽的水位;和
动力控制部分，其在所述水位传感器测量的水位数据的基础上控制所述水引入部分的水引入量。
2.根据权利要求1所述的污水处理装置，其中所述动力控制部分在温度的基础上控制所述水引入量。
3.根据权利要求1所述的污水处理装置，进一步包括：
在所述动力控制部分中含有的动力源，其驱动所述膜分离活性污泥处理部分和所述膜高级处理部分，
其中从所述动力源释放的废热被所述膜分离活性污泥处理部分、所述膜处理槽和所述膜高级处理槽中安装的多个加热部分利用。
4.一种污水处理装置，包括：
膜分离活性污泥处理部分，其对在流过污水管干线时通过水引入部分引入的一部分污水进行生物处理来产生第一处理的污水;
膜高级处理部分，其对所述第一处理的污水进行膜高级处理来产生第二处理的污水;
用于储存所述第一处理的污水的膜处理槽;
用于储存所述第二处理的污水的膜高级处理槽;
水位传感器，其分别测量所述膜处理槽和所述膜高级处理槽的水位;
动力控制部分，其在温度和所述水位传感器测量的水位数据的基础上控制所述水引入部分的水引入量;和
在所述动力控制部分中含有的动力源，其驱动所述膜分离活性污泥处理部分和所述膜高级处理部分，
其中从所述动力源释放的废热由所述膜分离活性污泥处理部分、所述膜处理槽和所述膜高级处理槽中安装的多个加热部分利用。
5.根据权利要求1-4中任一项所述的污水处理装置，
其中所述膜高级处理部分产生的浓缩污水被导流回到所述水引入部分中形成的水引入口下游的所述污水管干线中。
6.一种污水再利用系统，包括：
(a)多个污水处理装置，各包括：
膜分离活性污泥处理部分，其对在流过污水管干线时通过水引入部分引入的一部分污水进行生物处理来产生第一处理的污水;
膜高级处理部分，其对所述第一处理的污水进行膜高级处理来产生第二处理的污水;
用于储存所述第一处理的污水的膜处理槽;
用于储存所述第二处理的污水的膜高级处理槽;
水位传感器，其分别测量所述膜处理槽和所述膜高级处理槽的水位;和
动力控制部分，其在所述水位传感器测量的水位数据的基础上控制所述水引入部分的水引入量，
(b)其中所述多个污水处理装置分布在存在污水管干线的区域中，和
(c)进一步包括：
通信部分，其传送各个所述污水处理装置的驱动信息;和
中央控制部分，其在再利用水的需求以及所述通信部分传送的所述驱动信息的基础上，控制位于各个所述污水处理装置中的各膜处理槽和/或各膜高级处理槽的水储存量。
7.根据权利要求6所述的污水再利用系统，进一步包括：
供应部分，其将位于各个所述污水处理装置中的所有所述膜处理槽相互连接，以及将位于各个所述污水处理装置中的所有所述膜高级处理槽相互连接，
其中基于对再利用水的需求，所述中央控制部分通过所述供应部分向位于再利用水短缺的区域中的所述膜处理槽和/或所述膜高级处理槽供应再利用水。
说明书
污水处理装置和污水再利用系统
技术领域
本发明涉及卫星处理厂中使用的污水处理装置。所述污水处理装置从污水管干线引入一部分的污水，进行污水处理，并将再利用水提供给邻近地区。本发明还涉及污水再利用系统，其包括多个位于各个卫星处理厂中的污水处理装置。
背景技术
通常，通过污水管干线的污水流由末端污水处理厂处理，以产生再利用水。产生的再利用水被提供给上游方的区域。然而，对于远离末端污水处理厂但是需要水的区域，再利用水的供应成为难题。
然后，近年来，可以有效地处理和再利用污水的卫星处理厂被投入使用。附图4是显示多个卫星处理厂的结构的图形。如在附图4中显示的，存在着污水管干线3。末端污水处理厂2被设置在污水管干线3的末端，而多个卫星处理厂1沿着污水管干线3分布。每个卫星处理厂1引入流过污水管干线3的一部分污水;净化所述污水来产生再利用水;然后向处于卫星处理厂1的邻近地区中并需要再利用水的区域提供所产生的再利用水。
然而，由于这种常规的卫星处理厂常常位于难以确保充足的安置空间的市区，尽可能地使安置空间小型化成为了难题。
如在日本专利公布No.2008-705中所公开的，本申请人曾经提出了一种在这样的卫星处理厂中使用的污水处理装置。日本专利公布No.2008-705描述了通过组合高速过滤部分和膜分离活性污泥处理部分来进行污水处理的污水处理装置。
根据在日本专利公布No.2008-705中公开的污水处理装置，有可能使整个处理装置的安置空间小型化，以及产生高纯度的再利用水。
然而，有必要根据邻近地区的需求来产生再利用水。此外，还有必要准备用于根据不同的纯度暂时储存所产生的再利用水的水槽。为此，根据再利用水的需求产生再利用水并控制再利用水的水储存量是一项重要的课题，但是这一课题没有在上述的日本专利公布No.2008-705中考虑。
因此，为了完成上述的课题，本发明的目的是控制卫星处理厂的污水处理装置产生的再利用水的水储存量。此外，本发明的目的还在于通过统一的管理来控制和调整多个污水处理装置中的水储存量。
发明内容

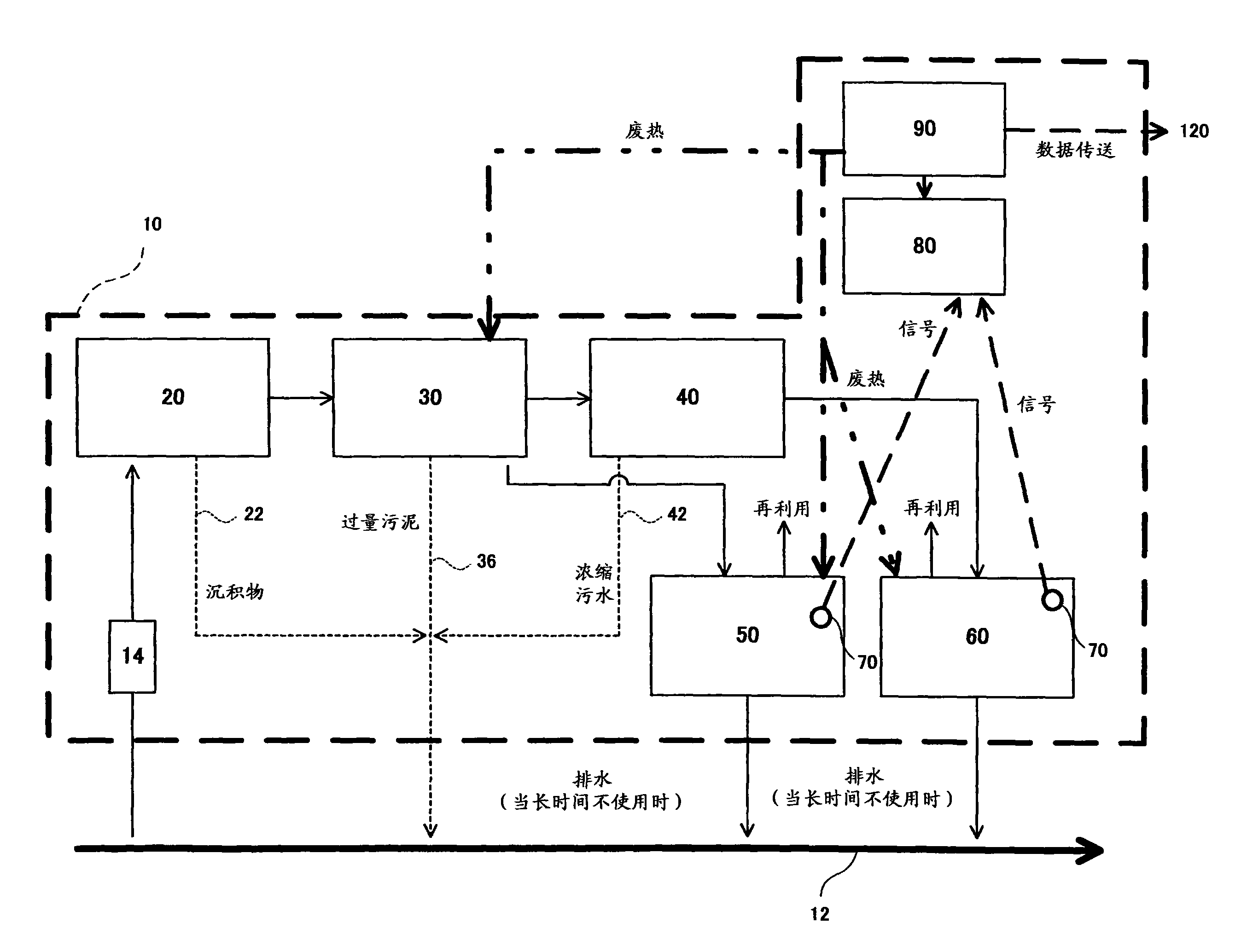

本发明的一个方面是提供一种污水处理装置，其包括：
膜分离活性污泥(membrane separate active-sludge)处理部分，其对流过污水管干线时通过水引入部分引入的一部分污水进行生物处理来产生第一处理的污水;
膜高级处理部分，其对所述第一处理的污水进行膜高级处理来产生第二处理的污水;
用于储存所述第一处理的污水的膜处理槽;
用于储存所述第二处理的污水的膜高级处理槽;
水位传感器，其分别测量所述膜处理槽和所述膜高级处理槽的水位;和
动力控制部分，其在所述水位传感器测量的水位数据的基础上控制所述水引入部分的水引入量。
此外，动力控制部分在温度的基础上控制水引入量。
上述类型的污水处理装置进一步包括在动力控制部分中包含的动力源，其驱动膜分离活性污泥处理部分和膜高级处理部分。从所述动力源释放的废热被膜分离活性污泥处理部分、膜处理槽和膜高级处理槽中安装的多个加热部分利用。
此外，所述膜高级处理部分产生的浓缩污水被导流回到所述水引入部分中形成的水引入口下游的污水管干线中。
本发明的另一个方面提供了污水再利用系统，其包括：
多个上述类型的污水处理装置，其分布在有污水管干线的区域中;
通信部分，其传送各个污水处理装置的驱动信息;和
中央控制部分，其在再利用水的需求以及通信部分传送的驱动信息的基础上，控制位于各个污水处理装置中的各膜处理槽和/或各膜高级处理槽的水储存量。
上述类型的污水再利用系统进一步包括供应部分，其将位于各个污水处理装置中的所有膜处理槽相互连接，以及将位于各个污水处理装置中的所有膜高级处理槽相互连接。基于对再利用水的需求，中央控制部分通过供应部分向位于再利用水短缺的区域中的膜处理槽和/或膜高级处理槽供应再利用水。
使用本发明的这种污水处理装置，有可能根据不同的纯度储存由膜分离活性污泥处理部分或膜高级处理部分产生的再利用水。也可能基于对再利用水的需求、温度和水位数据来控制膜处理槽和/或膜高级处理槽的水储存量。
此外，由于从动力源释放的废热被收集并被安装在膜分离活性污泥处理部分、膜处理槽和膜高级处理槽中的多个加热部分利用，有可能将污水加热到生物处理的适宜温度以提高生物处理的效率，以及根据不同的用途加热再利用水。
此外，由于在膜高级处理期间膜高级处理部分中产生的浓缩污水被导流回污水管干线，因此不需要安装额外的处理设备。结果，整个装置的安置空间可以被小型化。
使用本发明的这种污水再利用系统，有可能通过统一的管理来控制和调整多个污水处理装置的水储存量。
还可能的是，根据对再利用水的需求，通过将再利用水从其它水槽转移到位于再利用水短缺区域中的水槽来补足所有的水槽。
