申请日2010.04.07
公开(公告)日2010.12.22
IPC分类号C02F9/06
摘要
本实用新型涉及一种净水装置，具体为一种景观污水净化器。解决现有装置结构复杂，使用效果不佳的问题。结构由圆柱形的过水壳体，过水壳体一端连接的滤袋，过水壳体内部安装的两块电铝极板，以及连接铝电极板和电源的交流变直流控制器构成，所述的过水壳体的进水口或出水口的直径为铝电极板围成的圆的内径的0.8-1.2倍。本实用新型能使净化后水的观赏度达到国家地表水一类标准，也避免了传统水处理产品不全面标准解决水质指标的缺点。
权利要求书

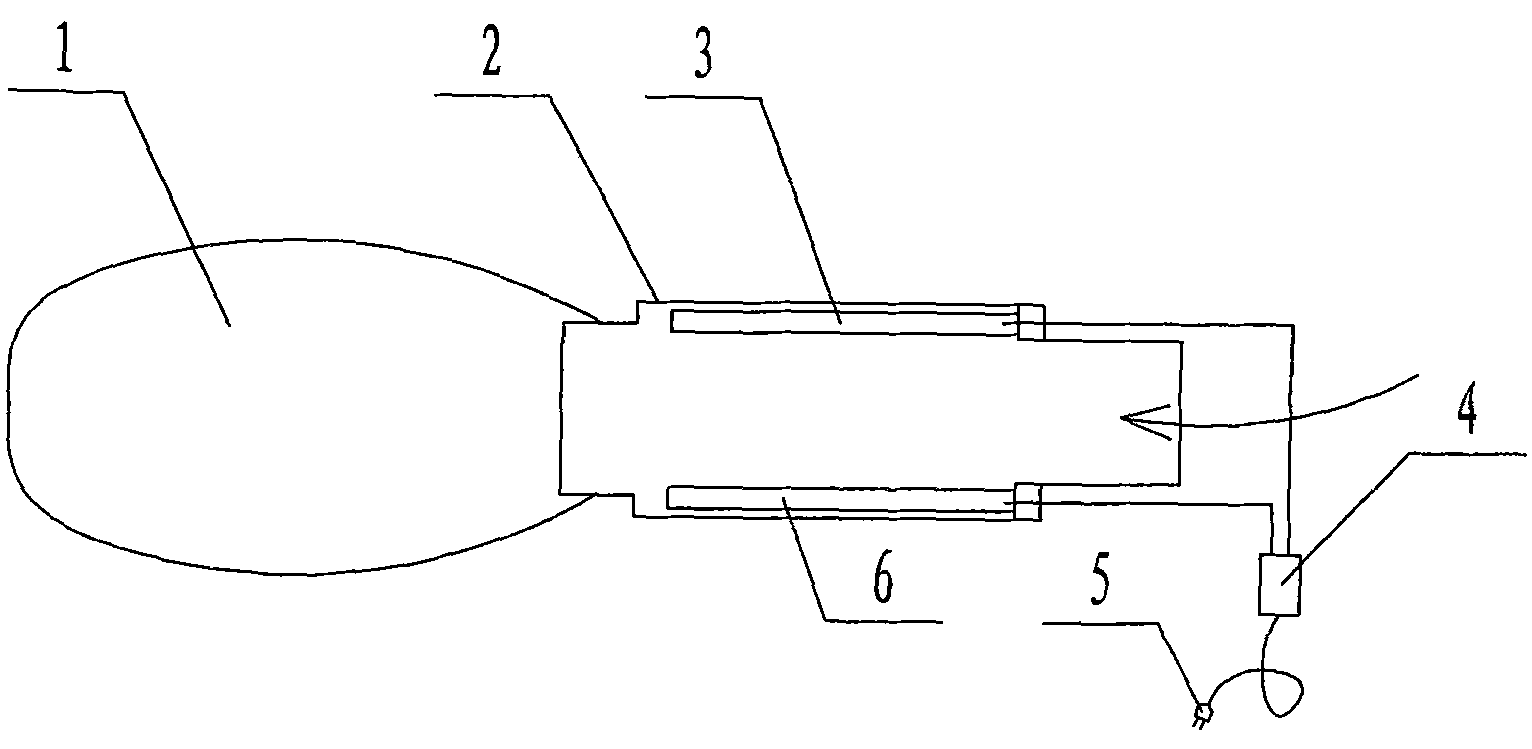

1.一种景观污水净化器，其特征在于：结构由圆柱形的过水壳体(2)，过水壳体(2)一端连接的滤袋(1)，过水壳体(2)内部安装的两块电铝极板(3、6)，以及连接铝电极板和电源的交流变直流控制器(4)构成，所述的过水壳体(2)的进水口或出水口的直径为铝电极板围成的圆的内径的0.8-1.2倍。
2.根据权利要求1所述的景观污水净化器，其特征在于：过水壳体(2)至少有两截连接组合。
说明书
景观污水净化器
技术领域
本实用新型涉及一种净水装置，具体为一种景观污水净化器。
背景技术
在全球水环境意识日益缺乏的形式下，水资源的污染治理也同样是人类面临的必然课题。景观水除硬度外其它水质指标属于地表水标准范围(共24项水质指标)。可以养殖水生动物及水生植物用来调解湿度美化环境。在没有大自然水系连接循环的条件下人工建立起来的景观水是不可能生态平衡的。水只要有一项水质指标超标就存在着对水生动物.水生植物及环境的危害性。实践证明治理单项水质指标的方式是治标不治本的暂时缓解方法，并不解决水质根本问题。污水处理技术和污水净化技术是有着根本性的区别，简单来说水处理技术是针对水的部分指标进行物理及化学方式的处理，目的是降低部分水质指标超标程度。水净化技术是将水的标准重新全面治理到标准范围内。因为水的用途是有标准要求，从环保角度来讲水质指标的全面性是非常严格的。专利号为2006200122230公开了一种养殖水净化器，该专利结构包括一个包括带有进水口和出水口的壳体，壳体内穿有带有刷毛的转动轴，壳体内侧壁上设有正电极板、负电极板，转动轴与减速电机连接。壳体的出水口连接有滤网。该技术方案中，两个电极板通电，水流经壳体并穿过两极板之间，可以对水进行电解处理，使水质得到净化。理论上，该装置在对水进行电解的过程中产生了微量的钙镁单质，并吸附在铝电极板的表面，同时转动轴带动刷毛扫过电极板表面，随时将电离出的钙、镁单质扫落。但是在实际使用中发现，这种产品结构复杂，刷毛很容易磨损，而且在磨损后，除垢效果不明显，运行稳定性差，易损害，维修困难，实用使用效果不佳。具体说有以下几点：1.电极板水垢及电解质清理维护问题。2.产品结构压力问题。3.电极板寿命问题。4.可根据污水量调节电极工作面积问题。
发明内容
本实用新型为了解决现有装置结构复杂，使用效果不佳的问题而提供了一种景观污水净化器。
本实用新型是由以下技术方案实现的，一种景观污水净化器，结构由圆柱形的过水壳体，过水壳体一端连接的滤袋，过水壳体内部安装的两块电铝极板，以及连接铝电极板和电源的交流变直流控制器构成，所述的过水壳体的进水口或出水口的直径为铝电极板围成的圆的内径的0.8-1.2倍。
这样一来，本实用新型的电极板之间的毛刷被取消，水在流经电极板之间后，水还能被电解，电极板电解水过程中形成碳酸钙层后的清理问题，由于过水壳体的进水口和出水口的直径较大，而且与过水壳体相差不大，可以通过毛刷对其内部直接刷洗除垢。简化了除垢程序和设备，降低了成本，而且减小了损坏的概率。由于过水壳体为一个独立的除垢单元，所以还可以根据污水量的大小调整过水壳体的数量，从而达到调整铝电极板的面积的目的。使用了交流直流转化器，将生活用电转化为低压直流电，同时还能变换正负极，可以使铝电极板的损耗变得均匀，提高使用寿命。
本实用新型能使净化后能使水的观赏度达到国家地表水一类标准，也避免了传统水处理产品不全面标准解决水质指标的缺点。无需其它耗材和辅助产品管理水质，能使水质长久保持水清无味，保障了水生动物、植物、人体的健康指标，避免了在养殖过程中的水质污染及污水长期排放现象。主要水质指标长久保持以下标准值。pH(6-7.5)，硬度(200mg/L)以下，细菌量800个/L左右，溶解氧(6.4mg/L)以上，氨氮.硝氮(NH3-N)0.2mg/L以下，清洁度一类水标准，五日生化需氧量(BOD)2mg/L以下，化学需氧量(COD)小于5mg/L以下，总类大肠菌群0个/L。
解决了专利公开号200620012223.0养殖水净化器存在的结构及运行技术问题。具体如下：1.在电解水技术工作原理基础上，当水在潜水泵的作用下经过带有电压的电极板时水产生了电解反应，再通过过滤装置完成水质净化。电极板在电解水的过程中能使水分子中的碳酸钙吸附在电极上，长期不清理会导致碳酸钙加厚及固化在电极板的表面上，如果长期不清理就使电极板钝化，导致电极板在电解污水时效率低下。因此将水出入口增大，方便清理电极板上的杂物及维护电极板的正常工作。2.技术结构是采用绝缘材料圆形壳体，大大增加了净水机的抗内压力。壳体两端设有进水口和出水口。壳体内两侧装置电极板各一块，电极板为纯铝材料。3.电压变压后将交流转变为直流电压，电极为正负切换工作状态。电极板工作电压为6V-36V直流电压。保持了电极板工作面积及延长使用寿命。4.可根据污水量的多少增加净水机电极板工作面积，依据功率大小将净水机串联装配使用。
