申请日2010.03.18
公开(公告)日2010.11.17
IPC分类号C02F11/12
摘要
本实用新型公开了一种长齿条式污泥摊铺车，包括行走架，行走架由两个行走支架和两根导向杆连接构成;每个行走支架上安装两个行走轮，每个行走支架上安装行走电机，行走电机上安装行走齿轮，行走轮与导轨配合，导轨侧壁上设置长齿条，长齿条与行走齿轮啮合;两个行走支架之间安装第一丝杠和摊铺车丝杠，一个行走支架上安装两台丝杠电机，两台丝杠电机分别与所述两根丝杠连接;两根导向杆上安装摊铺器行走座，摊铺器行走座通过第二螺套与摊铺车丝杠螺纹连接，摊铺器行走座上安装料槽，料槽内安装螺旋轴，料槽的上安装变速箱壳体，变速箱壳体内安装大齿轮和小齿轮，大齿轮与小齿轮啮合，变速箱壳体上安装驱动电机，大齿轮与驱动电机连接。
权利要求书

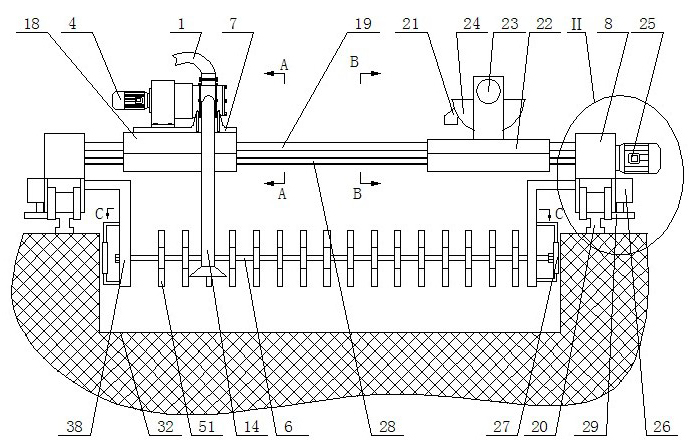

1.长齿条式污泥摊铺车，其特征在于：包括行走架，行走架由两个行走支架(8)和两根导向杆(19)连接构成，两个行走支架(8)之间平行安装两根导向杆(19);每个行走支架(8)上安装两个行走轮(30)，每个行走支架(8)上竖直安装行走电机(26)，行走电机(26)位于两个行走轮(30)之间，行走电机(26)的输出轴上安装行走齿轮(29)，行走轮(30)与导轨(20)配合，导轨(20)侧壁上设置长齿条(31)，长齿条(31)与行走齿轮(29)啮合;两个行走支架(8)之间平行安装第一丝杠(17)和摊铺车丝杠(28)，一个行走支架(8)上安装第一丝杠电机(25)和第二丝杠电机(33)，第一丝杠电机(25)与摊铺车丝杠(28)的一端连接，第二丝杠电机(33)与第一丝杠(17)的一端连接;两根导向杆(19)上安装摊铺器行走座(22)，摊铺器行走座(22)上安装第二螺套(40)，第二螺套(40)与摊铺车丝杠(28)螺纹连接，摊铺器行走座(22)上安装料槽(24)，料槽(24)的上部开设进料槽，料槽(24)内安装螺旋轴(35)，料槽(24)的一端安装变速箱壳体(36)，变速箱壳体(36)内安装大齿轮(37)和小齿轮(34)，大齿轮(37)与小齿轮(34)啮合，变速箱壳体(36)上安装驱动电机(23)，大齿轮(37)与驱动电机(23)的输出轴连接，料槽(24)的侧壁上安装摊铺车出料管(21)，摊铺车出料管(21)与料槽(24)相通;两根导向杆(19)上安装泵行走座(18)，泵行走座(18)上安装第一螺套(39)，第一螺套(39)与第一丝杠(17)螺纹连接，泵行走座(18)上安装罗茨泵。
2.根据权利要求1所述的长齿条式污泥摊铺车，其特征在于：所述的罗茨泵包括罗茨泵壳体(7)，罗茨泵壳体(7)与泵行走座(18)连接，罗茨泵壳体(7)的顶部竖直安装出料管连接套(11)，罗茨泵壳体(7)的侧壁上水平安装进料管连接套(9);罗茨泵壳体(7)内并排安装第一转子壳体(41)和第二转子壳体(46)，第一转子壳体(41)内安装第一主动转子(16)和第一从动转子(44)，第二转子壳体(46)内安装第二主动转子(43)和第二从动转子(45);第一转子壳体(41)和第二转子壳体(46)的上部安装上三通管(50)，上三通管(50)与出料管连接套(11)连接;第一转子壳体(41)和第二转子壳体(46)的下部安装下三通管(49)，下三通管(49)与进料管连接套(9)连接;罗茨泵壳体(7)上安装罗茨泵电机(4)，罗茨泵壳体(7)内安装第二转轴(42)和第一转轴(2)，第二转轴(42)上安装第二齿轮(47)，第一转轴(2)上安装第一齿轮(48)，第二转轴(42)与第二主动转子(43)连接，第一转轴(2)与第一主动转子(16)连接，第二齿轮(47)与第一齿轮(48)之间安装主动齿轮(3)，主动齿轮(3)与罗茨泵电机(4)的输出轴连接。
3.根据权利要求2所述的长齿条式污泥摊铺车，其特征在于：进料管连接套(9)上安装第二真空阀(15)，第二真空阀(15)上安装进料管(14)，出料管连接套(11)上安装第一真空阀(12)，第一真空阀(12)上安装出料管(1)。
4.根据权利要求1所述的长齿条式污泥摊铺车，其特征在于：两个行走支架(8)上各安装一个刮板固定架(38)，两个刮板固定架(38)之间安装刮板联接轴(6)，刮板联接轴(6)与行走支架(8)滑动配合，刮板联接轴(6)上安装数个刮板(51)，每个刮板固定架(38)上安装一个电磁铁(27)，电磁铁(27)位于行走支架(8)与刮板固定架(38)之间，刮板联接轴(6)的两端是设有铁块。
说明书
长齿条式污泥摊铺车
技术领域
本实用新型涉及一种长齿条式污泥摊铺车。
背景技术
目前，现有的污泥摊铺装置存在以下不足：第一，现有的摊铺装置移动范围小，无法将污泥均匀地铺于污泥池内;第二，现有的摊铺装置不具备干污泥的回收功能，功能单一，使用费时费力。
发明内容
本实用新型的目的，是提供了一种长齿条式污泥摊铺车，它可解决现有技术存在的问题，既可确保将污泥均匀铺到污泥池里，又可在污泥干燥后，将干污泥回收，使用简单方便。
本实用新型是通过以下技术方案实现的：长齿条式污泥摊铺车，包括行走架，行走架由两个行走支架和两根导向杆连接构成，两个行走支架之间平行安装两根导向杆;每个行走支架上安装两个行走轮，每个行走支架上竖直安装行走电机，行走电机位于两个行走轮之间，行走电机的输出轴上安装行走齿轮，行走轮与导轨配合，导轨侧壁上设置长齿条，长齿条与行走齿轮啮合;两个行走支架之间平行安装第一丝杠和摊铺车丝杠，一个行走支架上安装第一丝杠电机和第二丝杠电机，第一丝杠电机与摊铺车丝杠的一端连接，第二丝杠电机与第一丝杠的一端连接;两根导向杆上安装摊铺器行走座，摊铺器行走座上安装第二螺套，第二螺套与摊铺车丝杠螺纹连接，摊铺器行走座上安装料槽，料槽的上部开设进料槽，料槽内安装螺旋轴，料槽的一端安装变速箱壳体，变速箱壳体内安装大齿轮和小齿轮，大齿轮与小齿轮啮合，变速箱壳体上安装驱动电机，大齿轮与驱动电机的输出轴连接，料槽的侧壁上安装摊铺车出料管，摊铺车出料管与料槽相通;两根导向杆上安装泵行走座，泵行走座上安装第一螺套，第一螺套与第一丝杠螺纹连接，泵行走座上安装罗茨泵。
为进一步实现本实用新型的目的，还可以采用以下技术方案实现：所述的罗茨泵包括罗茨泵壳体，罗茨泵壳体与泵行走座连接，罗茨泵壳体的顶部竖直安装出料管连接套，罗茨泵壳体的侧壁上水平安装进料管连接套;罗茨泵壳体内并排安装第一转子壳体和第二转子壳体，第一转子壳体内安装第一主动转子和第一从动转子，第二转子壳体内安装第二主动转子和第二从动转子;第一转子壳体和第二转子壳体的上部安装上三通管，上三通管与出料管连接套连接;第一转子壳体和第二转子壳体的下部安装下三通管，下三通管与进料管连接套连接;罗茨泵壳体上安装罗茨泵电机，罗茨泵壳体内安装第二转轴和第一转轴，第二转轴上安装第二齿轮，第一转轴上安装第一齿轮，第二转轴与第二主动转子连接，第一转轴与第一主动转子连接，第二齿轮与第一齿轮之间安装主动齿轮，主动齿轮与罗茨泵电机的输出轴连接。进料管连接套上安装第二真空阀，第二真空阀上安装进料管，出料管连接套上安装第一真空阀，第一真空阀上安装出料管。两个行走支架上各安装一个刮板固定架，两个刮板固定架之间安装刮板联接轴，刮板联接轴与行走支架滑动配合，刮板联接轴上安装数个刮板，每个刮板固定架上安装一个电磁铁，电磁铁位于行走支架与刮板固定架之间，刮板联接轴的两端是设有铁块。
本实用新型的积极效果在于：它的摊铺装置可在沿污泥池纵向移动的同时横向移动，可使污泥铺设到污泥池内的任何角落，使污泥分布均匀;它可安装有干污泥回收装置，可方便快捷地将干污泥抽走，工作效率高，省时省力;它还安装有刮板，可进一步将倒入污泥池内的污泥摊平整，使污泥能更有效地干化。本实用新型还具有结构简洁紧凑、制造成本低廉和使用方便的优点。
