申请日2010.04.07
公开(公告)日2011.10.12
IPC分类号B01J49/00; C02F1/42
摘要
一种化学水处理清洗罐的结构，属于化工设备技术领域，它是将锥形清洗板安装在接近罐体下部的位置，且锥形清洗板的圆锥部朝下，挡水帽支架将锥形挡水帽的圆锥部份朝上安装固定在锥形清洗板的正上方，与现有的清洗罐相比，具有清洗效果较理想、用水量较少的优点。
权利要求书

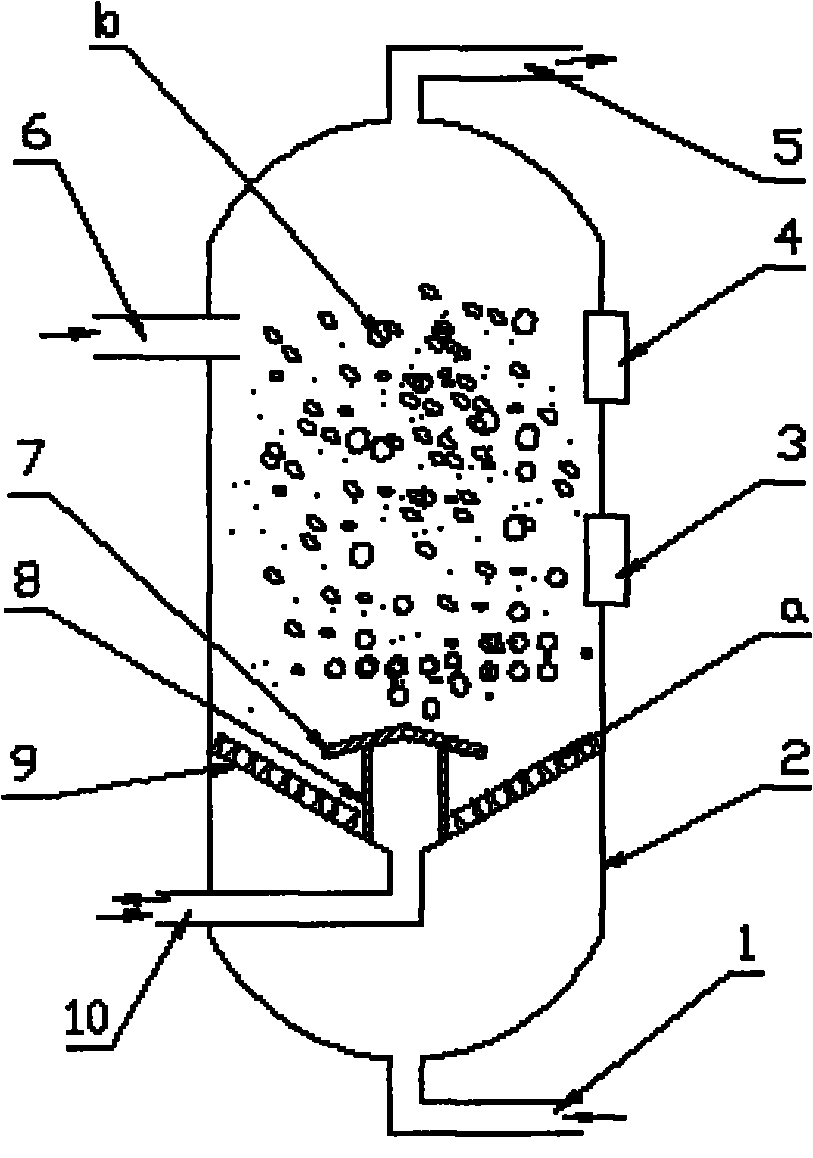

1.一种化学水处理清洗罐的结构，它是由高压进水管(1)、罐体(2)、下观察镜(3)、上观察镜(4)、破碎树脂出口管道(5)、树脂进口管道(6)、锥形挡水帽(7)、挡水帽支架(8)、锥形清洗板(9)、正常树脂回流管道(10)所组成，其特征在于：锥形清洗板(9)上密布地开有较小的通孔(a)，通孔(a)直径小于正常树脂(b)的直径，锥形清洗板(9)安装在接近罐体(2)下部的位置，且锥形清洗板(2)的圆锥部朝下;
2.一种化学水处理清洗罐的结构，其特征在于：挡水帽支架(8)将锥形挡水帽(7)的圆锥部份朝上安装固定在锥形清洗板(9)的正上方。
说明书
一种化学水处理清洗罐的结构
技术领域
本发明涉及一种清洗罐的结构，特别是一种化学水处理清洗罐的结构，属于化工设备技术领域。
背景技术
在化学水处理系统中，由于各种各样的原因，离子交换树脂在使用一段时间后，一部分会发生磨损与破碎，一旦这种情况的出现，将使水处理系统无法正常工作;为此，在现有的化学水处理系统中，一般都设置了在线清洗罐，以便即使地将磨损与破碎的离子交换树脂及使地清洗掉;但是，由于现有清洗罐在结构方面的原因，存在用水量较大、清洗效果不理想的缺陷。
发明内容
本发明的目的在于：提供一种化学水处理清洗罐的结构，克服现有清洗罐所存在的水量较大、清洗效果不理想的缺陷。
本发明实现上述目的所采用的技术方案是：一种化学水处理清洗罐的结构，它是由高压进水管、罐体、下观察镜、上观察镜、破碎树脂出口管道、树脂进口管道、锥形挡水帽、挡水帽支架、锥形清洗板、正常树脂回流管道所组成，其特征在于：锥形清洗板上密布地开有较小的通孔，其通孔直径小于正常树脂的直径，锥形清洗板安装在接近罐体下部的位置，且锥形清洗板的圆锥部朝下，将罐体分割为上下两个部分;挡水帽支架将锥形挡水帽的圆锥部份朝上安装固定在锥形清洗板的正上方，正常树脂回流管经过罐体的下部与锥形清洗板的中间圆孔相通，高压进水管安装在罐体的最低部，与罐体的下底部相通，所述的下观察镜、上观察镜分别安装固定在锥形清洗板上部的罐体侧壁的上下位置上，所述的破碎树脂出口管道安装在罐体的最顶端，所述的树脂进口管道安装在罐体接近上部的位置上。
本发明的工作原理是：有水处理系统来的正常树脂与破碎树脂经过树脂进口管道进入罐体的上部，高压水经过高压进水管、锥形清洗板上通孔将正常树脂与破碎树脂托起、清洗，由下观察镜、上观察镜可以观察脂托起、清洗的情况，破碎树脂经破碎树脂出口管道被冲出罐体，从而被清洗掉，而正常的树脂不断地聚集在锥形挡水帽的下方，在高压水的反冲击下从正常树脂回流管道返回水处理系统。
有益效果：本发明与现有的清洗罐相比，具有清洗效果较理想、用水量较少的优点。
