餐饮废水除油器

发布时间:2018-11-10 12:06:14  中国污水处理工程网

  申请日2010.04.07

  公开(公告)日2010.12.08

  IPC分类号B01D17/028

  摘要

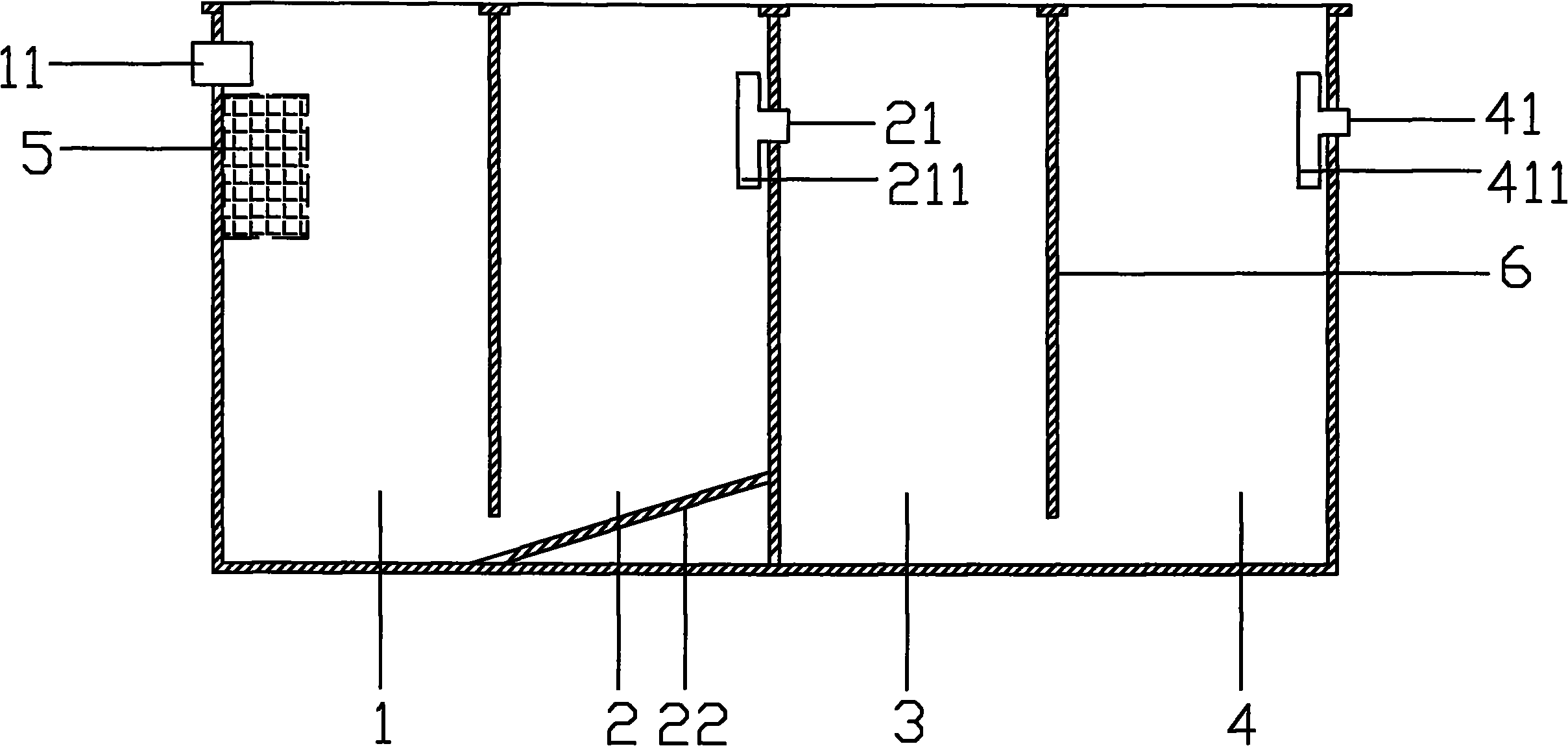

  本实用新型涉及一种餐饮废水除油器,属于油水分离装置。它由三个档板(6)将其分为第一储油区(1)、第二储油区(2)、少油区(3)和无油区(4),在第一储油区(1)侧壁上有进水口(11),在进水口下面装有一个活动滤网筛(5);在第二储油区(2)和少油区(3)之间的档板上有出水口(21),在无油区的侧壁上有出水口(41),在第一储油区(1)和第二储油区(2)、少油区(3)和无油区(4)之间的两个档板底部留有间隙,第二储油区(2)为倾斜的底部(22),倾斜的底部向下倾斜延伸至第一储油区(1)中;进水口(11)高度高于出水口(21)和(41)的高度。

  权利要求书

  1.一种餐饮废水除油器,由三个档板(6)将其分隔为第一储油区(1)、第二储油区(2)、少油区(3)和无油区(4),其特征在于:在第一储油区(1)侧壁上有进水口(11),在进水口下面装有一个活动滤网筛(5);在第二储油区(2)和少油区(3)之间的档板上有出水口(21),在无油区的侧壁上有出水口(41),在第一储油区(1)和第二储油区(2)、少油区(3)和无油区(4)之间的两个档板底部留有间隙,第二储油区(2)为倾斜的底部(22),倾斜的底部向下倾斜延伸至第一储油区(1)中;出水口(21)和(41)处连接一根竖的出水管(211)和(411),分别与出水口(21)和(41)相通,出水管(211)和(411)为上下相通,上口高于出水口在液面之上,下口低于出水口在液面之下;进水口(11)高度高于出水口(21)和(41)的高度。

  说明书

  餐饮废水除油器

  技术领域

  本实用新型涉及一种餐饮废水除油器,属于油水分离装置。

  背景技术

  城市餐馆泔水也称餐饮垃圾或餐饮废弃物,主要来源于餐馆、学校、机关等大型集体餐饮单位,其特征是量大、高营养、易腐烂变质。随着我国经济的快速发展,城市规模的不断扩大和城市人口的急剧增加,城市餐饮泔水估计每年超过1亿3千万吨,人均年产量已达到440kg,而且总是以每年8-10倍的速度增长。云南滇池近年来水质下降,其中一个重要的原因是昆明市仅600多家星级以上的宾馆、饭店每天就有60t的泔水排入城市下水道中,再加上7000多家餐馆和学校、机关等单位食堂等,预计每天产生城市餐饮泔水1200t以上。严重的是,许多不法经营者从宾馆、饭店废水池或城市阴沟里掏出泔水油(又称地沟油),用土法提炼成所谓的“精制食用油”,再售给街头的某些食品厂或者卖给烧烤摊、煎炸摊点等,严重危害人民群众的身心健康。

  发明内容

  本实用新型的目的是下水道餐饮废水除油器针对城市餐饮废水排入下水道后对环境污染大和对人体危害大的特点,但本身又有其很高的利用价值。提供一种从餐馆厨房进入下水道的废水中分离出固形物和泔水油的餐饮废水除油器。

  餐饮废水除油器由三个档板分隔为第一储油区、第二储油区、少油区和无油区,在第一储油区侧壁上有进水口,在进水口下面装有一个活动滤网筛;在第二储油区和少油区之间的档板上有出水口,在无油区的侧壁上有出水口,在第一储油区和第二储油区、少油区和无油区之间的两个档板底部留有间隙,第二储油区为倾斜的底部,倾斜的底部向下倾斜延伸至第一储油区中。两个出水口各连接一根竖的出水管,并与出水口相通,出水管为上下相通,上口高于出水口在液面之上,下口低于出水口在液面之下;进水口高度高于出水口的高度。

  本实用新型结构简单、使用方便,能很好的分离出泔水油和固形物,使其二者得到很好的利用,变废为宝。
