申请日2010.03.23
公开(公告)日2011.01.05
IPC分类号E03C1/122; C02F1/00
摘要
本实用新型公开了一种污水分流器，包括水管、阀门控制器、内置环形卡口、废水过滤槽、排气孔、内置浮球、浮球定位管、二次使用水出水通道、污水排流通道。水管上端可套接在洗漱盆的下水口，其下端套接在污水排流通道，水管内壁上部设置有一个内置环形卡口，阀门控制器中的2个部件通过拉杆连接且安装在了水管内部，在水管的左侧设置有废水过滤槽，其中废水过滤槽外侧套接有二次使用水出水通道和小型喷水管。本实用新型结构简单，使用方便，可将废水过滤成二次使用水，进行再利用，很大程度的节约了水资源。
权利要求书

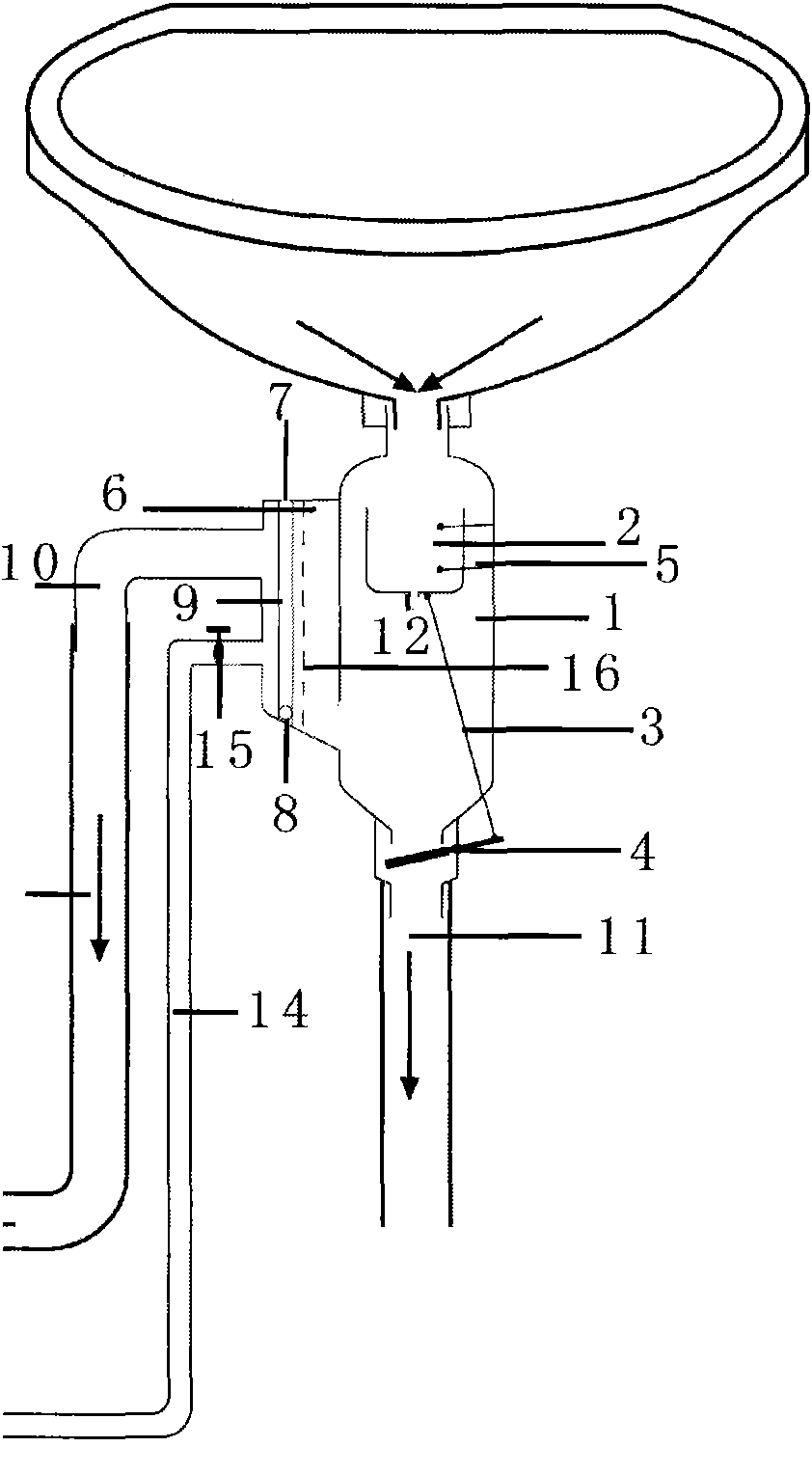

1.一种污水分流器，包括水管(1)、阀门控制器、内置环形卡口(5)、废水过滤槽(6)、排气孔(7)、内置浮球(8)、浮球定位管(9)、二次使用水出水通道(10)、污水排流通道(11)，其特征是水管(1)上端可套接在洗漱盆的下水口，其下端套接在污水排流通道(11)，水管(1)内壁上部设置有一个内置环形卡口(5)，阀门控制器中的2个部件通过拉杆(3)连接且安装在了水管(1)内部，在水管(1)的左侧设置有废水过滤槽(6)，其中废水过滤槽(6)外侧套接有二次使用水出水通道(10)和小型喷水管(14)。
2.根据权利要求1所述的一种污水分流器，其特征是阀门控制器包括分流器内置漏斗(2)、拉杆(3)、排污通道阀门(4)，其中分流器内置漏斗(2)的底部有一出水口(12)，排污通道阀门(4)安装在水管(1)与污水排流通道(11)套接位置之间，拉杆(3)的两头分别连接着分流器内置漏斗(2)和排污通道阀门(4)，其中拉杆(3)的作用力能够使分流器内置漏斗(2)保持在内置环形卡口(5)之上，排污通道阀门(4)能够根据拉杆(3)的拉伸进行开关。
3.根据权利要求1所述的一种污水分流器，其特征是废水过滤槽(6)位于水管(1)的左侧，废水过滤槽(6)内部中间位置安装有一个不锈钢过滤网(16)，在不锈钢过滤网(16)的左侧设置有浮球定位管(9)，浮球定位管(9)的管壁上开有2个对称的条形道口(13)，其中浮球定位管(9)的下端固定在废水过滤槽(6)上，其上端与废水过滤槽(6)连接处开有一个圆形的排气孔(7)，内置浮球(8)放置在浮球定位管(9)内，内置浮球(8)的直径略大于排气孔(7)，且在废水过滤槽(6)左侧壁上套接有二次使用水出水通道(10)和一个小型喷水管(14)，其中在小型喷水管(14)上还安装有一个开关装置(15)。
说明书
一种污水分流器
技术领域：
本实用新型涉及一种污水分流器，适合于家庭废水的分流利用。
背景技术：
目前，随着社会经济的飞速发展和人口的急剧增加，人们对水资源的需求与日俱增，且我国是一个水资源匮乏的国家，水资源的短缺给工、农业及城市居民的生活用水带来了隐患。因此，高效、合理的节约用水已成为人们研究的一个重要课题。为了节约用水，人们将生活用过的水收集后用于冲厕所，但是，这种方法收集的生活用水无法将杂质、污物分流排掉，污物会残留在厕所的便盆内，影响环境。
发明内容：
本实用新型的目的是克服现有技术的缺陷，提供了一种结构简单、使用方便，可以将洗漱用的生活用水里的污物分离出来，将较为干净的生活用水分流出来，进行再利用的污水分流器。
本实用新型的目的是这样实现的：
一种污水分流器，包括水管、阀门控制器、内置环形卡口、废水过滤槽、排气孔、内置浮球、浮球定位管、二次使用水出水通道、污水排流通道，其水管上端可套接在洗漱盆的下水口，其下端套接在污水排流通道，水管内壁上部设置有一个内置环形卡口，阀门控制器中的2个部件通过拉杆连接且安装在了水管内部，在水管的左侧设置有废水过滤槽，其中废水过滤槽外侧套接有二次使用水出水通道和小型喷水管。
所述的一种污水分流器，其阀门控制器包括分流器内置漏斗、拉杆、排污通道阀门，其中分流器内置漏斗的底部有一出水口，排污通道阀门安装在水管与污水排流通道套接位置之间，拉杆的两头分别连接着分流器内置漏斗和排污通道阀门，其中拉杆的作用力能够使分流器内置漏斗保持在内置环形卡口之上，排污通道阀门可根据拉杆的拉伸进行开关。
所述的一种污水分流器，其废水过滤槽位于水管的左侧，废水过滤槽内部中间位置安装有一个不锈钢过滤网，在不锈钢过滤网的左侧设置有浮球定位管，浮球定位管的管壁上开有2个对称的条形道口，其中浮球定位管的下端固定在废水过滤槽上，其上端与废水过滤槽连接处开有一个圆形的排气孔，内置浮球放置在浮球定位管内，内置浮球的直径略大于排气孔，且在废水过滤槽左侧壁上套接有二次使用水出水通道和一个小型喷水管，其中在小型喷水管上还安装有一个开关装置。
本实用新型一种污水分流器具有结构简单、方便使用的特点，且制作简便、造价低廉。
