申请日2010.03.23
公开(公告)日2011.01.05
IPC分类号E03C1/12; E03D1/33; E03D1/32; E03C1/14
摘要
本实用新型公开了一种污水净化使用系统，包括污水分流器、蓄水槽、供水调节装置、导水管、自来水补给管。污水分流器的上端接口可套接在洗漱盆的下水口，其下端套接在污水排流通道上，污水分流器的二次使用水出水通道套接有导水管，导水管的另一端通向蓄水槽底部，供水调节装置安装在了蓄水槽和马桶的水箱中。本实用新型结构简单，使用方便，可将洗漱废水过滤成二次使用水，进行再利用很大程度的节约了水资源。
权利要求书

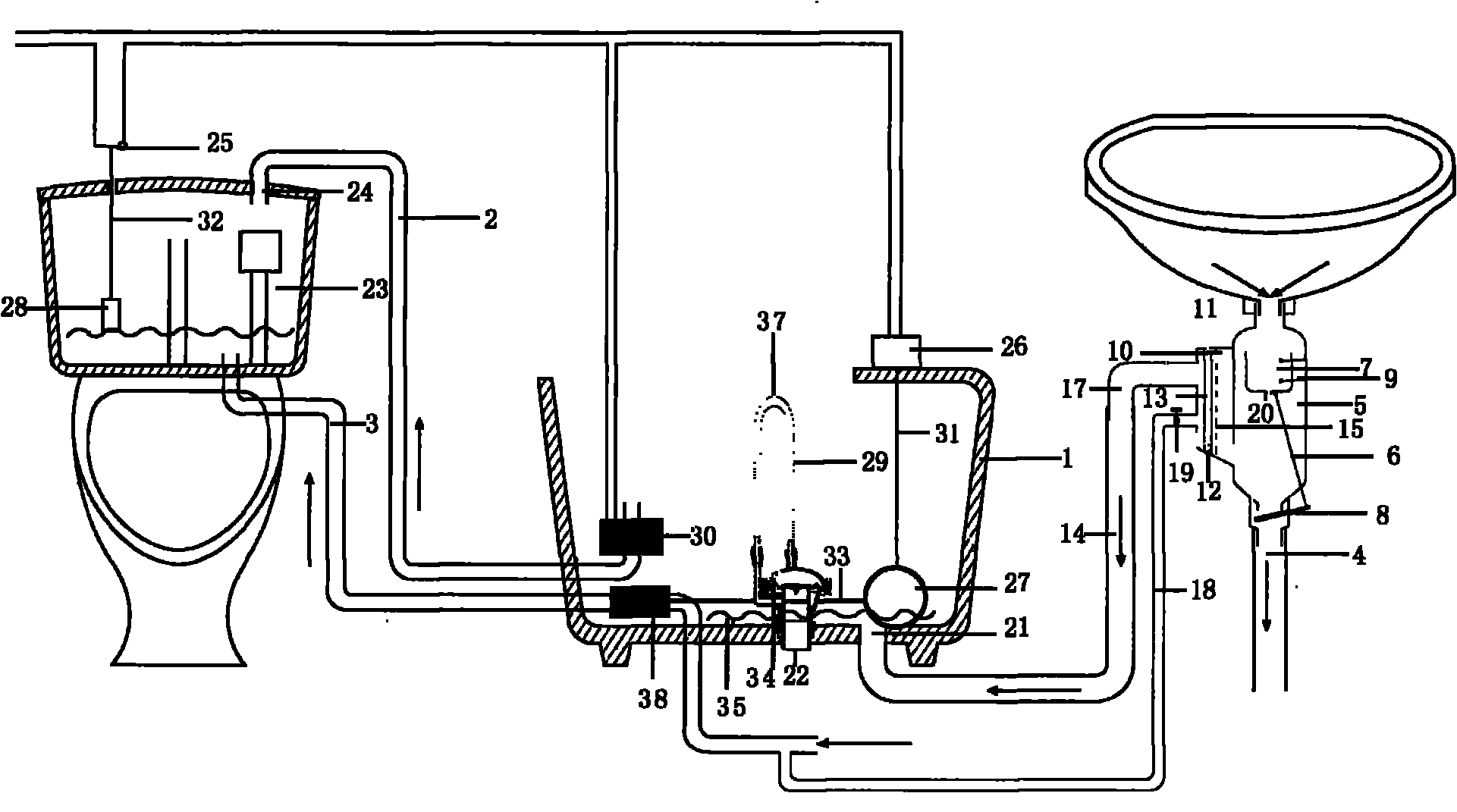

1.一种污水净化使用系统，包括污水分流器、蓄水槽(1)、供水调节装置、导水管(2)、自来水补给管(3)，其特征是污水分流器的上端接口可套接在洗漱盆的下水口，其下端套接在污水排流通道(4)上，污水分流器的二次使用水出水通道(14)套接有导水管(2)，导水管(2)的另一端通向蓄水槽(1)底部，供水调节装置安装在了蓄水槽(1)和马桶的水箱(23)中。
2.根据权利要求1所述的一种污水净化使用系统，其特征是污水分流器包括水管(5)、拉杆(6)、分流器内置漏斗(7)、排污通道阀门(8)、内置环形卡口(9)、废水过滤槽(10)、小型喷水管(18)、排气孔(11)、内置浮球(12)、浮球定位管(13)、二次使用水出水通道(14)、不锈钢过滤网(15)、污水分流器的水管(5)内壁上部设置有一个内置环形卡口(9)，分流器内置漏斗(7)、排污通道阀门(8)通过拉杆(6)连接且安装在了水管(5)内部，分流器内置漏斗(7)的底部开有一个出水口(20)，在水管(5)的左侧设置有废水过滤槽(10)，不锈钢过滤网(15)安装在废水过滤槽(10)的中部，在其左侧设置有浮球定位管(13)，浮球定位管(13)的管壁上开有2个对称的条形道口(16)，浮球定位管(13)的下端固定在废水过滤槽(10)上，其上端与废水过滤槽(10)连接处开有一个圆形的排气孔(11)，内置浮球(12)放置在浮球定位管(13)内，内置浮球(12)的直径略大于排气孔(11)，且在废水过滤槽(10)左侧壁上套接有二次使用水出水通道(14)和一个小型喷水管(18)，其中在小型喷水管(18)上还安装有一个开关装置(19)。
3.根据权利要求1所述的一种污水净化使用系统，其特征是蓄水槽(1)的底部开有一个入水口(21)，导水管(2)的一端连接套接在入水口(21)处，另一端套接在污水排流通道(4)上，在蓄水槽(1)的中部的底端设置有一个活塞口(22)，导水管(2)和自来水补给管(3)从蓄水槽(1)连接到水箱(23)的上下2个进水口(24)。
4.根据权利要求1所述的一种污水净化使用系统，其特征是供水调节装置包括越位开关(25)、浮球开关器(26)、浮球(27)、浮标(28)、自动落水阀(29)、水泵(30)、连接线(31)、自来水阀门(38)、线绳(32)、线管(33)，自来水阀门(38)、水泵(30)、自动落水阀(29)、浮球(27)安装在蓄水槽(1)内，自动落水阀(29)安装在蓄水槽(1)的中间位置，阀体下端安装在蓄水槽(1)底部的阀座(35)接头上，阀头(34)的上端开有一个小孔(36)，且阀头(34)的大小跟蓄水槽(1)底部的活塞口(22)相适配，自动落水阀(29)的弧形的顶部开有一个通气孔(37)，连接线(31)的一端连接位于蓄水槽(1)顶部的浮球开关器(26)，另一端连接浮球(27)，浮球(27)另一头上的线管(33)的一端套接在自来水阀门(38)上，在马桶水箱(23)内的浮标(28)用线绳(32)悬挂在了水箱(23)盖上方的越位开关上(25)。
说明书
一种污水净化使用系统
技术领域：
本实用新型涉及一种适合家庭使用污水净化使用系统。
背景技术：
目前，随着社会经济的飞速发展和人口的急剧增加，人们对水资源的需求与日俱增，且我国是一个水资源匮乏的国家，水资源的短缺给工、农业及城市居民的生活用水带来了隐患。因此，高效、合理的节约用水已成为人们研究的一个重要课题。现在，在居民生活中会产生大量生活废水，如果能将这些生活废水存储并加以利用，就可以节约大量的水资源。
发明内容：
本实用新型的目的是克服现有技术的缺陷，提供了一种结构简单、使用方便，可以将洗漱用的生活用水里的污物分离出来，将较为干净的二次使用水用来冲厕所，充分达到了废水再利用的目的。
本实用新型的目的是这样实现的：
一种污水净化使用系统，包括污水分流器、蓄水槽、供水调节装置、导水管、自来水补给管，污水分流器的上端接口可套接在洗漱盆的下水口，其下端套接在污水排流通道上，污水分流器的二次使用水出水通道套接有导水管，导水管的另一端通向蓄水槽底部，供水调节装置安装在了蓄水槽和马桶的水箱中。
所述的一种污水净化使用系统，其污水分流器包括水管、拉杆、分流器内置漏斗、排污通道阀门、内置环形卡口、废水过滤槽、排气孔、内置浮球、浮球定位管、二次使用水出水通道、污水分流器的水管内壁上部设置有一个内置环形卡口，分流器内置漏斗、排污通道阀门通过拉杆连接且安装在了水管内部，分流器内置漏斗的底部开有一个出水口，在水管的左侧设置有废水过滤槽，不锈钢过滤网安装在废水过滤槽的中部，在其左侧设置有浮球定位管，浮球定位管的管壁上开有2个对称的条形道口，浮球定位管的下端固定在废水过滤槽上，其上端与废水过滤槽连接处开有一个圆形的排气孔，内置浮球放置在浮球定位管内，内置浮球的直径略大于排气孔，且在废水过滤槽左侧壁上套接有二次使用水出水通道和一个小型喷水管，其中在小型喷水管上还安装有一个开关装置。
所述的一种污水净化使用系统，蓄水槽的底部开有一个入水口，导水管的一端连接套接在入水口处，另一端套接在污水排流通道上，在蓄水槽的中部的底端设置有一个活塞口，导水管和自来水补给管从蓄水槽连接到水箱的上下2个进水口。
所述的一种污水净化使用系统，供水调节装置包括越位开关、浮球开关器、浮球、浮标、自动落水阀、水泵、自来水阀门、连接线、线绳、线管，自来水阀门、水泵、自动落水阀、浮球安装在蓄水槽内，自动落水阀安装在蓄水槽的中间位置，阀体下端安装在蓄水槽底部的阀座接头上，阀头的，阀头的上端开有一个小孔，且阀头的大小跟蓄水槽底部的活塞口相适配，自动落水阀的弧形的顶部开有一个通气孔，连接线的一端连接位于蓄水槽顶部的浮球开关器，另一端连接浮球，浮球另一头上的线管的一端套接在自来水阀门上，在马桶水箱内的浮标用线绳悬挂在了水箱盖上方的越位开关上。
本实用新型一种废水存储冲厕装置具有结构简单、方便使用的特点，且安装简易、制作简便、用电低廉，水泵平均每30秒钟抽取10公斤的二次使用水，每小时抽取1.2吨水的用电量仅25瓦。
