申请日2011.08.17
公开(公告)日2012.01.04
IPC分类号C02F11/12
摘要
本发明提供污泥烘干机绞龙，包括轴、螺旋叶片，轴为空心轴，其轴壁上开有径向孔，轴外围固定连接有一组螺旋叶片，螺旋叶片为空心叶片，其内腔由隔板隔开，与轴连接的一端由隔板分隔形成两个开口，轴上的孔分别与每个螺旋叶片的进油口、出油口位置对应，轴内腔中部套装有导流装置，内腔两端固定有端轴;导流装置包括管、导流片和筋板，本发明污泥烘干机绞龙，热油流入轴内，通过轴上的径向孔流入叶片的空腔后再流回轴内，并通过导流装置使得热油在各个叶片之间依次流入流出，实现在输送物料的过程中从输送机内部对物料进行加热，减少热损耗，提高加热效率。
权利要求书
1.污泥烘干机绞龙，包括轴、螺旋叶片，其特征在于：所述轴为空心轴，
轴外围固定连接有一组螺旋叶片，所述螺旋叶片为空心叶片，其内腔由隔板隔开，隔板与螺旋叶片的背板之间有空隙，螺旋叶片与轴连接的一端由隔板分隔形成两个开口，分别为进油口和出油口;
轴壁上开有径向孔，轴上的孔分别与每个螺旋叶片的进油口、出油口位置对应，轴内腔中部套装有导流装置，内腔两端固定有端轴;
所述导流装置包括管、导流片和筋板，管的两端密封，导流片为环形片，其壁靠近内圆的部位有一扇形缺口，导流片沿管的轴向均匀套装于管外围，相邻两导流片的扇形缺口以管轴线为中心线相向设置，导流片之间通过筋板固定连接，导流片的背槽中箍有密封圈;
端轴为阶梯轴，有台阶的部分套装在轴内，其余部分突出于轴。
2.根据权利要求1所述的污泥烘干机绞龙，其特征在于：端轴有沿轴向的通孔。
说明书
污泥烘干机绞龙
技术领域
本发明涉及一种搅动输送装置，属于物料输送加工机械领域。
背景技术
绞龙作为物料输送机械的部件，在需要对所输送物料进行加热的工作环境中，如果从输送机械外部进行加热，可能造成加热不均或加热效率低下，需要从内部加热，以提高加热效率。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供了污泥烘干机绞龙，实现在输送物料的过程中从输送机械内部对物料进行加热的目的。
为了解决上述技术问题，本发明提供了如下的技术方案：

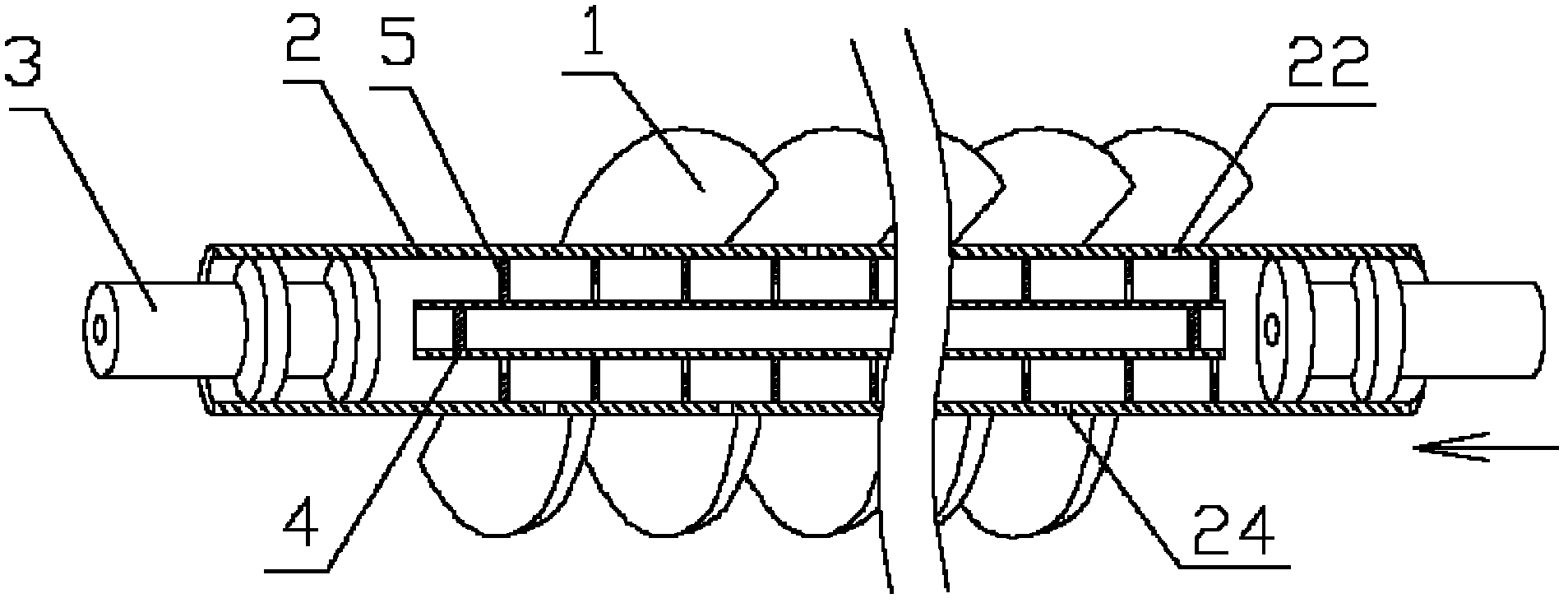

污泥烘干机绞龙，包括轴、螺旋叶片，轴为空心轴，轴外围固定连接有一组螺旋叶片，螺旋叶片为空心叶片，其内腔由隔板隔开，隔板与螺旋叶片的背板之间有空隙，螺旋叶片与轴连接的一端由隔板分隔形成两个开口，分别为进油口和出油口;轴壁上开有径向孔，轴上的孔分别与每个螺旋叶片的进油口、出油口位置对应，轴内腔中部套装有导流装置，内腔两端固定有端轴;导流装置包括管、导流片和筋板，管的两端密封，导流片为环形片，其壁靠近内圆的部位有一扇形缺口，导流片沿管的轴向均匀套装于管外围，相邻两导流片的扇形缺口以管轴线为中心线相向设置，导流片之间通过筋板固定连接，导流片的背槽中箍有密封圈;端轴为阶梯轴，有台阶的部分套装在轴内，其余部分突出于轴。
进一步地，端轴有沿轴向的通孔。
本发明污泥烘干机绞龙，热油流入轴内，通过轴上的径向孔流入叶片的空腔后再流回轴内，并通过导流装置使得热油在各个叶片之间依次流入流出，实现在输送物料的过程中从输送机内部对物料进行加热，减少热损耗，提高加热效率。
