申请日2010.01.12
公开(公告)日2010.09.22
IPC分类号F25B29/00
摘要
本实用新型是一种洗浴废水热量回收综合利用装置，其特点是：它包括自来水水箱、洗浴废热水一次换热箱、洗浴废热水二次换热箱、热泵机组、洗浴热水箱和洗浴废冷水处理箱，热泵机组由压缩机、冷凝器和蒸发器依次通过工质管路连接，洗浴废热水一次换热箱与洗浴废热水管路连接，在洗浴废热水一次换热箱内置的换热器与自来水水箱及冷凝器的换热水管，冷凝器的换热水管与洗浴热水箱依次连接，洗浴废热水一次换热箱与洗浴废热水二次换热箱连接，蒸发器的吸热管置于洗浴废热水二次换热箱内，洗浴废热水二次换热箱与洗浴废冷水处理箱连接，洗浴废冷水处理箱与空调低温水输送管连接。既能通过换热用于洗浴，又能为室内空调放冷器提供低温水。
翻译权利要求书

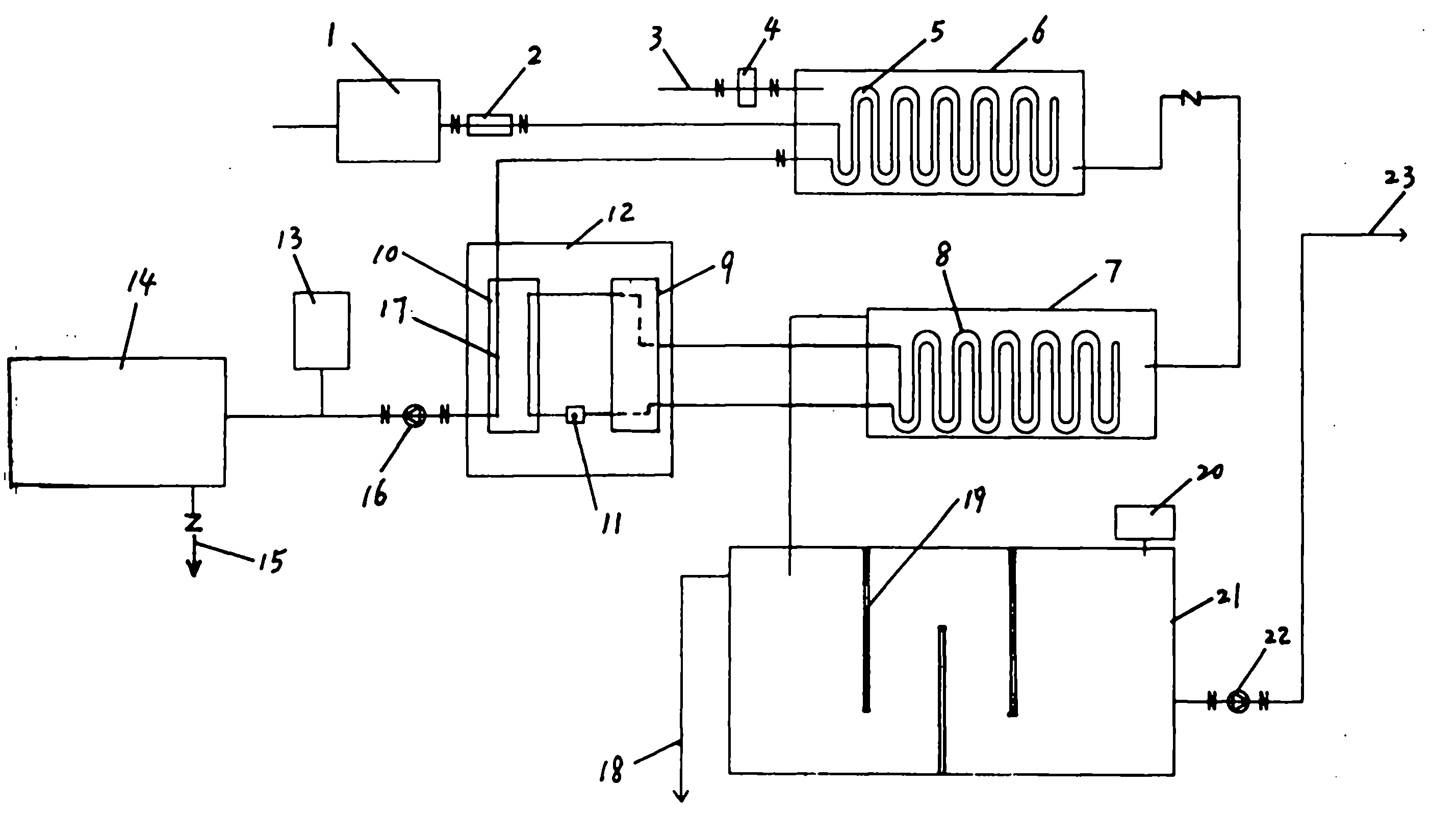

1.一种洗浴废水热量回收综合利用装置，其特征是：它包括自来水水箱(1)、洗浴废热水一次换热箱(6)、洗浴废热水二次换热箱(7)、热泵机组(12)、洗浴热水箱(14)和洗浴废冷水处理箱(21)，所述的热泵机组(12)由压缩机(11)、冷凝器(10)和蒸发器(9)依次通过工质管路连接，洗浴废热水一次换热箱(6)的进水口与洗浴废热水管路(3)连接，在洗浴废热水一次换热箱(6)内置有换热器(5)，换热器(5)的进水端与自来水水箱(1)的出水口通过管路连接，换热器(5)的出水端与冷凝器的换热水管(17)、冷凝器的换热水管(17)与洗浴热水箱(14)的进水管依次连接，洗浴废热水一次换热箱(6)的出水口通过管路与洗浴废热水二次换热箱(7)的进水口连接，蒸发器的吸热管(8)置于洗浴废热水二次换热箱(7)内，洗浴废热水二次换热箱(7)的出水口通过管路与洗浴废冷水处理箱(21)的进水口连接，洗浴废冷水处理箱(21)的出水口与空调低温水输送管(23)连接。
2.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的洗浴废热水管路(3)上连接有毛发聚集器(4)。
3.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的换热器(5)的进水端与自来水水箱(1)的出水口管路上连接有电子除垢仪(2)。
4.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的洗浴热水箱(14)的进水管上连接有水泵(16)。
5.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的洗浴热水箱(14)的进水管上连接有辅助加热器(13)。
6.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的洗浴废冷水处理箱(21)上设有加药器(20)。
7.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的洗浴废冷水处理箱(21)内设置过滤器(19)。
8.根据权利要求1所述的洗浴废水热量回收综合利用装置，其特征是：在所述的空调低温水输送管(23)上连接有空调水泵(22)。
说明书
洗浴废水热量回收综合利用装置
技术领域
本实用新型是一种洗浴废水热量回收综合利用装置。
背景技术
洗浴废水通常直接流入下水道，其废水的热量白白浪费掉。现有的一种洗浴废水简易回收装置，其热量回收率低。特别是至今尚未见既能通过换热用于洗浴，又能为室内空调放冷器提供低温水的洗浴废水热量回收综合利用装置的文献报道和实际应用。
发明内容
本实用新型的目的是，提供一种既能通过换热用于洗浴，又能为室内空调放冷器提供低温水的洗浴废水热量回收综合利用装置。
本实用新型的目的是由以下技术方案来实现的：一种洗浴废水热量回收综合利用装置，其特征是：它包括自来水水箱1、洗浴废热水一次换热箱6、洗浴废热水二次换热箱7、热泵机组12、洗浴热水箱14和洗浴废冷水处理箱21，所述的热泵机组12由压缩机11、冷凝器10和蒸发器9依次通过工质管路连接，洗浴废热水一次换热箱6的进水口与洗浴废热水管路3连接，在洗浴废热水一次换热箱6内置有换热器5，换热器5的进水端与自来水水箱1的出水口通过管路连接，换热器5的出水端与冷凝器的换热水管17，冷凝器的换热水管17与洗浴热水箱14的进水管依次连接，洗浴废热水一次换热箱6的出水口通过管路与洗浴废热水二次换热箱7的进水口连接，蒸发器的吸热管8置于洗浴废热水二次换热箱7内，洗浴废热水二次换热箱7的出水口通过管路与洗浴废冷水处理箱21的进水口连接，洗浴废冷水处理箱21的出水口与空调低温水输送管23连接。
在所述的洗浴废热水管路3上连接有毛发聚集器4。
在所述的换热器5的进水端与自来水水箱1的出水口管路上连接有电子除垢仪2。
在所述的洗浴热水箱14的进水管上连接有水泵16。
在所述的洗浴热水箱14的进水管上连接有辅助加热器13。
在所述的洗浴废冷水处理箱21上设有加药器20。
在所述的洗浴废冷水处理箱21内设有过滤器19。
在所述的空调低温水输送管23上连接有空调水泵22。
本实用新型的洗浴废水热量回收综合利用装置既能通过换热用于洗浴，又能为室内空调放冷器提供低温水，能够使洗浴废水热量充分回收且得到综合利用。
