申请日2011.08.17
公开(公告)日2012.05.30
IPC分类号C02F3/10; C02F3/12
摘要
本实用新型公开了一种利用环保污水生化处理后的水回收利用装置，由与污水站处理后达到排放标准的水连接的MBR膜生物反应器组件、与MBR膜生物反应器组件连接的水收集池和与水收集池连接的锅炉烟道组成。该水回收利用装置把从污水站处理达到排放标准的水，经过一组微滤MBR膜生物反应器组件过滤，利用微滤膜的分子截留技术，进一步除去水中的有机物质，把水进行提纯回收利用，提纯的水经收集后供锅炉烟道的除尘使用，达到减少污水排放、节水的目的。
权利要求书

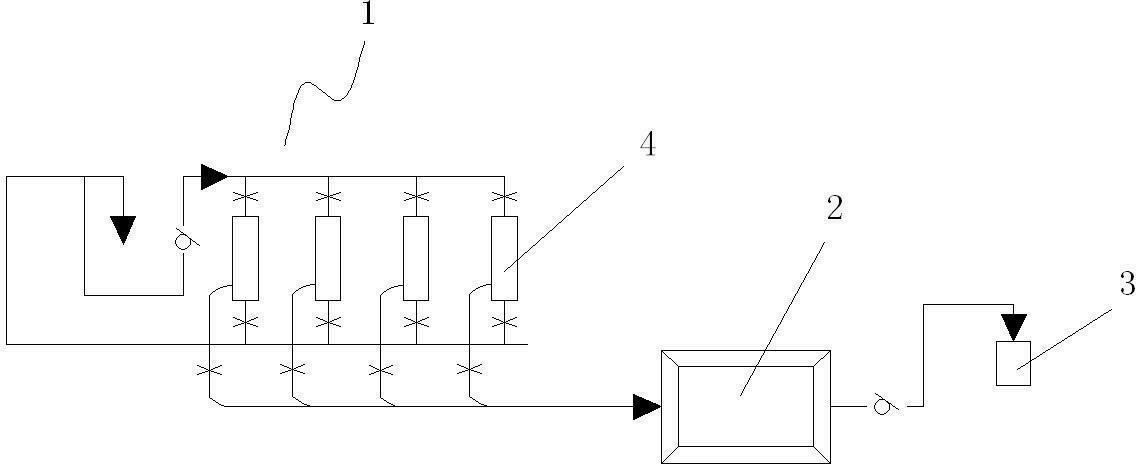

1.利用环保污水生化处理后的水回收利用装置，其特征在于：由与污水站处理后达到排放标准的水连接的MBR膜生物反应器组件(1)、与MBR膜生物反应器组件连接的水收集池(2)和与水收集池连接的锅炉烟道(3)组成。
2.根据权利要求1所述的水回收利用装置，其特征在于：所述的MBR膜生物反应器组件由4个相互串联的微滤MBR膜生物反应器(4)组成，微滤MBR膜生物反应器的膜孔径为0.001 um～0.01um。
说明书
利用环保污水生化处理后的水回收利用装置
技术领域
本实用新型涉及一种废水处理回收利用的装置，尤其涉及一种专门利用MBR膜生物反应器组件提纯污水并进行回收利用的污水处理装置。
背景技术
中国是一个缺水国家,污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。城市污水、工业污水就近可得,可免去长距离输水，而实现就近处理实现水资源的充分利用，同时污水经过就近处理，也可防止污水在长距离输送过程中造成污水渗漏，导致污染地下水源。污水回用已经在世界上许多缺水的地区广泛采用,被认为21世纪污水处理最实用技术。
现有各种各样的废水处理设备在我国城市的污水处理厂中应用广泛，传统污水处理技术为使用二级沉淀设备，但二级沉淀设备需要独立设置且其占地面积较大，沉淀池中的反硝化发生不彻底时，会使得二沉池也发生反硝化，导致对废水中污泥沉降性能变差，出水变得浑浊。
膜生物反应器(MBR)是一种膜分离技术与生物处理技术有机结合的新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，可以实现在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器系统内活性污泥(MLSS)浓度可提升至8000～10000mg/L，甚至更高;污泥龄(SRT)可延长至30天以上。 生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。与传统的生化水处理技术相比，MBR具有以下主要特点：处理效率高、出水水质好;设备紧凑、占地面积小;易实现自动控制、运行管理简单。基于以上优点，MBR技术在国内外都得到了广泛应用，为污水资源化利用提供了更为经济可行的空间。
发明内容
本实用新型是为了克服现有技术的不足，提供一种结构简单、利用微滤膜的分子截留技术，提纯从污水站处理达到排放标准后的水进行回收利用，用于锅炉烟道除去尘汽的水回收利用装置。
本实用新型解决其技术问题所采用的技术方案是：利用环保污水生化处理后的水回收利用装置，由与污水站处理后达到排放标准的水连接的MBR膜生物反应器组件、与MBR膜生物反应器组件连接的水收集池和与水收集池连接的锅炉烟道组成。MBR膜生物反应器组件是膜分离技术与生物处理法的高效结合,其起源是用膜分离技术取代活性污泥法中的二沉池,进行固液分离。这种工艺不仅有效地达到了泥水分离的目的,而且具有污水三级处理传统工艺不可比拟的优点:
1、高效地进行固液分离,其分离效果远好于传统的沉淀池,出水水质良好,出水悬浮物和浊度接近于零,可直接回用,实现了污水资源化;
2、膜的高效截留作用,使微生物完全截留在生物反应器内,实现反应器水力停留时间(HRT)和污泥龄(SRT)的完全分离,运行控制灵活稳定;
3、出水水质稳定,高品质;高容积负荷下，停留时间短，MBR流程较传统系统简单 ，占地面积减小完全取代二次沉淀池、砂滤单元，占地面积较传统方式节省30%，无污泥沉降性问题;
4、利于硝化细菌的截留和繁殖,系统硝化效率高。通过运行方式的改变亦可有脱氨和除磷功能;
5、由于泥龄可以非常长,从而大大提高难降解有机物的降解效率;
6、反应器在高容积负荷、低污泥负荷、长泥龄下运行,剩余污泥产量极低,由于泥龄可无限长,理论上可实现零污泥排放。
作为对前述技术方案的进一步设计：前述的MBR膜生物反应器组件由4个相互串联的微滤MBR膜生物反应器组成，微滤MBR膜生物反应器的膜孔径为0.001 um～0.01um。微滤MBR膜生物反应器能够去除水中能够找到的任何最为细小的颗粒物，微滤的颗粒的截留范围一般可达到0.001～0.01um。由于微滤膜具有深层过滤能力，所以在一定程度上能够去除病毒。微滤也是细菌和隐孢子虫、贾第鞭毛虫等原生寄生虫的绝对屏障。微滤膜的分离机理与颗粒、纤维介质过滤器等传统过滤方式不同，介质过滤依靠重力去除原理，它们的标称过滤孔径比要捕集的颗粒大;而微滤膜完全是表面去除原理就像非常细的筛子，微滤膜表面孔径高度规整一致，孔径分布非常窄，大于孔径的颗粒被膜表面排斥通过，留在料液或浓缩液一侧，流体介质本身及小于膜孔经的颗粒会透过膜到达滤液一侧。由此，使用微滤MBR膜生物反应器过滤的污水经生化处理后，能够用于锅炉烟道除尘水汽消耗所使用的水，减少了自来水的使用。
综上所述，本实用新型的利用环保污水生化处理后的水回收利用装置把从污水站处理达到排放标准的水，经过一组微滤MBR膜生物反应器组件过滤，利用微滤膜的分子截留技术，进一步除去水中的有机物质，把水进行提纯回收利用，提纯的水经收集后供锅炉烟道的除尘使用，达到减少污水排放、节水的目的。
