申请日2010.01.13
公开(公告)日2010.07.07
IPC分类号C02F1/40; C02F1/44; C02F1/00
摘要
本发明公开了一种油水分离装置，它包括粗滤器(1)、一级油水分离器(2)、螺杆泵(3)、油份浓度报警记录仪(5)、电磁阀、二级乳化油分离器(6)，粗滤器(1)与一级油水分离器(2)相连通，一级油水分离器(2)的底部与螺杆泵(3)的吸入口相通，三通阀(7)设在螺杆泵(3)出口处其第一阀口与螺杆泵(3)出口相连通，螺杆泵(3)出口通过第二阀口与油份浓度报警记录仪(5)连接，本发明还包括滤袋(4)，螺杆泵(3)的出口通过第三阀口与滤袋(4)的相连接，滤袋(4)上连接有二级乳化油分离器(6)，乳化油分离器的下部进口与滤袋(4)的出口相接，乳化油分离器的上部出口与油份浓度报警记录仪(5)连接。
翻译权利要求书

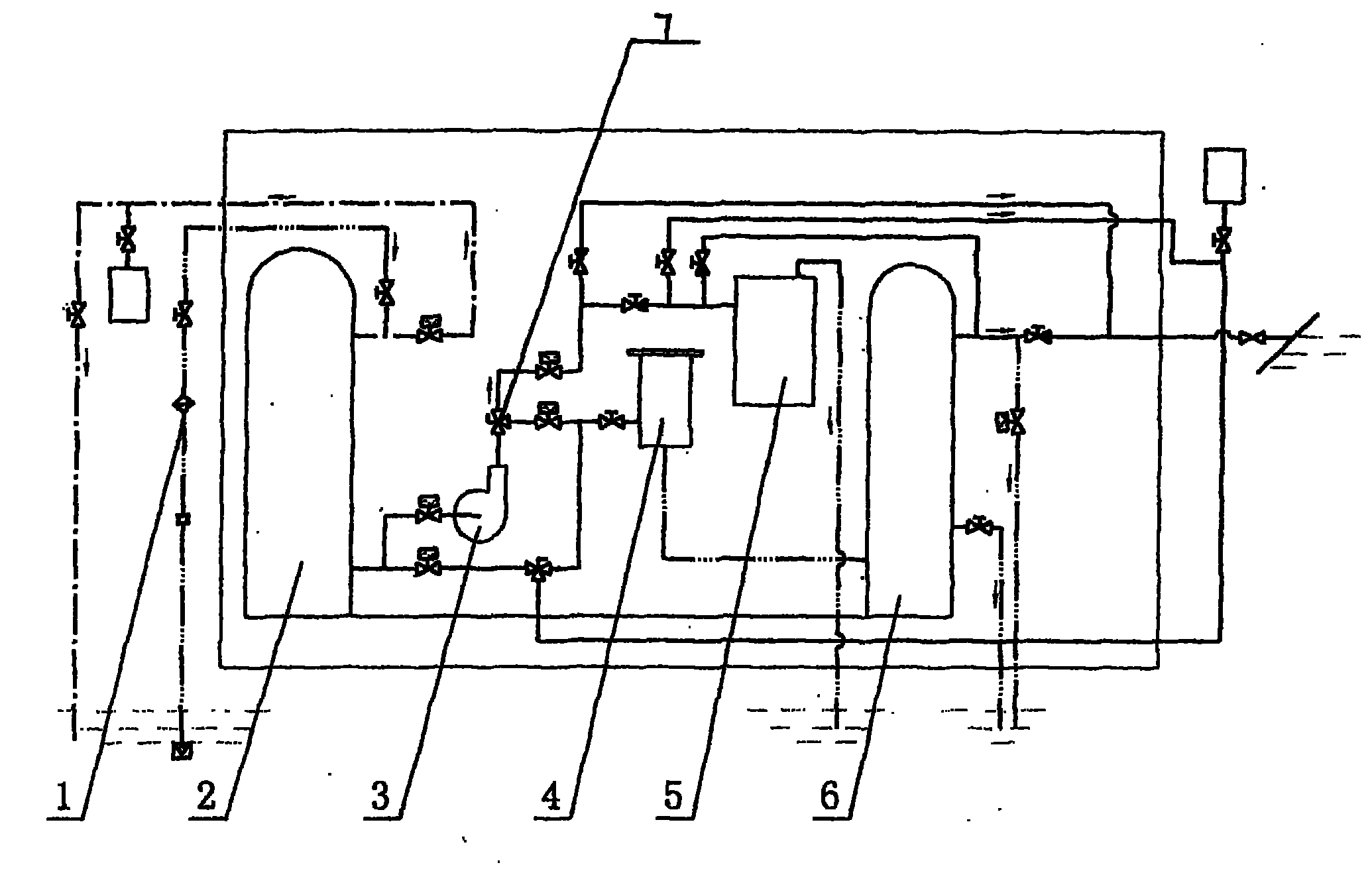

1.一种油水分离装置，它包括粗滤器(1)、一级油水分离器(2)、螺杆泵(3)、油份浓度报警记录仪(5)、电磁阀、二级乳化油分离器(6)，粗滤器(1)与一级油水分离器(2)的内部相连通，一级油水分离器(2)包括顶部的集油室和下部的聚结器，在一级油水分离器(2)的底部与螺杆泵(3)的吸入口相通，在螺杆泵(3)出口处设有三通阀(7)，三通阀(7)的第一阀口与螺杆泵(3)出口相连通，螺杆泵(3)出口通过第二阀口与油份浓度报警记录仪(5)连接，其特征是：它还包括滤袋(4)，螺杆泵(3)的出口通过第三阀口与滤袋(4)的进口相连接，滤袋(4)上连接有二级乳化油分离器(6)，乳化油分离器的下部进口与滤袋(4)的出口相接，乳化油分离器的上部的出口与油份浓度报警记录仪(5)连接。
2.根据权利要求1所述的油水分离装置，其特征是所述的滤袋(4)内设有高精度纤维滤布，纤维滤布通过螺纹与滤袋(4)连接，在滤袋(4)内还设有电接点压力。
说明书
一种处理含油污水的油水分离装置
技术领域
本发明涉及一种处理含油污水的油水分离装置，尤其是当污水乳化严重时，能进行二级处理，经过吸附和膜分离，使排放水达到我国政府及国际海上环境保护委员会IMO-MEPC107(49)决议排放标准。
背景技术
目前，公知的油水分离装置是由一级油水分离器、螺杆泵(柱塞泵)、油份浓度报警记录仪、电气控制箱、电磁阀、二级乳化油分离器等组成，但是这样使用使得二级乳化油分离器的使用寿命普遍只有150小时，不光提高了成本，而且维护不便。
发明内容
为了解决上述问题，本发明提供了一种油水分离装置，该装置采用袋式过滤与真空膜式分离相结合的方式，污水被真空吸入设备本体后，通过重力分离，再分别经过过滤袋和膜分离，最终排放水质可达自来水水质。
本发明采用了以下技术方案：一种油水分离装置，它包括粗滤器、一级油水分离器、螺杆泵、油份浓度报警记录仪、电磁阀、二级乳化油分离器，粗滤器)与一级油水分离器的内部相连通，一级油水分离器包括顶部的集油室和下部的聚结器，在一级油水分离器的底部与螺杆泵的吸入口相通，在螺杆泵出口处设有三通阀，三通阀的第一阀口与螺杆泵出口相连通，螺杆泵出口通过第二阀口与油份浓度报警记录仪连接，油水分离装置它还包括滤袋，螺杆泵的出口通过第三阀口与滤袋的进口相连接，滤袋上连接有二级乳化油分离器，乳化油分离器的下部进口与滤袋的出口相接，乳化油分离器的上部的出口与油份浓度报警记录仪连接。
所述的滤袋内设有高精度纤维滤布，纤维滤布通过螺纹与滤袋连接，在滤袋内还设有电接点压力。
本发明的有益效果是：本发明采用滤袋使得污水先通过滤袋然后在进入二级乳化油分离器处理，这样可以最大程度地延长二级乳化油分离器的使用寿命(由原来的150小时延长至2500小时)，且滤袋只需取出清洗无需更换，减少成本、无二次污染。本发明不仅能不浪费能源地自动处理乳化较轻的污水(一级处理合格的污水不再转入二级处理)，也可自动识别并有效处理乳化严重的污水(一级处理不合格的乳化严重的污水自动转入二级乳化油分离器处理)。
