申请日2010.01.14
公开(公告)日2011.02.09
IPC分类号F04F3/00
摘要
本实用新型公开了一种污水泵用抽真空引水装置，包括有水泵、进水管、出水管、真空箱和排水管，所述真空箱的上部开设有进水口，底部开设有出水口，所述进水管与真空箱的上部进水口相连通，出水管的一端与真空箱的底部出水口相连通，另一端与水泵的进水口相连通，水泵的出水口与排水管相连通，本实用新型优点是：结构简单，无需灌注引水，制造成本低，使用十分方便，不需要维护，使用寿命长。
翻译权利要求书
1.一种污水泵用抽真空引水装置，包括有水泵，其特征在于：它还包括有进水管、出水管、真空箱和排水管，所述真空箱的上部开设有进水口，底部开设有出水口，所述进水管与真空箱的上部进水口相连通，出水管的一端与真空箱的底部出水口相连通，另一端与水泵的进水口相连通，水泵的出水口与排水管相连通。
2.根据权利要求1所述的一种污水泵用抽真空引水装置，其特征在于：所述真空箱的进水口和出水口之间距离为1-3米。
说明书
一种污水泵用抽真空引水装置
技术领域
本实用新型涉及治污用设备的技术领域，更具体地说是涉及泵污水用抽真空引水装置的技术领域。
背景技术
在污水处理厂处理污水的过程中，常常需要利用水泵对污水进行输送，由于水泵的取水口常常位于污水池的较深处，而普通的水泵在使用前需要灌注引水，这样使用起来十分麻烦，而且在位于取水口处的单向阀又常常被污物缠住或者是堵住，使水泵不能正常工作，维修起来十分麻烦，在专利文献中公开了一种污水泵及其吸入污水管道抽真空引水系统，主要是由水力喷射器，水泵，贮水箱，水循环管道，抽真空引水连接管道，溢流管道，排污及泄水阀门及闸阀组成，在水泵的运转作用下，水经循环管道，水力喷射出来，在喷射器，贮水箱不停的循环流动，在水力喷射器内部，高速流动的水经喷嘴喷射出来，在喷射管喉部形成负压，产生真空，把抽空真空引水连接管道的空气抽出形成真空，把污水由低处引到高处，上述系统的不足之处在于其结构复杂，设备制造成本较高，不易维护。
实用新型内容
本实用新型的目的就是为了解决上述之不足而提供一种结构简单，无需灌注引水，制造成本低，不需要维护的污水泵用抽真空引水装置。
本实用新型为了解决上述技术问题而采用的技术解决方案如下：

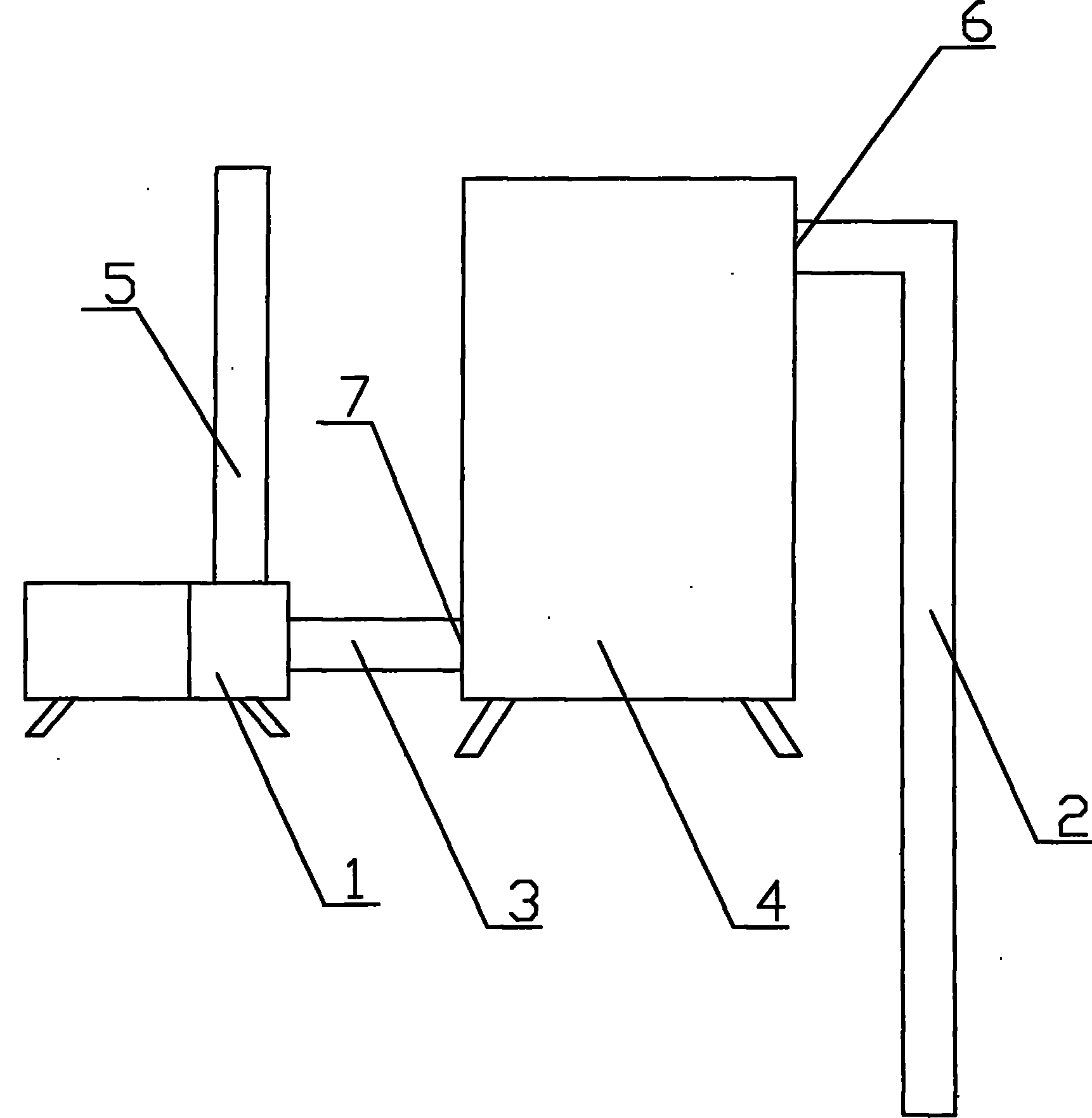

一种污水泵用抽真空引水装置，包括有水泵、进水管、出水管、真空箱和排水管，所述真空箱的上部开设有进水口，底部开设有出水口，所述进水管与真空箱的上部进水口相连通，出水管的一端与真空箱的底部出水口相连通，另一端与水泵的进水口相连通，水泵的出水口与排水管相连通。
所述真空箱的进水口和出水口之间距离为1-3米。
本实用新型采用上述技术解决方案所能达到的有益效果是：本实用新型的结构简单，无需灌注引水，制造成本低，其水泵在开启前不需要灌注引水就能正常工作，使用十分方便，在进水管的进水口处不需要安装单向阀，也就不会存在污物缠住或者堵住进水口的情况，不需要维护，使用寿命长。
