申请日2010.01.15
公开(公告)日2011.07.20
IPC分类号B01D21/08; B01D21/06
摘要
一种污水综合沉淀装置。涉及对一种污水处理工程中沉淀装置的改进。它包括依次连通的搅拌池、絮凝加药池和沉淀池，搅拌池接进水口，沉淀池的上部接有出水口，沉淀池的底部接出泥口，所述沉淀池的池底呈锅底状，在沉淀池内设有搅水扫泥装置，所述搅水扫泥装置包括主轴、伞形支架、扫泥板和搅水杆;所述主轴与所述池底的锅底形同轴心;所述伞形支架连接在主轴的下部;所述伞形支架的伞顶朝向所述池底，且与池底的锅底状相匹配;所述扫泥板固定连接在伞形支架底面，且与所述池底相接触;所述搅水杆固定连接在伞形支架上。本发明的沉淀装置占地面积仅为一代二代沉淀池的1/5-1/6，除污率可达90%以上，速度提高了200%以上。
翻译权利要求书
1.一种污水综合沉淀装置，它包括依次连通的搅拌池、絮凝加药池和沉淀池，搅拌池接进水口，沉淀池的上部接有出水口，沉淀池的底部接出泥口，其特征在于，所述沉淀池的池底呈锅底状，在沉淀池内设有搅水扫泥装置，所述搅水扫泥装置包括主轴、伞形支架、扫泥板和搅水杆;所述主轴与所述池底的锅底形同轴心;所述伞形支架连接在主轴的下部;所述伞形支架的伞顶朝向所述池底，且与池底的锅底状相匹配;所述扫泥板固定连接在伞形支架底面，且与所述池底相接触;所述搅水杆固定连接在伞形支架上。
2.根据权利要求1所述的一种污水综合沉淀装置，其特征在于，在沉淀池的上部出水口的下方水平地设有蜂窝斜管装置。
3.根据权利要求1所述的一种污水综合沉淀装置，其特征在于，所述沉淀池锅底形底部的中心位置设有倒锥形的集泥斗，所述出泥口设在集泥斗的下部;在主轴底端设有排泥桨叶。
说明书
一种污水综合沉淀装置
技术领域
本发明涉及对一种污水处理工程中沉淀装置的改进。
背景技术
随着污水处理工业的不断发展，对环保处理技术要求越来越高，尤其是处理效果和速度。目前一代二代的沉淀池都是静态沉淀，速度慢，除污率不高，约为70%，这种沉淀池占地面积很大，且沉淀池随着污水厂的规模扩大而越做越大，对于土地资源紧缺的城市是十分不经济的，还有北方城市由于天气寒冷这种沉淀装置多设置在室内，面积太大费用也加大。
以往，污水处理的主要工艺路线是：通过格栅处理粗大杂物;然后通过细格栅处理较小的杂物;还有泥沙等更细小的杂物，由砂水分离器处理;然后进行沉淀，此时水中的污染物还是有，密度与水接近，一般物理方法难以处理;传统的是采用静态的沉淀方法进行处理，需要很大的沉淀池，进行处理，场地大，成本大，处理时间长。
发明内容
本发明针对以上问题，提供了一种集成化高，结构紧凑，占地面积小，处理效率高的污水综合沉淀装置。

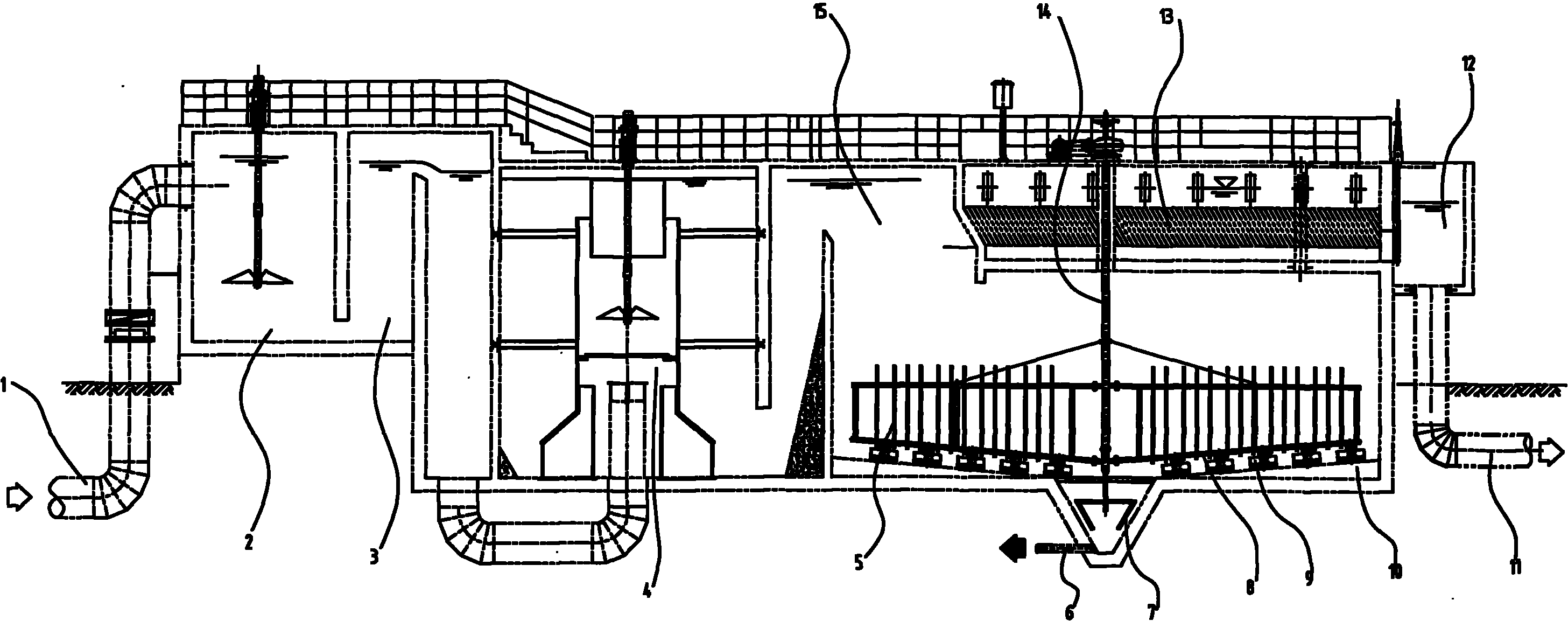

本发明的技术方案是：它包括依次连通的搅拌池、絮凝加药池和沉淀池，搅拌池接进水口，沉淀池的上部接有出水口，沉淀池的底部接出泥口，所述沉淀池的池底呈锅底状，在沉淀池内设有搅水扫泥装置，所述搅水扫泥装置包括主轴、伞形支架、扫泥板和搅水杆;所述主轴与所述池底的锅底形同轴心;所述伞形支架连接在主轴的下部;所述伞形支架的伞顶朝向所述池底，且与池底的锅底状相匹配;所述扫泥板固定连接在伞形支架底面，且与所述池底相接触;所述搅水杆固定连接在伞形支架上。
在沉淀池的上部出水口的下方水平地设有蜂窝斜管装置。
所述沉淀池锅底形底部的中心位置设有倒锥形的集泥斗，所述出泥口设在集泥斗的下部;在主轴底端设有排泥桨叶。
沉淀装置是多种污水处理的重要组成部分，本发明的沉淀装置主要由混凝搅拌系统(搅拌池)、絮凝搅拌系统及加药系统(絮凝加药池)、沉淀池、斜管装置、吸污系统、脱水系统等组成。污水经混凝搅拌系统搅拌均匀后流入絮凝搅拌系统，在PDF新型絮凝药剂作用下，经旋转系统，均匀絮凝，流入沉淀池沉淀;为提高絮凝的效果，在沉淀池内设置了搅水扫泥装置，它能将絮凝后较小的杂质间相互充分地“团结”，构成更大的杂质体，以便于沉淀;在沉淀池上部设置一套斜管设备，利用斜管一是阻碍较大杂质上浮，使之粘附在管壁上，逐步累加后，达到一定重量，下落;二是利用其导向作用使较大的絮凝物向下滑行，最终通过扫泥板扫至池底中心的集泥斗内，再经由出泥口排出。清水在池体上部经溢流系统溢出。
本发明的沉淀装置占地面积仅为一代二代沉淀池的1/5-1/6，除污率可达90%以上，速度提高了200%以上。池底的污物由吸污系统吸出;运入脱水系统，经渣水分离，成块的渣经处理后送至砖瓦厂;经挤榨出的水，由回水管回至污水口。
