申请日2010.01.15
公开(公告)日2012.02.01
IPC分类号C02F1/28
摘要
本发明公开了一种含有有机溶剂的废水处理方法还包括采用该方法的处理装置。该装置包括分子筛柱，其一端设有废水入口，另一端设有洁净水出口，分子筛柱设有废水入口的一端还设有冷凝器，冷凝器还连接有溶剂罐，分子筛柱设有洁净水出口的一端还设有溶剂蒸汽入口，冷凝器上设有冷却水入口和冷却水出口，溶剂罐上设有溶剂回收口。通过让废水流过分子筛，分子筛吸附废水中的有机溶剂，当分子筛吸收一定量的有机溶剂后，向分子筛中通入相同种类的有机溶剂蒸汽，分离分子筛中吸附的有机溶剂，变成有机溶剂蒸汽;冷却得到的有机溶剂蒸汽，使得其转换为液体回收，并再次通入废水，不断进行循环处理等步骤可以对还有有机溶剂的废水进行有效的处理。
翻译权利要求书
1.一种处理含有有机溶剂废水的装置，其特征在于：包括分子筛柱 (1)，其一端设有废水入口(11)，另一端设有洁净水出口(12)，所 述分子筛柱(1)设有废水入口(11)的一端还设有冷凝器(2)，所 述冷凝器(2)还连接有溶剂罐(3)，所述分子筛柱(1)设有洁净水 出口(12)的一端还设有溶剂蒸汽入口(13)，所述冷凝器(2)上设 有冷却水入口(21)和冷却水出口(22)，所述溶剂罐(3)上设有溶 剂回收口(31);所述装置处理含有有机溶剂废水的方法是让含有有 机溶剂的废水流过分子筛，由分子筛吸附废水中的有机溶剂，得到洁 净的水;当分子筛吸收一定量的有机溶剂后，停止向分子筛通入废水， 并向分子筛中通入相同种类的有机溶剂蒸汽，使得吸附在分子筛上的 有机溶剂从分子筛中分离，并变成有机溶剂蒸汽;冷却所得到的有机 溶剂蒸汽，使得其转换为液体并回收，并再次通入废水，不断进行循 环处理。
2.根据权利要求1所述的处理含有有机溶剂废水的装置，其特征在 于：所述分子筛柱(1)设有洁净水出口(12)的一端还设有排气口 (14)，所述溶剂罐(3)连接有真空泵(32)。
3.根据权利要求1所述的处理含有有机溶剂废水的装置，其特征在 于：所述分子筛柱(1)设有废水入口(11)的一端还设有排液口(15)。
4.根据权利要求1、2或3所述的处理含有有机溶剂废水的装置，其 特征在于：所述分子筛柱(1)共设有两组。
说明书
处理含有有机溶剂废水的装置
技术领域
本发明涉及一种废水处理方法，特别是一种含有有机溶剂的废水 的处理方法，还涉及处理这种废水的装置。
背景技术
工业生产过程常常会产生含有机溶剂的污水，目前经常采取精 馏、吸附、萃取等方法来回收废水中的有机溶剂。但是，在实际应用 过程中，这些方法都存在一定的缺陷。
例如，如果废水中浓度不高而废水中有机溶剂的沸点比水高时， 采取精馏方法进行回收时，需要对大量的水进行蒸发，由于水的热容 大，用精馏法处理从废水中回收有机溶剂，存在能源消耗大的问题。
利用萃取法可以克服能源消耗高的缺点，但是，萃取用溶剂一般 有毒，萃取用溶剂可能污染水和大气。
吸附法处理含有机溶剂的废水时，一般利用活性炭作为吸附剂， 当吸附剂吸附一定量的有机溶剂后，再利用二氯甲烷清洗活性炭使活 性炭恢复吸附能力，此时，有机溶剂被转移到二氯甲烷中，最后通过 蒸馏处理可以得到有机溶剂。然而，目前普遍使用的吸附法处理废水 方法主要缺点在于：(1)活性炭对水分有一定吸附能力，活性炭在在 吸收有机溶剂的同时会吸附一定量的水分;(2)二氯甲烷毒性大，也 存在污染环境的可能。
发明内容
为了解决上述的问题，本发明的目的在于提供一种低能耗、高效 率，且不产生二次污染的对含有有机溶剂的污水进行处理的方法。
此外，本发明还提供一种对含有有机溶剂的污水进行处理的装 置。
本发明解决其问题所采用的技术方案是：
一种含有有机溶剂的废水处理方法，包括以下步骤：
a、让含有有机溶剂的废水流过分子筛，由分子筛吸附废水中的 有机溶剂，得到洁净的水;
b、当分子筛吸收一定量的有机溶剂后，停止向分子筛通入废水， 并向分子筛中通入相同种类的有机溶剂蒸汽，使得吸附在分子筛上的 有机溶剂从分子筛中分离，并变成有机溶剂蒸汽;
c、冷却步骤b得到的有机溶剂蒸汽，使得其转换为液体并回收， 并再次通入废水，不断进行循环处理。
作为上述技术方案的改进，所述步骤c还包括对分子筛的冷却步 骤。
作为上述技术方案的进一步改进，所述步骤b中，再向分子筛中 通入有机溶剂蒸汽前，还有排气、排水的步骤。

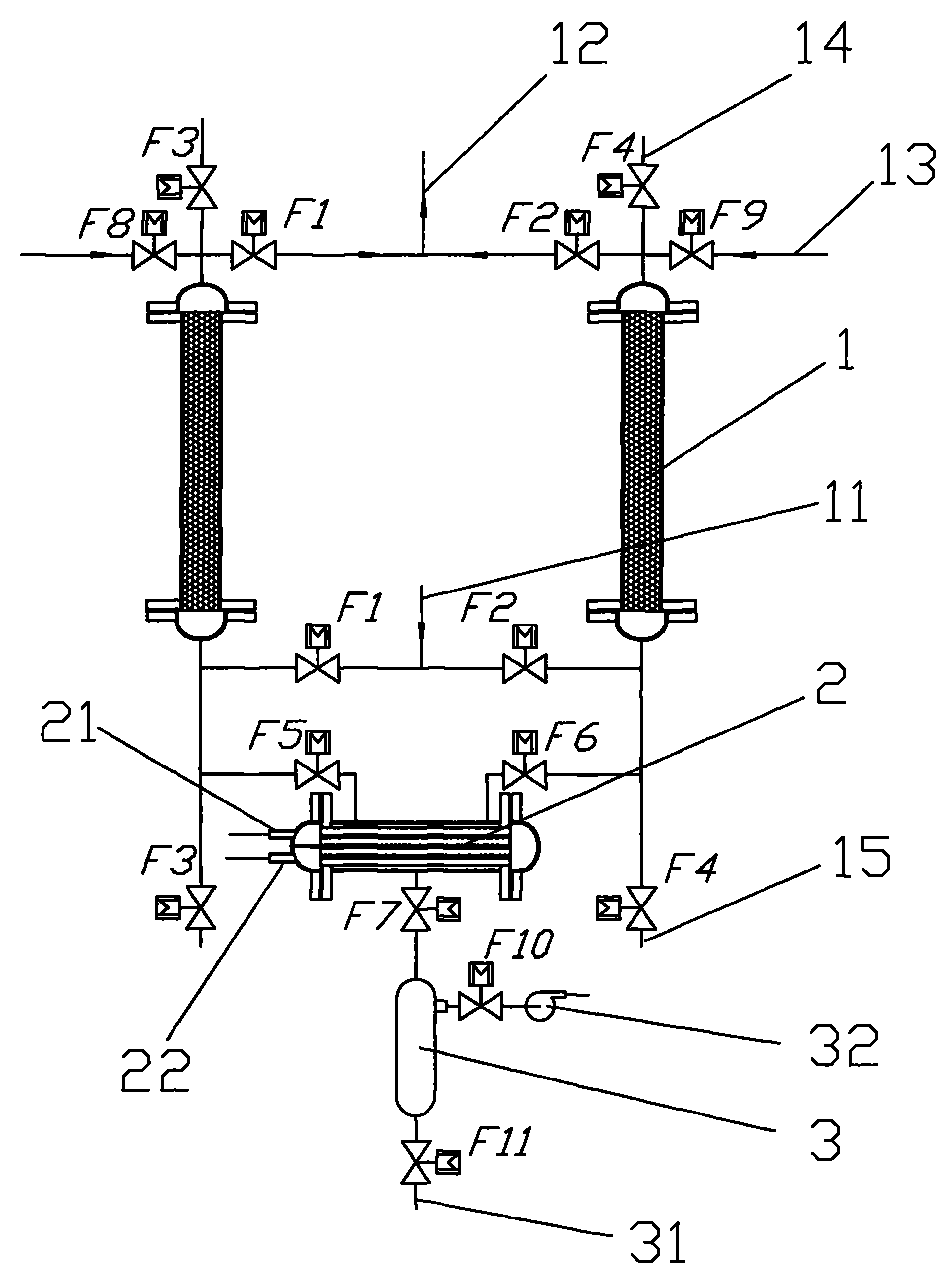

本发明的一种处理装置，包括分子筛柱，其一端设有废水入口， 另一端设有洁净水出口，所述分子筛柱设有废水入口的一端还设有冷 凝器，所述冷凝器还连接有溶剂罐，所述分子筛柱设有洁净水出口的 一端还设有溶剂蒸汽入口，所述冷凝器上设有冷却水入口和冷却水出 口，所述溶剂罐上设有溶剂回收口。
作为上述技术方案的改进，所述分子筛柱设有洁净水出口的一端 还设有排气口。
作为上述技术方案的进一步改进，所述分子筛柱设有废水入口的 一端还设有排液口。
作为上述技术方案的进一步改进，所述分子筛柱共设有两组。
本发明的有益效果是：由于本发明的含有有机溶剂的废水进行处 理的方法中使用了具备高度憎水性的分子筛，其能够优先吸附水分中 的有机溶剂，可直接回收高浓度的有机溶剂，耗能较低。且使用溶剂 蒸汽对吸附有有机溶剂的分子筛不断进行再生，极大提高了分子筛的 吸附能力，提高废水处理效率。并且，在整个处理过程中没有引进新 的溶剂，无二次污染。
此外，而本发明的处理装置组成简单灵活，可以较好的实现对含 有有机溶剂的废水的处理。
