申请日2010.01.14
公开(公告)日2010.09.15
IPC分类号E03C1/14; E03B11/16; E03D11/11
摘要
本实用新型涉及一种全自动家用废水再利用装置。包括马桶水箱水位开关、马桶水箱、水箱盖、电控插头、洗脸盆、下水软管及控制电路;其洗脸盆的下面插入有储水箱，储水箱顶部设置有前盖、后盖，马桶水箱的侧壁上卡装有弯头，弯头连接进水软管，进水软管的另一端穿过后盖的孔与储水箱内的潜水泵连通;不影响现有脸盆和马桶的结构和原有的使用功能，安装简便，造价低，使用率高，具调查抽水马桶用水量一般占家庭总用水量的50%左右，安装本实用新型可使每个家庭节水30-50%，节水效果显著，利国利民。
翻译权利要求书

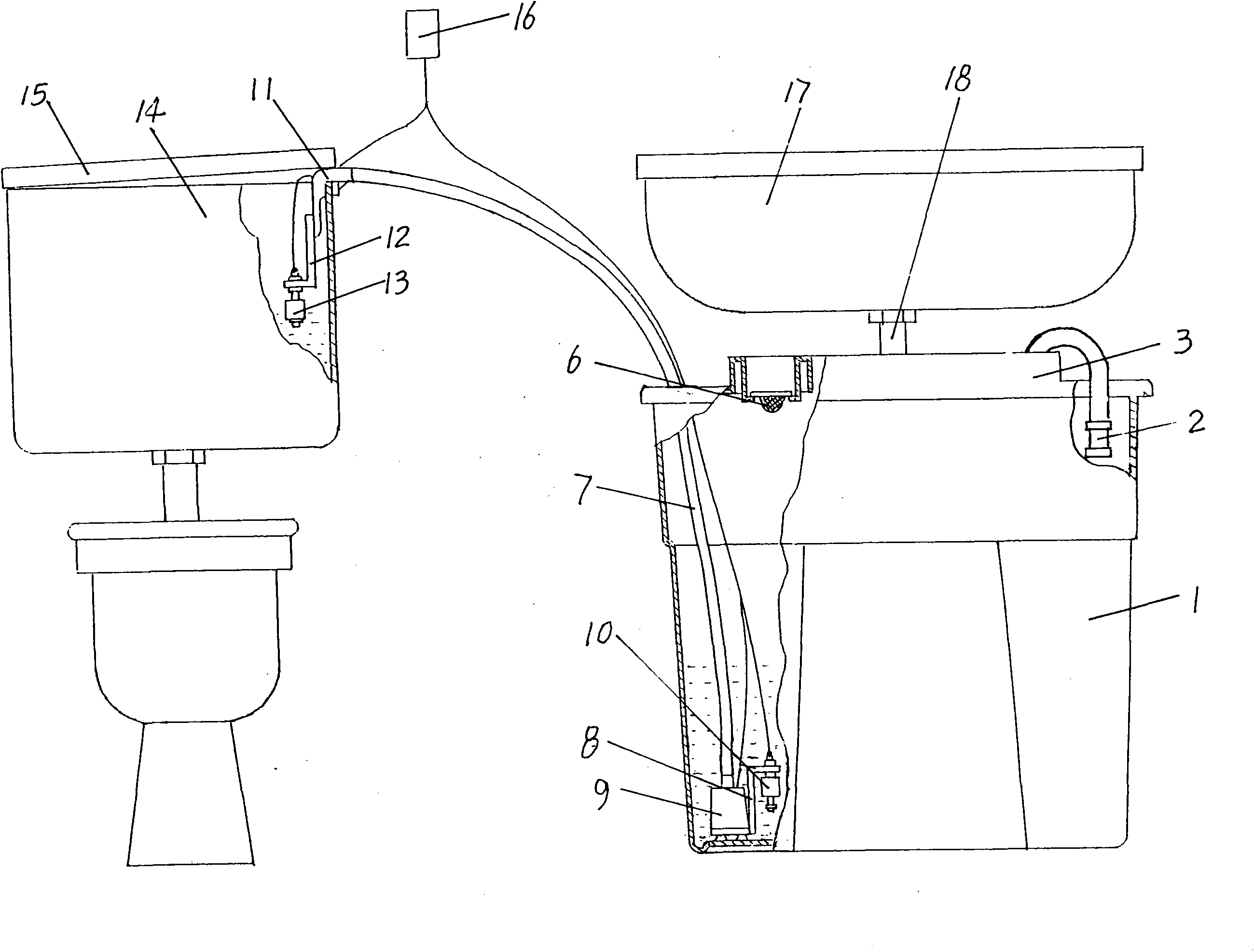

1.一种全自动家用废水再利用装置，包括马桶水箱水位开关、马桶水箱、水箱盖、电控插头、洗脸盆、下水软管及控制电路;其特征在于洗脸盆(17)的下面插入有储水箱(1)，储水箱(1)顶部设置有前盖(3)、后盖(4)，马桶水箱(14)的侧壁上卡装有弯头(11)，弯头(11)连接进水软管(7)，进水软管(7)的另一端穿过后盖(4)的孔与储水箱(1)内的潜水泵(9)连通。
2.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的洗脸盆(17)连通的下水软管(18)未端设置有接头(2)，接头(2)插入后盖(4)的孔伸入储水箱(1)内，接头(2)内设置有过滤网(19)，过滤网(19)为不锈钢丝网或不规则的丝团结构。
3.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的潜水泵(9)上联接有潜水泵支架(8)，潜水泵支架(8)上设置有储水箱水位开关(10)。
4.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的弯头(11)另一端位于马桶水箱(14)内，联接有弯头支架(12)，弯头支架(12)上设置有马桶水箱水位开关(13)。
5.根据权利要求3或4所述的全自动家用废水再利用装置，其特征在于所述的储水箱水位开关(10)与马桶水箱水位开关(13)通过导线连接潜水泵(9)及电控插头(16)。
6.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的储水箱(1)的中部为正方形或长方形的凹形结构，储水箱(1)上口的两侧边用螺丝联接有两直角压条(5)，形成两道滑槽。
7.根据权利要求1或6所述的全自动家用废水再利用装置，其特征在于所述的前盖(3)高于后盖(4)，前盖(3)的顶面设置有水槽(301)及圆形或长方型的下水口(302)，下水口(302)内设置有过滤器(6)，过滤器(6)为圆形或长方型的不锈钢丝网或丝帽结构，前盖(3)的前表面为平面或弧面形状，前盖(3)的中部为正方形或长方形的凹形(303)结构，前盖(3)和后盖(4)的轮廓形状与储水箱(1)的凹形结构相匹配吻合。
8.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的前盖(3)的中部为条状凹形(303)结构，储水箱(1)的中部为条状凹形结构与之对应，台式洗脸盆(17)的下水软管(18)从条状凹形(303)垂直放入储水箱(1)。
9.根据权利要求1所述的全自动家用废水再利用装置，其特征在于所述的控制电路中的潜水泵电机(M)的一端通过继电器(J)的触点(J-1)与电源一端连接，潜水泵电机(M)的另一端通过保险管(F)与电源的另一端连接，发光二极管(D6)、电阻(R)串联后跨接在潜水泵电机(M)两端，变压器(B)的初级线圈与电源连接，变压器(B)的次级线圈与桥式整流器(D1)-(D4)的输入端连接;桥式整流器(D1)-(D4)的一个输出端(01)为正电位输出端，桥式整流器(D1)-(D4)的另一个输出端(02)为地电位输出端;正电位输出端(01)串联一号水位开关(K-1)、继电器(J)的线圈、二号水位开关(K-2)与地电位输出端(02)连接，电容(C)跨接在正电位输出端(01)与地电位输出端(02)之间，续流二极管(D5)与继电器(J)并联。
说明书
全自动家用废水再利用装置
技术领域
本实用新型属于废水回收利用领域，涉及一种全自动家用废水再利用装置。
背景技术
在水资源日渐匮乏的年代，节水尤为重要。从每个家庭做起，将家用废水再利用是节水的有力措施，利国利民。
发明内容
本实用新型的目的在于提供一种全自动家用废水再利用装置，安装简便，造价低，可使每个家庭节水30-50%，节水效果好，利国利民。
本实用新型采用的技术方案：一种全自动家用废水再利用装置，包括马桶水箱水位开关、马桶水箱、水箱盖、电控插头、洗脸盆、下水软管及控制电路;其洗脸盆的下面插入有储水箱，储水箱顶部设置有前盖、后盖，马桶水箱的侧壁上卡装有弯头，弯头连接进水软管，进水软管的另一端穿过后盖的孔与储水箱内的潜水泵连通。
所述的洗脸盆连通的下水软管未端设置有接头，接头插入后盖的孔伸入储水箱内，接头内设置有过滤网，过滤网为不锈钢丝网或不规则的丝团结构。
所述的潜水泵上联接有潜水泵支架，潜水泵支架上设置有储水箱水位开关。
所述的弯头另一端位于马桶水箱内，联接有弯头支架，弯头支架上设置有马桶水箱水位开关。
所述的储水箱水位开关与马桶水箱水位开关通过导线连接潜水泵及电控插头。
所述的储水箱的中部为正方形或长方形的凹形结构，储水箱上口的两侧边用螺丝联接有两直角压条，形成两道滑槽。
所述的前盖高于后盖，前盖的顶面设置有水槽及圆形或长方型的下水口，下水口内设置有过滤器，过滤器为圆形或长方型的不锈钢丝网或丝帽结构，前盖的前表面为平面或弧面形状，前盖的中部为正方形或长方形的凹形结构，前盖和后盖的轮廓形状与储水箱的凹形结构相匹配吻合。
所述的前盖的中部为条状凹形结构，储水箱的中部为条状凹形结构与之对应，台式洗脸盆的下水软管从条状凹形垂直放入储水箱。
所述的控制电路中的潜水泵电机的一端通过继电器的触点与电源一端连接，潜水泵电机的另一端通过保险管与电源的另一端连接，发光二极管、电阻串联后跨接在潜水泵电机两端，变压器的初级线圈与电源连接，变压器的次级线圈与桥式整流器的输入端连接;桥式整流器的一个输出端为正电位输出端，桥式整流器的另一个输出端为地电位输出端;正电位输出端串联一号水位开关、继电器的线圈、二号水位开关与地电位输出端连接，电容跨接在正电位输出端与地电位输出端之间，续流二极管与继电器并联。
本实用新型不影响现有脸盆和马桶的结构和原有的使用功能，安装简便，造价低，使用率高，具调查抽水马桶用水量一般占家庭总用水量的50%左右，安装本实用新型可使每个家庭节水30-50%，节水效果显著，利国利民。
