申请日2010.01.13
公开(公告)日2010.07.07
IPC分类号C02F9/02
摘要

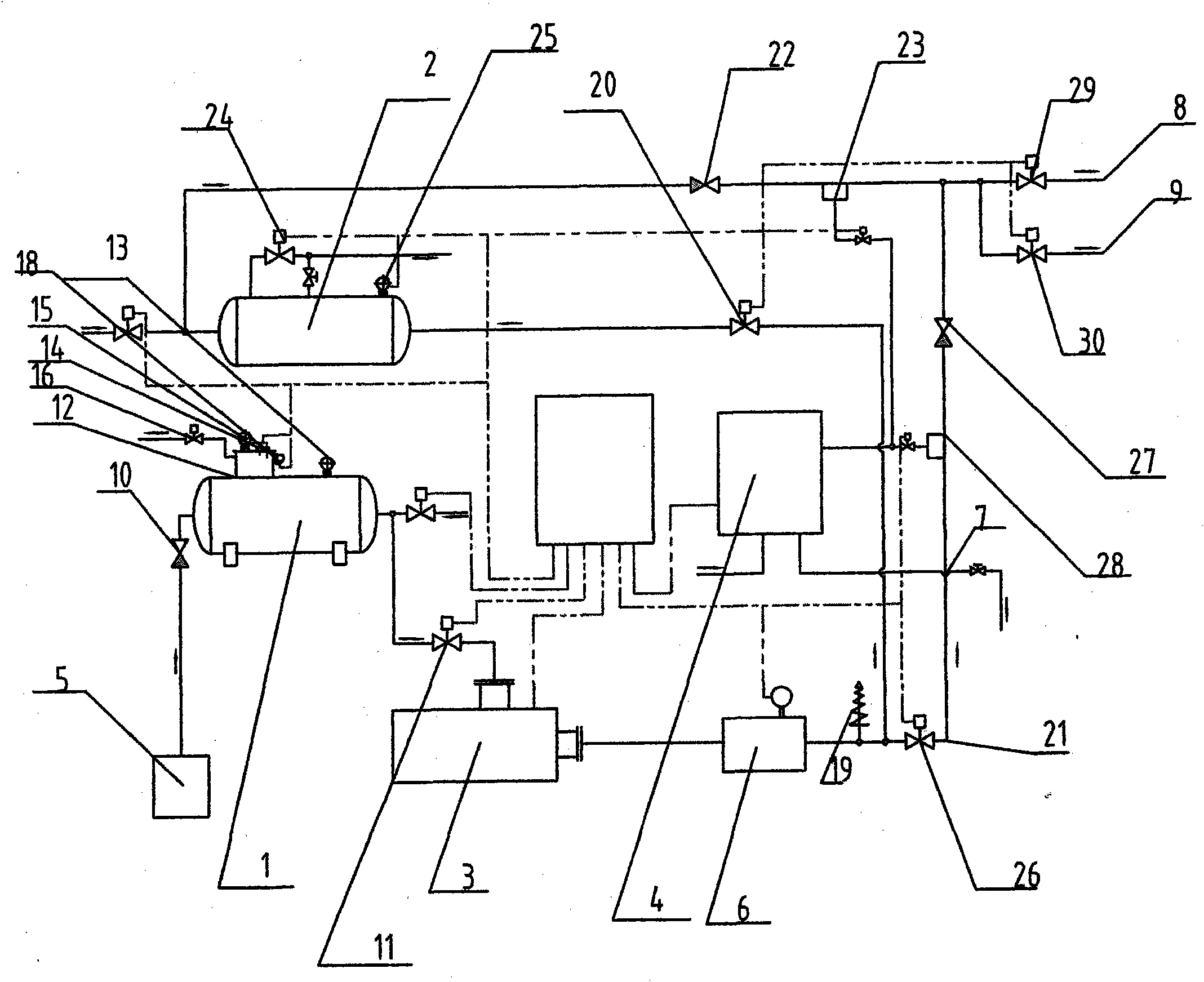

本发明公开了一种便于维护的处理含油污水的油水分离装置，它包括一级处理器(1)、二级处理器(2)、螺杆泵(3)和油份浓度报警记录仪(4)，所述的一级处理器(1)的输入端连接有粗滤器(5)，一级处理器(1)的输出端与螺杆泵(3)的入口连通，所述螺杆泵(3)的出口连接有滤袋式过滤器(6)，滤袋式过滤器(6)的出口处分为支路I(7)和支路II(21)，其中滤袋式过滤器(6)的出口通过支路I(7)与二级处理器(2)的入口连通，二级处理器(2)的出口与船舷的排放口(8)和舱底(9)连通，滤袋式过滤器(6)的出口通过支路II(21)与船舷的排放口(8)和舱底(9)连通。本发明的油水分离装置便于维修和维护。
翻译权利要求书
1.一种便于维护的处理含油污水的油水分离装置，它包括一级处理器(1)、二级处理器(2)、螺杆泵(3)和油份浓度报警记录仪(4)，所述的一级处理器(1)的输入端连接有粗滤器(5)，一级处理器(1)的输出端与螺杆泵(3)的入口连通，其特征是所述螺杆泵(3)的出口连接有滤袋式过滤器(6)，滤袋式过滤器(6)的出口处分为支路I(7)和支路II(21)，其中滤袋式过滤器(6)的出口通过支路I(7)与二级处理器(2)的入口连通，二级处理器(2)的出口与船舷的排放口(8)和舱底(9)连通，滤袋式过滤器(6)的出口通过支路II(21)与船舷的排放口(8)和舱底(9)连通。
2.根据权利要求1所述的一种便于维护的处理含油污水的油水分离装置其特征是所述二级处理器(2)内部的微滤元件采用单根连接的方式。
3.根据权利要求1或2所述的一种便于维护的处理含油污水的油水分离装置其特征是所述的一级处理器(1)及二级处理器(2)均为卧式安装。
说明书
一种便于维护的处理含油污水的油水分离装置
技术领域
本发明涉及一种便于维护的处理含油污水的油水分离装置。
背景技术
目前，公知的油水分离装置是由一级油水分离器、螺杆泵(柱塞泵)、油份浓度报警记录仪、电气控制箱、电磁阀膜组件等组成。滤器是喷熔式滤器，喷熔式滤器一旦堵塞就需更换，易造成二次污染，且过滤精度不高(100μm左右)，没有过滤掉的悬浮物容易堵塞二级处理器，造成二级处理器的膜组件更换频繁，运行成本提高、二次污染的机率增大、正常使用时间减少等等。
发明内容
本发明提供了一种便于维修和维护的处理含油污水的油水分离装置。
本发明采用了以下技术方案：一种便于维护的处理含油污水的油水分离装置，它包括一级处理器、二级处理器、螺杆泵和油份浓度报警记录仪，所述的一级处理器的输入端连接有粗滤器，一级处理器的输出端与螺杆泵的入口连通，所述螺杆泵的出口连接有滤袋式过滤器，滤袋式过滤器的出口处分为支路I和支路II，其中滤袋式过滤器的出口通过支路I与二级处理器的入口连通，二级处理器的出口与船舷的排放口和舱底连通，滤袋式过滤器的出口通过支路II与船舷的排放口和舱底连通。
所述二级处理器内部的微滤元件采用单根连接的方式;特征是所述的一级处理器及二级处理器均为卧式安装。
本发明具有以下有益效果：本明中的二级处理器内部的微滤元件采用单根连接的方式替换原来需要3-4根连在一起的方式，采用这种安装方法后更换微滤元件非常方便，又不需要更多的人力，1人即可完成此项工作。过滤元件改为滤袋，这样就减少了二级处理器更换微滤元件的频次，正常工作时间的周期也由原来的300个小时延长至2500小时。
