申请日2010.01.12
公开(公告)日2010.11.17
IPC分类号C02F1/40; C02F1/24
摘要
一种隔油沉淀一体化污水处理装置，目的是促进油污更快与水分离而上浮，去油效果好;本实用新型包括进水口、进水渠、排泥沟、配水花墙、曝气装置、平流沉淀池、出水堰及出水管、集油管;进水口与进水渠连通，进水渠通过配水花墙与平流沉淀池连通，排泥沟位于平流沉淀池中央，沿着平流沉淀池长度方向布置;曝气装置包括进气管、微孔曝气器以及连接固定件;微孔曝气器安装在平流沉淀池底部，靠近配水花墙处，沿着平流沉淀池宽度方向排列;集油管安装在平流池靠近末端的污水平面上，集油管出口向下弯通入排泥沟，出水槽安装在平流池末端，出水堰安装在出水槽与集油管之间，各出水槽出水汇集于出水管中。
翻译权利要求书
1.一种隔油沉淀一体化污水处理装置，其特征是包括进水口、进水渠、配水花墙、曝气装置、平流沉淀池、集油管、排泥沟、出水堰、出水堰和出水管、;进水口与进水渠连通，进水渠通过配水花墙与平流沉淀池连通;曝气装置包括进气管、微孔曝气器以及连接固定件;微孔曝气器安装在平流沉淀池底部，靠近配水花墙处，沿着平流沉淀池宽度方向排列;排泥沟位于平流沉淀池中央，沿着平流沉淀池长度方向布置;集油管安装在平流池靠近末端的污水平面上，集油管出口向下弯通入排泥沟，出水槽安装在平流池末端，出水堰安装在出水槽与集油管之间，出水槽与出水管连接。
2.如权利要求1所述的隔油沉淀一体化污水处理装置，其特征微孔曝气器的安装区域宽度不超过平流池总长度的1/13。
3.如权利要求1所述的隔油沉淀一体化污水处理装置，其特征是曝气器选用双向Endura∮50管式微孔曝气器。
4.如权利要求1所述的隔油沉淀一体化污水处理装置，其特征是出水堰和出水槽都为钢板制作而成。
说明书
一种隔油沉淀一体化污水处理装置
技术领域
本实用新型涉及一种水处理装置。
背景技术
在污水处理当中，平流式沉淀池用来去除污水中可沉固体悬浮物和漂浮物。废水经过平流沉淀之后，约可去除可沉物、油脂和漂浮物的50%。但是，有些工业废水含油量大，超过20mg/l以上，经过平流式沉淀池去除自然上浮的50%的石油类，仍然不能减轻后续处理工艺的负荷，影响后续处理工艺的效果，导致最终出水不能达标。
发明内容
本实用新型目的是为克服上述已有技术的不足，提供一种可促进油污更快与水分离而上浮、去油效果好的隔油沉淀一体化污水处理装置。

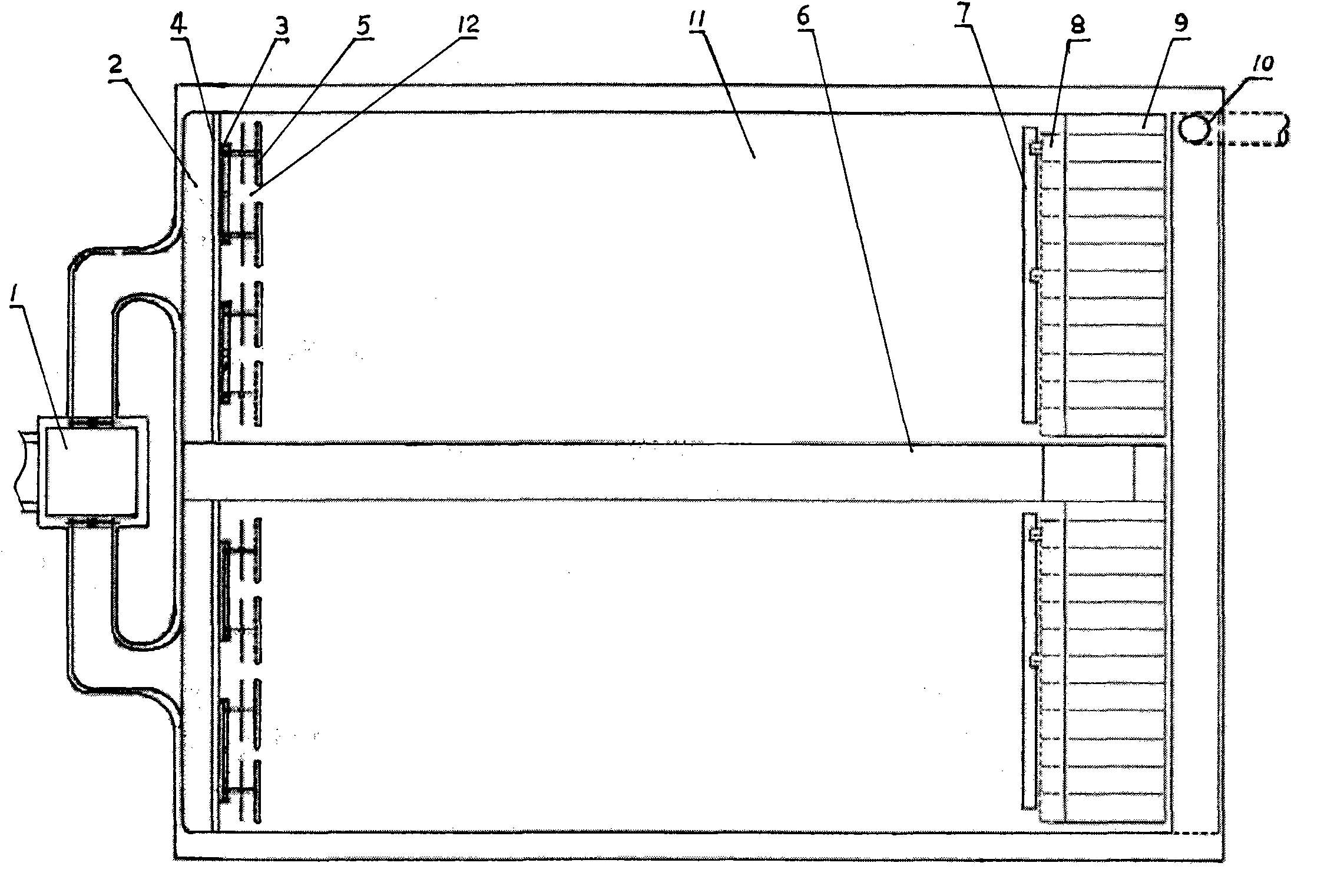

本实用新型包括进水口、进水渠、配水花墙、曝气装置、平流沉淀池、集油管、排泥沟、出水堰、出水槽和出水管;进水口与进水渠连通，进水渠通过配水花墙与平流沉淀池连通;曝气装置包括进气管、微孔曝气器以及连接固定件;微孔曝气器安装在平流沉淀池底部，靠近配水花墙处，沿着平流沉淀池宽度方向排列。为了不影响沉淀效果，微孔曝气器的安装区域宽度不超过平流池总长度的1/13。排泥沟位于平流沉淀池中央，沿着平流沉淀池长度方向布置;集油管安装在平流池靠近末端的污水平面上，集油管出口向下弯通入排泥沟，通过手轮旋转集油管角度，撇走池面上的油污，通过集油管出口流入池中间的排泥沟，同污泥一同排走。出水堰和出水槽都为钢板制作而成，出水槽安装在平流池末端，出水堰安装在出水槽与集油管之间，出水槽与出水管连接;污水经过去油沉淀后，通过出水堰流入出水槽，汇集于出水管中流到下工序。曝气器选用双向Endura∮50管式微孔曝气器，曝气均匀，冲击小，易于油和水的分离，且不影响沉淀效果。
压缩空气通过曝气器在水中产生大量的微细气泡，使其附着在悬浮油污颗粒上，造成密度小于水的状态，利用浮力原理使它浮在水面，从而达到去油的目的。污水经过流入区进入沉淀区时水中的固体悬浮物在重力作用下沉淀至池底，上清液经过池末端的出水槽进入下道工序，而污泥通过吸泥机抽到排泥沟排走。
本实用新型可以一池多用，不仅可以单独用来去除可沉固体悬浮物和漂浮物，也可用作专门去油的设施，或集沉淀、除油两者为一体。曝气器数量的根据废水油含量、流入区面积以及所选曝气器的额定服务面积来确定。实现了利用一种水处理设施达到了沉淀池和气浮池的效果。
