申请日2009.09.28
公开(公告)日2010.07.07
IPC分类号B01D29/31; B01D29/66; B01D29/64
摘要
一种城市生活污水全自动水力滤污器，由壳体、滤网筒、分隔挡板组成，壳体呈圆筒形，设有转动轴，转动轴上套装有滤网筒，在壳体和滤网筒内设有分隔挡板，将壳体和滤网筒内分为大小不等的扇形面积，分别为壳体内滤网筒外进水区A、滤网筒内出水区B、滤网筒内回水区B1、壳体内滤网筒外出水区B2;城市原生污水进水管口和回水管口分别设置在壳体的右侧和左侧，滤网筒内出水区B设有出水管口，滤网筒内回水区B1设有进水管口，与滤网筒内回水区回流反冲洗管口连通，壳体内滤网筒外出水区B2与壳体外回水管口连通。优点是，滤网筒不设电动机等专门外界动力，具有节能、自动清除、反冲洗生活污水杂物的功能。适用于城市生活污水全自动水力滤污器。
权利要求书

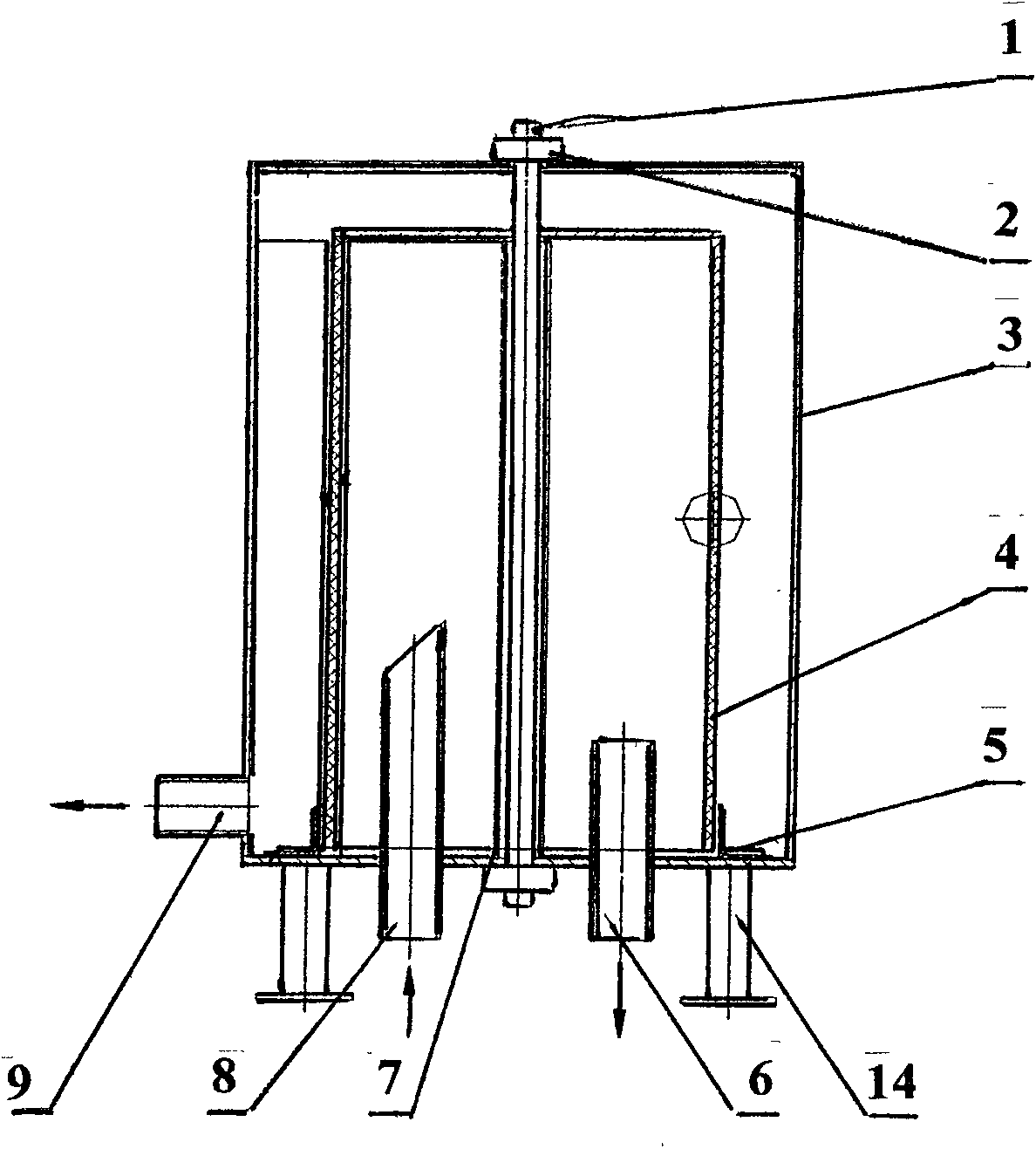

1.一种城市生活污水全自动水力滤污器，由壳体、滤网筒、分隔挡板、进水管、回水管组成，其特征是，壳体呈圆筒形，中部设有转动轴，转动轴上套装有滤网筒，在壳体和滤网筒内设有分隔挡板，将壳体和滤网筒内分为大小不等的扇形面积，分别为壳体内滤网筒外进水区A、滤网筒内出水区B、滤网筒内回水区B1、壳体内滤网筒外出水区B2，壳体外城市原生污水进水管口和壳体外回水管口分别设置在壳体的右侧和左侧，滤网筒内出水区B设有出水管口，滤网筒内回水区B1设有进水管口，与滤网筒内回水区回流反冲洗管口连通，壳体内滤网筒外出水区B2与壳体外回水管口连通。
2.如权利要求1所述的城市生活污水全自动水力滤污器，其特征是，滤网筒由不锈钢丝滤网及不锈钢骨架做成，上部为封闭钢板并与转动轴固定，下部为敞开口，设有支撑角钢。
3.如权利要求1所述的城市生活污水全自动水力滤污器，其特征是，在滤网筒内B1区内设有毛刷，毛刷的一端固定连接在壳体的内壁上，毛刷的另一端与旋转滤网筒的内表面接触。
说明书
城市生活污水全自动水力滤污器
技术领域
本实用新型属于污水处理，特别涉及一种城市生活污水再利用的全自动水力滤污器。
背景技术
城市生活污水含有污物，同时含有可利用的能源，如提供用于空调换热器的能源，必须预先进行滤污，以防止污物对污水管路和设备的污染和堵塞。为了在生活污水不间断流动过程中进行除污，必须设置过滤设备。现有在污水系统中设置滚筒格栅滤污的方法，但都设有滤污装置的动力驱动电机，设备比较复杂。
发明内容
本实用新型的目的是，滤网筒不设电动机等专门外界动力，依靠城市污水干管或污水池的污水泵抽送污水的压力冲动滤网筒转动，进行滤污，即利用水力自动冲洗滤网，达到节能、自动清除生活污水杂物的效果。
本实用新型的技术方案是：一种城市生活污水全自动水力滤污器，由壳体、滤网筒、分隔挡板、进水管、回水管组成，壳体呈圆筒形，中部设有转动轴，转动轴上套装有滤网筒，在壳体和滤网筒内设有分隔挡板，将壳体和滤网筒内分为大小不等的扇形面积，分别为壳体内滤网筒外进水区A、滤网筒内出水区B、滤网筒内回水区B1、壳体内滤网筒外出水区B2，壳体外城市原生污水进水管口和壳体外回水管口分别设置在壳体的右侧和左侧，滤网筒内出水区B设有出水管口，滤网筒内回水区B1设有进水管口，滤网筒内回水区B1与滤网筒内回水区回流反冲洗管口连通，壳体内滤网筒外出水区B2与壳体外回水管口连通。
如上所述的滤污器，滤网筒由不锈钢丝滤网及不锈钢骨架做成，上部为封闭钢板并与转动轴固定，下部为敞开口，设有支撑角钢;
如上所述的滤污器，在滤网筒内B1区内设有毛刷，毛刷的一端固定连接在壳体的内壁上，毛刷的另一端与旋转滤网筒的内表面接触，用来刷掉滤网内外壁表面的杂物。
本实用新型的优点是，滤网筒不设电动机等专门外界动力，全靠城市污水干管或污水池的污水泵抽送污水的压力冲动滤网筒周边的离心力而转动，因此具有节能、自动清除、反冲洗生活污水杂物的功能。即本滤污器仅利用水力自动冲洗滤网、反洗过滤，具有很好的节能自动运转之功能。本实用新型适用于城市生活污水全自动水力滤污器。
