申请日2009.09.21
公开(公告)日2010.06.23
IPC分类号C02F9/04; C02F1/52; C02F103/44; C02F1/28; C02F1/50
摘要
本实用新型的一种洗车废水回收设备，包括依次连接的第一级处理装置、第二级处理装置以及第三级处理装置，其中，第一级处理装置用于对洗车废水加压，并将加压后的洗车废水与预置化学药剂相混合，获取第一中间产物;第二级处理装置用于依据重力及密度，对第一中间产物进行分离，获取第二中间产物;第三级处理装置用于进一步过滤第二中间产物。本实用新型针对洗车用水对水质要求不高的特点，设置三级水处理装置，使洗车污水能够重复利用，大量节约水资源，保护环境。
权利要求书
1.一种洗车废水回收设备，其特征在于，包括依次连接的第一级处理装置、第二级处理装置以及第三级处理装置，其中，
所述第一级处理装置用于对所述洗车废水加压，并将加压后的洗车废水与预置化学药剂相混合，获取第一中间产物;所述第二级处理装置用于依据重力及密度，对所述第一中间产物进行分离，获取第二中间产物;所述第三级处理装置用于进一步过滤所述第二中间产物。

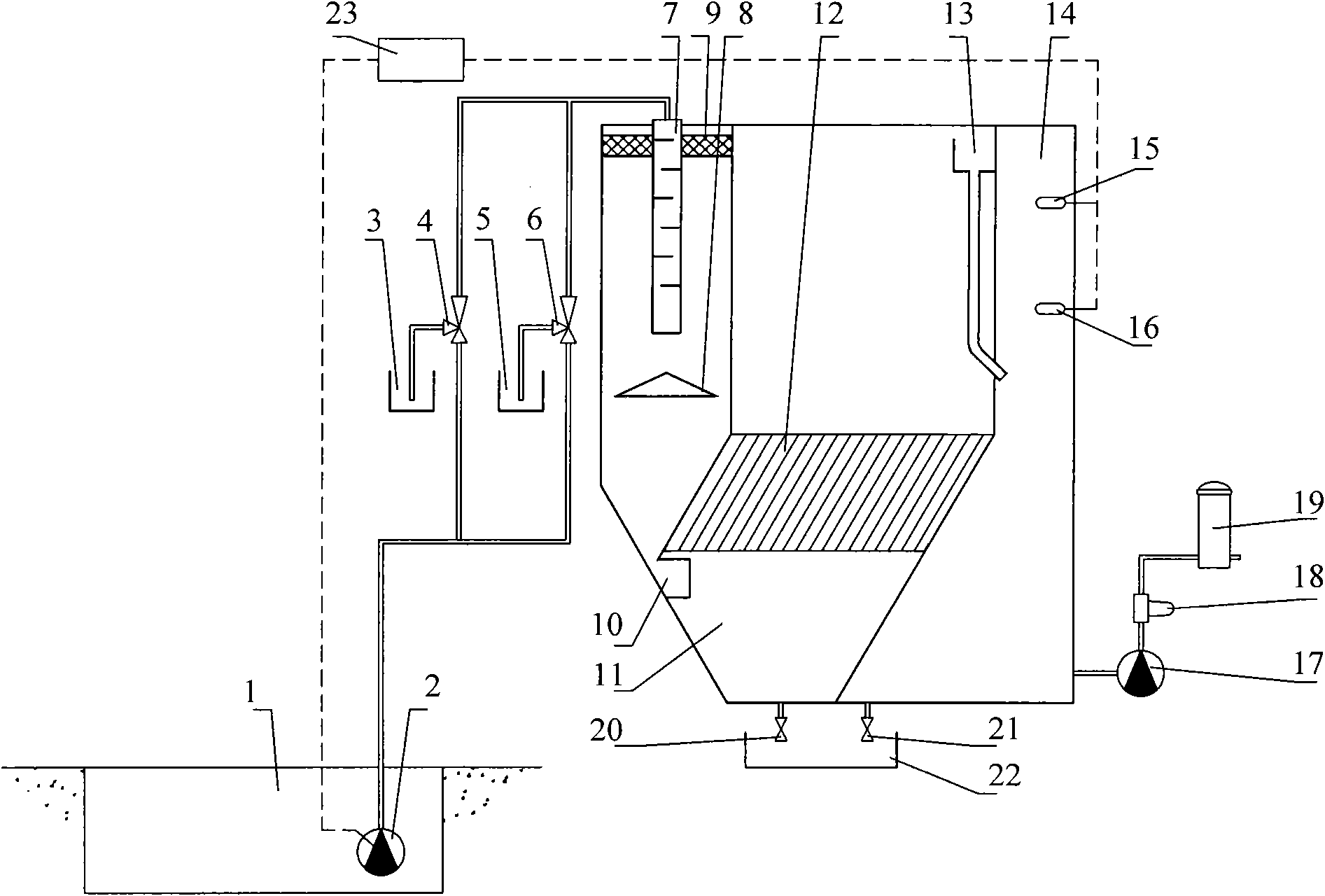

2.根据权利要求1所述的废水回收设备，其特征在于，所述第一级处理装置包括：潜污泵、所述潜污泵与至少一个水射器相连接，所述每一水射器配置有一个用于放置所述化学药剂的药箱;并且，所述水射器的另一端均连接至用于合成所述第一中间产物的容器。
3.根据权利要求2所述的废水回收设备，其特征在于，所述第二级处理装置包括布水腔、设置于所述布水腔中的反射板和吸油毡。
4.根据权利要求3所述的废水回收设备，其特征在于，所述第二级处理装置还包括与所述布水腔相连接的沉淀腔，所述沉淀腔与包含有多个斜管组成的斜管区连通，所述斜管区用于进一步沉淀所述第一中间产物中的大颗粒物质。
5.根据权利要求4所述的废水回收设备，其特征在于，所述第三级处理装置包括：依次顺序连接的溢流槽、贮水箱、供水泵、过滤器，所述溢流槽与所述沉淀区连通。
6.根据权利要求5所述的废水回收设备，其特征在于，所述第三级处理装置还包括泵自动控制器，所述泵自动控制器连接于所述供水泵与所述过滤器之间。
7.根据权利要求6所述的废水回收设备，其特征在于，所述贮水箱内设置有高液位开关和中液位开关，所述第三级处理装置还包括有电控设备，所述高液位开关、所述中液位开关与所述电控设备的一端相连接，所述电控设备的另一端与所述潜污泵相连接。
8.根据权利要求7所述的废水回收设备，其特征在于，所述过滤器包括组合式滤芯，所述组合式滤芯由纤维活性炭与烧结陶瓷组成。
9.根据权利要求8所述的废水回收设备，其特征在于，所述第一级处理装置包括两个水射器，所述水射器分别配置有一个药箱，所述药箱中的化学药剂分别为絮凝剂、次氯酸钙溶液。
10.根据权利要求9所述的废水回收设备，其特征在于，所述沉淀箱设置有排污阀，所述贮水箱设置有排水阀。
说明书
洗车废水回收设备
技术领域
本实用新型涉及一种污水回收，特别的，涉及一种洗车废水回收设备。
背景技术
随着人民群众生活水平的日益提高，私家车的拥有量不断增加，洗车场的数量和洗车用水量也随着增加。目前，大部分洗车场洗车后的水直接排放。这与国家提倡的“节能减排”政策背道而驰。因此洗车水回用装置有很好的应用前景。
市场上，较多的产品是采用中空纤维膜超滤技术，这种工艺特点是出水水质好，但洗车水水质要求不高，膜法显得有点“大材小用”，而且超滤膜在使用过程中，容易堵，清洗维护也很麻烦。
实用新型内容
本实用新型是为了克服上述现有技术中缺陷，提供一种洗车废水回收设备，该设备能够针对洗车水水质要求不高的特点，有针对性的对废水进行回收。
本实用新型的一种洗车废水回收设备，包括依次连接的第一级处理装置、第二级处理装置以及第三级处理装置，其中，所述第一级处理装置用于对所述洗车废水加压，并将加压后的洗车废水与预置化学药剂相混合，获取第一中间产物;所述第二级处理装置用于依据重力及密度，对所述第一中间产物进行分离，获取第二中间产物;所述第三级处理装置用于进一步过滤所述第二中间产物。
上述技术方案中，所述第一级处理装置包括：潜污泵、所述潜污泵与至少一个水射器相连接，所述每一水射器配置有一个用于放置所述化学药剂的药箱;并且，所述水射器的另一端均连接至用于合成所述第一中间产物的容器。
上述技术方案中，所述第二级处理装置包括布水腔、设置于所述布水腔中的反射板和吸油毡。
上述技术方案中，所述第二级处理装置还包括与所述布水腔相连接的沉淀腔，所述沉淀腔与包含有多个斜管组成的斜管区连通，所述斜管区用于进一步沉淀所述第一中间产物中的大颗粒物质。
上述技术方案中，所述第三级处理装置包括：依次顺序连接的溢流槽、贮水箱、供水泵、过滤器，所述溢流槽与所述沉淀区连通。
上述技术方案中，所述第三级处理装置还包括泵自动控制器，所述泵自动控制器连接于所述供水泵与所述过滤器之间。
上述技术方案中，所述贮水箱内设置有高液位开关和中液位开关，所述第三级处理装置还包括有电控设备，所述高液位开关、所述中液位开关与所述电控设备的一端相连接，所述电控设备的另一端与所述潜污泵相连接。
上述技术方案中，所述过滤器包括组合式滤芯，所述组合式滤芯由纤维活性炭与烧结陶瓷组成。
上述技术方案中，所述第一级处理装置包括两个水射器，所述水射器分别配置有一个药箱，所述药箱中的化学药剂分别为絮凝剂、次氯酸钙溶液。
上述技术方案中，所述沉淀箱设置有排污阀，所述贮水箱设置有排水阀。
与现有技术相比，本实用新型具有以下有益效果：针对洗车用水对水质要求不高的特点，设置三级水处理装置，使洗车污水能够重复利用，大量节约水资源，保护环境。
