申请日2009.09.22
公开(公告)日2011.04.20
IPC分类号E03C1/12
摘要
一种底座式的洗衣机废水零能耗收集全自动冲厕节水箱。外观呈长方体或正方体，放置于洗衣底部，存储日常洗衣机排出的废水，通过具有感应功能的水泵，自动向马桶水箱供水，实现洗衣机废水的智能化二次利用。该节水箱同时带有水流切换功能，能够根据节水箱的蓄水量情况自动在回收水与自来水之间做自动切换，从而实现家庭的一次性安装，永久节水的功能。该节水箱安装简单，成本低，使用方便，不额外占用空间。
权利要求书
1.一种底座式洗衣机废水零能耗收集全自动冲厕节水箱，通过节水箱、抽水泵、水压感应开关、水位监控开关、水管切换开关实现家庭洗衣机废水的全自动回收冲厕利用。其特征是：革命性的将节水箱放置于洗衣机底部，实现了回收废水的零能源消耗，安装后全自动运行，无需人工控制。
2.根据权利要求书1所述的底盘式洗衣机废水零能耗收集全自动冲厕节水箱，其特征是：抽水泵与压力感应开关相连接，根据马桶内水压变化自动向马桶水箱内供水。
3.根据权利要求书1所述的底盘式洗衣机废水零能耗收集全自动冲厕节水箱，其特征是：节水箱的水管切换开关与马桶水箱以及自来水管相连接，水位监控开关与水管切换开关相连接，根据节水箱的水量可实现回收水与自来水的全自动智能切换。
说明书
底座式洗衣机废水零能耗收集全自动冲厕节水箱
所属技术领域
本发明为一款全自动的家庭节水装置，能够零能耗的回收全部家庭洗衣机废水，并在消耗少量电能的情况下实现向马桶水箱的自动供水。
背景技术
家庭洗衣机排出的废水具有极高的二次利用价值，可用来冲厕以实现节水目的。但目前公知的专利技术解决方案，在安装时需要进行大面积的改装，在回收每次洗衣机排出的废水时需要通过水泵进行抽取，消耗大量电能。同时，现有的技术方案构造复杂造价高昂，很难面向家庭进行普及应用。
发明内容
为了克服现有家庭节水技术的不足，本发明通过底座式式的结构设计，将洗衣机置于节水箱之上，在收集洗衣机废水时不消耗能源，同时节约了占地面积，安装极其简单便捷，节水箱通过带有压力感应的水泵自动向马桶水箱进行供水，并带有废水与自来水自动切换供水功能，实现了一次性的简单安装，永久性的洗衣机废水回收利用目标。本发明的构造简单，成本低廉，同时避免了回收废水时不必要的能源消耗，以最小的代价实现了废水冲厕的节水目标。
技术方案

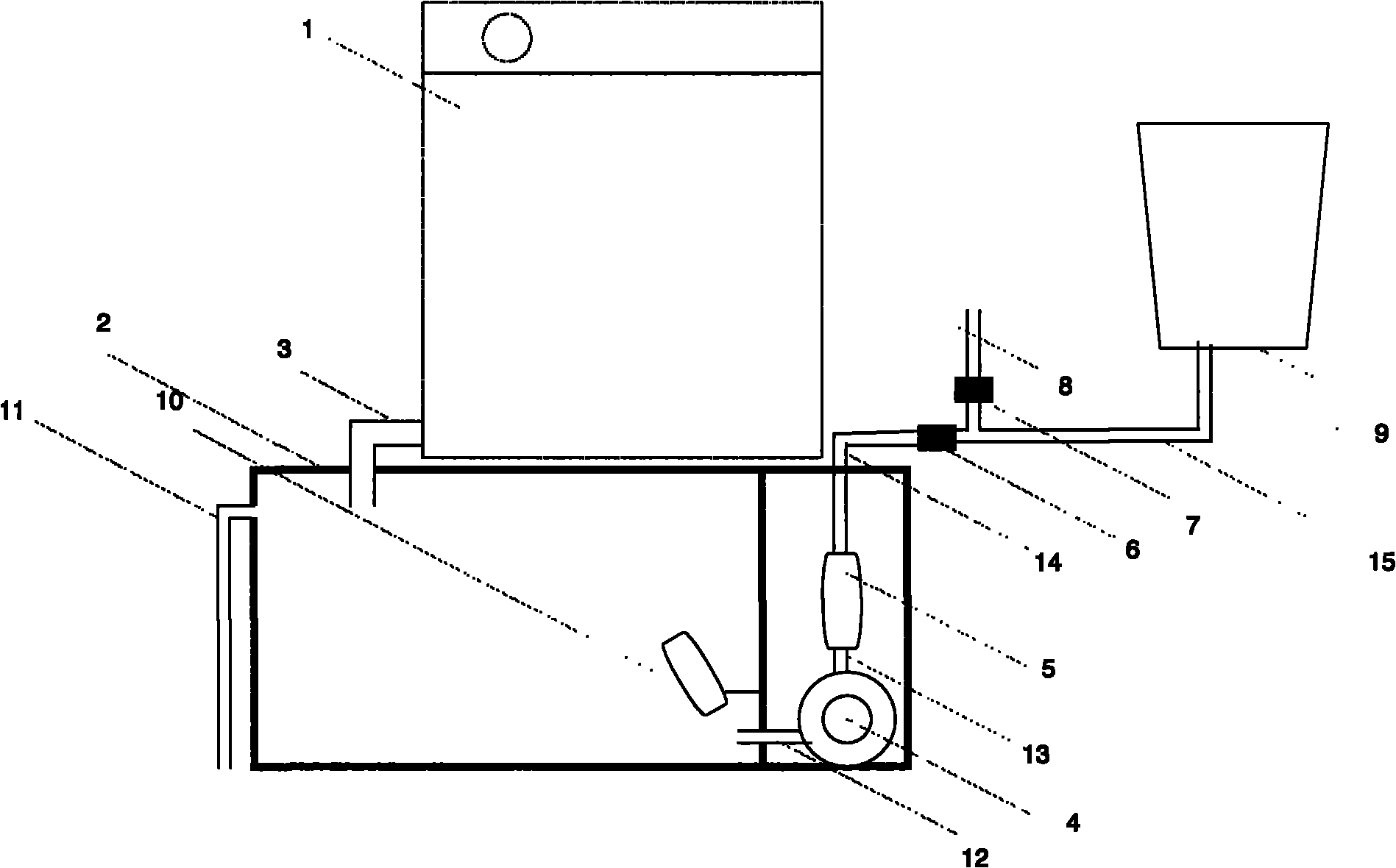

本品通过洗衣机底座式的布局概念有效的解决了蓄水空间问题，洗衣机废水通过自然重力自动流入节水箱避免了收集废水时不必要的能源消耗。节水箱结构上，通过低能耗水泵和自动感应开关，根据马桶水箱的水量自动向其供水。节水箱水位监测开关根据节水箱的水位，一旦节水箱无水，则通过水管切换开关自动切换到自来水管，由自来水对马桶进行供水。一旦节水箱再次进水，则水管切换开关再次切换至废水供水状态。
本发明的有益效果是：在不影响原本家庭任何设施的情况下，仅需将节水箱置于洗衣机下，再连接两个出入水口，即可实现对洗衣机废水的全部回收与自动冲厕使用。安装完成后即无需任何人工操作。
