申请日2009.10.16
公开(公告)日2010.07.07
IPC分类号C02F9/14; C02F3/28; C02F3/12; C02F1/24
摘要
一种高浓度有机废水和中水处理一体化净水器，属于净水器，分别由射流气浮室的射流反应室(7)、平流气浮室(6)，活性污泥循环上向流污泥床改良SBR的生物选择室(5)、预处理室(18)、主处理室(21)和轻质滤料曝气生物过滤室(30)三大部分组成一体化净水器，使设备综合性能更好，节省占地面积和投资，便于实现自动控制，能一次处理高浓度有机废水达到中水回用水平，本实用新型适用于生活污水、屠宰废水、纺织印染废水及其它有机废水处理成再生水回用，特别是单池间隙进出水或多格连续进出水，具有射流气浮、生物选择、上向流厌氧污泥床或好氧床的预反应室、上向流活性污泥室，并实现了活性污泥的回流和轻质滤料曝气生物滤池的高浓度有机废水和中水一体化净水器。
权利要求书

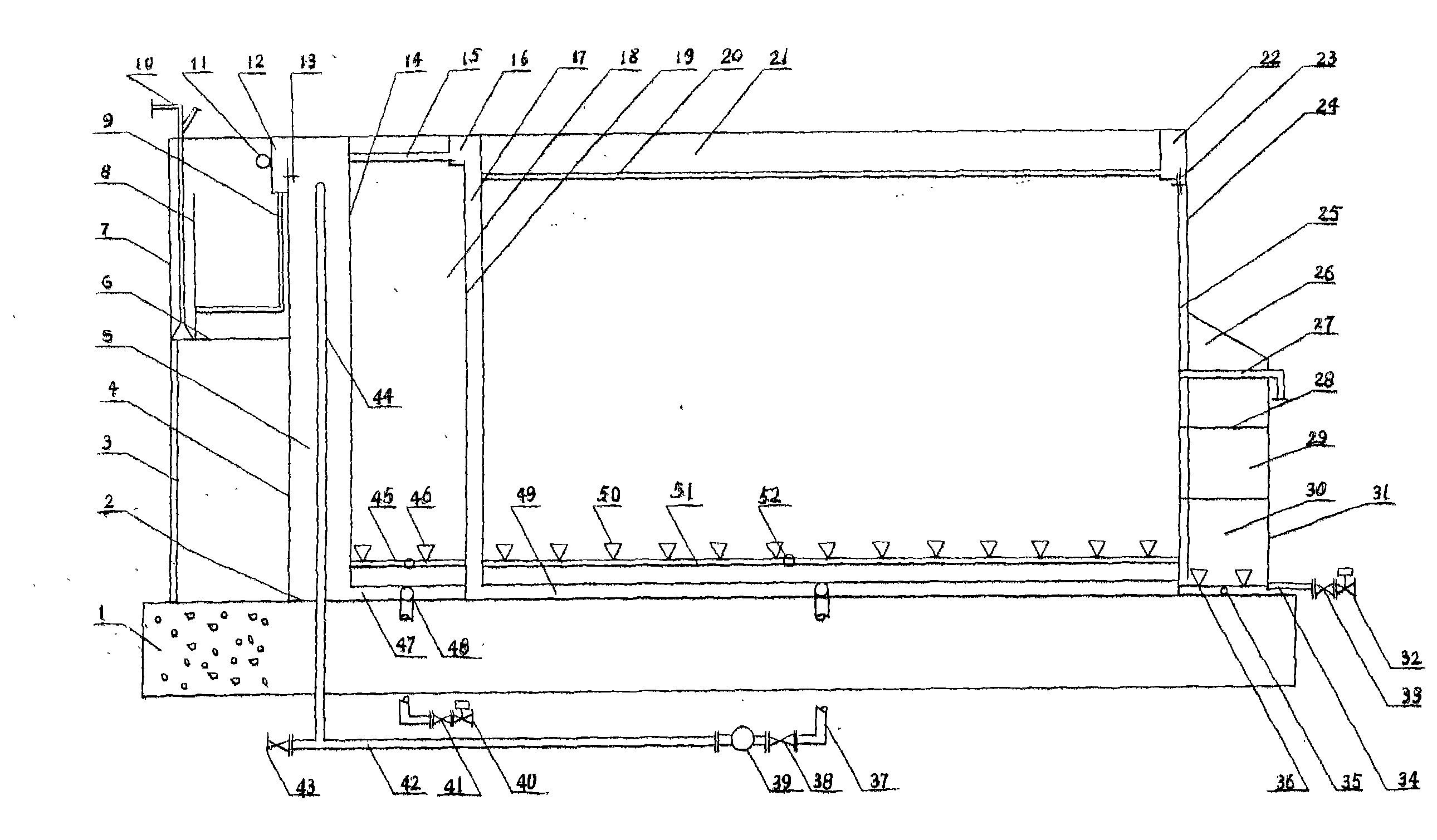

1.一种高浓度有机废水和中水处理一体化净水器，分别由射流气浮室的射流反应室、平流气浮室，活性污泥循环上向流污泥床改良SBR的生物选择室、预处理室、主处理室和轻质滤料曝气生物过滤室三大部分组成，其特征在于：设备前段的射流气浮室的结构形式是由射流反应室(7)和平流气浮室(6)的可独立的组合体：
A.射流反应室(7)：射流反应室(7)与平流气浮室(6)共底板，底板一端焊接在选择室壁板(4)上，另一端焊接在支撑(3)上，支撑(3)安装在基础(1)上，射流反应室(7)与平流气浮室(6)共配水板(8)，配水板(8)与射流反应室(7)壁板都焊接在平流气浮室(6)底板上。另两壁板焊接在选择室壁板(4)上，射流反应室(7)内安装射流泵(10)，并固定在底板上;
B.平流气浮室(6)：气浮出水管(9)下端焊接在配水板(8)上，上端焊接在气浮室出水斗(12)上，并通入斗内焊接在选择室壁板(4)上，出渣管(11)焊接在射流反应室壁板的另两长壁板上，并通出板外，调节堰(13)上有调节孔以螺栓与选择室壁板(4)相连接;
设备中段的活性污泥循环上向流污泥床改良SBR的结构形式是由生物选择室(5)、预处理室(18)、主处理室(21)组成的可独立体组合体：
A.公用底板与两长壁板：公用底板(2)与两长壁板为生物选择室(5)、预处理室(18)、主处理室(21)、曝气生物过滤室(30)所共用，公用底板(2)安装在基础(1)上;
B.预处理室(18)：预处理室(18)与生物选择室(5)共中央壁板(14)，中央壁板(14)焊接在公用底板(2)上，多孔配水管(47)安装在公用底板(2)上，一端与生物选择室(5)相通，另一端焊接在与预处理室壁板(19)上，排泥管(48)焊接在多孔配水管(47)上，并通出室外与阀门(41)相连接，阀门(41)又与电控排泥阀(40)相连接，供风管(45)为T形管或管网，其横向管的两端分别安装在中央壁板(14)与预处理室壁板(19)上，纵向管通向室外，供风管(45)上安装曝气头(46)，预处理室壁板(15)一端焊接在中央壁板(14)上，另一端焊接在预处理室集水槽(16)上，并与预处理室集水槽(16)相通;
C.主处理室(21)：主处理室(21)的外侧壁板(25)焊接在公用底板(2)上，主处理室配水竖管(17)焊接在预处理室壁板(19)上，下端焊接多孔配水管(49)，并与之相通，多孔配水管(49)安装在公用底板(2)上，多孔配水管(49)的另一端焊接在主处理室外侧壁板(25)上，多孔配水管(49)上焊有回流泵进水管(37)，并通向室外，与阀门(38)相连接，回流泵(39)的进水端与阀门(38)相连，出水端与回流泵出水管(42)相连接，曝气头(50)安装在配风管(51)上，配风管(51)安装在预处理室壁板(19)和主处理室外侧壁板(25)上，并由供风管(52)通出室外，顶部的集水管焊接在预处理室壁板(19)与集水槽(22)上，并与槽内相通，集水槽(22)焊接在主处理室外侧壁板(25)，调节堰(23)安装在主处理室外侧壁板(25)上与竖管(24)相通;
D.生物选择室(5)：生物选择室(5)的壁板(4)焊接在公用底板(2)上，室内焊有回流水管(44)通出室外，并与回流泵出水管(42)焊接，排出阀门(43)安装在回流泵出水管(42)上，回流泵出水管(42)与回流泵(39)相连接;
轻质滤料曝气生物过滤室(30)为可独立体：生物过滤室(30)的过滤室壁板(31)焊接在共用底板(2)与两长壁板上，竖管(24)焊接在主处理室外侧壁板(25)上，并穿过清水箱(26)通入滤池底部，底部有反洗排水管(34)焊在过滤室壁板(31)外，并通向滤室内，阀门(33)与反洗排水管(34)连接，电控排水阀(32)连接阀门(33)上，供风管(35)安装在共用底板(2)上，并通向室外，供风管(35)上安装有曝气头(36)，在滤室中部有滤板(28)焊接在壁板上，板下填轻质滤料(29)，上有清水箱(26)，箱内出水管(27)一端焊接在主处理室外侧壁板(25)上，另一端与过滤室壁板(31)焊接，并通出箱外。
2.根据权利要求1所述的高浓度有机废水和中水处理一体化净水器，其特征在于：射流气浮室、活性污泥循环上向流污泥床改良SBR和轻质滤料曝气生物滤室分开时都是一各独立体，它们可以根据水质要求进行不同的组合或分开独立进行水处理，
A.射流气浮室：以射流反应室(7)内安装射流泵(10)能吸进空气，扩散微气泡和搅拌反应，代替了传统加压曝气的溶气系统和接触室;
B.活性污泥循环上向流污泥床改良SBR：其预处理室(18)为上向流厌氧污泥床，并配有曝气系统，可以根据水质要求随机使用厌氧、缺氧或好氧运行，其主处理室(21)为上向流进水，使进水时同时进行缺氧、厌氧沉淀和出水处理，没有滗水器;
C.轻质滤料曝气生物滤室(30)：采用清水箱的水对滤料进行冲洗，不设水泵冲洗系统，可以实行曝气和不曝气的纯过滤处理。
说明书
高浓度有机废水和中水处理一体化净水器
技术领域：本实用新型涉及净水器，特别是一种高浓度有机废水和中水处理一体化净水器。
背景技术：现有技术最流行的再生水处理设备多为各处理单元分列式或处理工序少的一体化净水器。如单独的加压气浮、充气气浮、CASS改良SBR和轻质滤料分列式净水、或A2/O和它的改良工艺一体化净水器。它们的共同特点有三：一是各单元分列，占地面积大，造价高;二是管理复杂，实现全自动化运行复杂;三是效率低，综合处理能力差，不容易变动处理工艺。
发明内容：本实用新型的目的在于提供一种将各种高效净水工艺水平排列，实现了多功能一体化的，新型射流气浮，新型上向流活性污泥循环和没有滗水器的改良的SBR，轻质滤料曝气生物滤池，能排出熟化污泥的，单池间隙进出水或多格连续进出水的，便于实现自动化运行的新型高浓度有机废水处理和中水处理设备。它能将BOD5和油脂分别从750mg/L和300mg/L一次降到中水回用的水平。
本实用新型的构成：分别由射流气浮室的射流反应室、平流气浮室，活性污泥循环上向流污泥床改良SBR的生物选择室、预处理室、主处理室和轻质滤料曝气生物过滤室三大部分组成，设备前段的射流气浮室的结构形式是由射流反应室和平流气浮室的可独立的组合体：
A.射流反应室与平流气浮室共底板，底板一端焊接在选择室壁板上，另一端焊接在支撑上，支撑安装在基础上，射流反应室与平流气浮室共配水板，配水板与射流反应室壁板都焊接在平流气浮室底板上。另两壁板焊接在选择室壁板上，射流反应室内安装射流泵，并固定在底板上;
B.平流气浮室：气浮出水管下端焊接在配水板上，上端焊接在气浮室出水斗上，并通入斗内焊接在选择室壁板上，出渣管焊接在射流反应室壁板的另两长壁板上，并通出板外，调节堰上有调节孔以螺栓与选择室壁板相连接;
设备中段的活性污泥循环上向流污泥床改良SBR的结构形式是由生物选择室、预处理室、主处理室组成的可独立体组合体：
A.公用底板与两长壁板：公用底板与两长壁板为生物选择室、预处理室、主处理室、曝气生物过滤室所共用，公用底板安装在基础上;
B.预处理室：预处理室与生物选择室共中央壁板，中央壁板焊接在公用底板上，多孔配水管安装在公用底板上，一端与生物选择室相通，另一端焊接在与预处理室壁板上，排泥管焊接在多孔配水管上，并通出室外与阀门相连接，阀门又与电控排泥阀相连接，供风管为T形管或管网，其横向管的两端分别安装在中央壁板与预处理室壁板上，纵向管通向室外，供风管上安装曝气头，预处理室壁板一端焊接在中央壁板上，另一端焊接在预处理室集水槽上，并与预处理室集水槽相通;
C.主处理室：主处理室的外侧壁板焊接在公用底板上，主处理室配水竖管焊接在预处理室壁板上，下端焊接多孔配水管，并与之相通，多孔配水管安装在公用底板上，多孔配水管的另一端焊接在主处理室外侧壁板上，多孔配水管上焊有回流泵进水管，并通向室外，与阀门相连接，回流泵的进水端与阀门相连，出水端与回流泵出水管相连接，曝气头安装在配风管上，配风管安装在预处理室壁板和主处理室外侧壁板上，并有供风管通出室外，顶部的集水管焊接在预处理室壁板与集水槽上，并与槽内相通，集水槽焊接在主处理室外侧壁板，调节堰安装在主处理室外侧壁板上与竖管相通;
D.生物选择室：生物选择室的壁板焊接在公用底板上，室内焊有回流水管通出室外，并与回流泵出水管焊接，排出阀门安装在回流泵出水管上，回流泵出水管与回流泵相连接;
轻质滤料曝气生物过滤室为可独立体：生物过滤室的过滤室壁板焊接在共用底板与两长壁板上，竖管焊接在主处理室外侧壁板上，并穿过清水箱通入滤池底部，底部有反洗排水管焊在过滤室壁板外，并通向滤室内，阀门与反洗排水管连接，电控排水阀连接阀门上，供风管安装在共用底板上，并通向室外，供风管上安装有曝气头，在滤室中部有滤板焊接在壁板上，板下填轻质滤料，上有清水箱，箱内出水管一端焊接在主处理室外侧壁板上，另一端与过滤室壁板焊接，并通出箱外。
射流气浮室、活性污泥循环上向流污泥床改良SBR和轻质滤料曝气生物滤室分开时都是一各独立体，它们可以根据水质要求进行不同的组合或分开独立进行水处理，
A.射流气浮室：以射流反应室内安装射流泵能吸进空气，扩散微气泡和搅拌反应，代替了传统加压曝气的溶气系统和接触室;
B.活性污泥循环上向流污泥床改良SBR：其预处理室为上向流厌氧污泥床，并配有曝气系统，可以根据水质要求随机使用厌氧、缺氧或好氧运行，其主处理室为上向流进水，使进水时同时进行缺氧、厌氧沉淀和出水处理，没有滗水器;
C.轻质滤料曝气生物滤室：采用清水箱的水对滤料进行冲洗，不设水泵冲洗系统，可以实行曝气和不曝气的纯过滤处理。
与现有技术比较，本实用新型将气浮室、生物选择室、预处理室、主处理室和生物滤室有机组合成一体化净水器。使设备综合性能更好，节省占地面积和投资，便于实现自动控制，能一次处理高浓度有机废水达到中水回用水平。
本实用新型在气浮系统中利用升水泵余压带动射流泵供气反应室，代替了溶气系统，将反应室与接触室合并，节能、设备简单化。
本实用新型采用了上向流污泥床预处理室，提高了反应效率，并设有曝气系统，可以根据不同水质调整厌氧、缺氧和好氧的运行状态，适应力更强，并实现了在本室排熟污泥。
本实用新型采用了上向流污泥床主处理室，提高了进水时缺氧与厌氧处理效率，取消了昂贵而复杂的滗水器，使SBR的每个处理周期从进水、曝气、沉淀、滗水和休闲五个阶段，基本变为同时进水、沉淀、出水和曝气两个阶段。
本实用新型的过滤室内装有曝气系统，可根据水质需要变为曝气生物滤池或纯过滤池的形式，使设备适应力更强。
