申请日2009.10.16
公开(公告)日2010.07.14
IPC分类号B01D35/143
摘要
本实用新型涉及一种组合光LED指示水处理机，包括：外壳、滤芯、进水电磁阀、电脑控制盒，其特征在于：外壳上有一透光的显示窗，显示窗上装有反光罩，反光罩内嵌有红、绿、蓝LED管，反光罩内还嵌有与滤芯数量相同的红色LED管，所有LED管都与电路板相连接;红、绿、蓝LED管以及与滤芯数量相同的红色LED管，由电路板内的微处理机依据不同的工作状态控制;微处理机连接有传感开关。本实用新型的优点是利用LED管不同的组合光色彩来指示水处理机不同的工作状态并利用不同区域色彩再次叠加组合的效果指示滤芯寿命，避免了通常安装在隐蔽部位的水处理机，在使用时很难观察其工作状态所带来的不便。
权利要求书

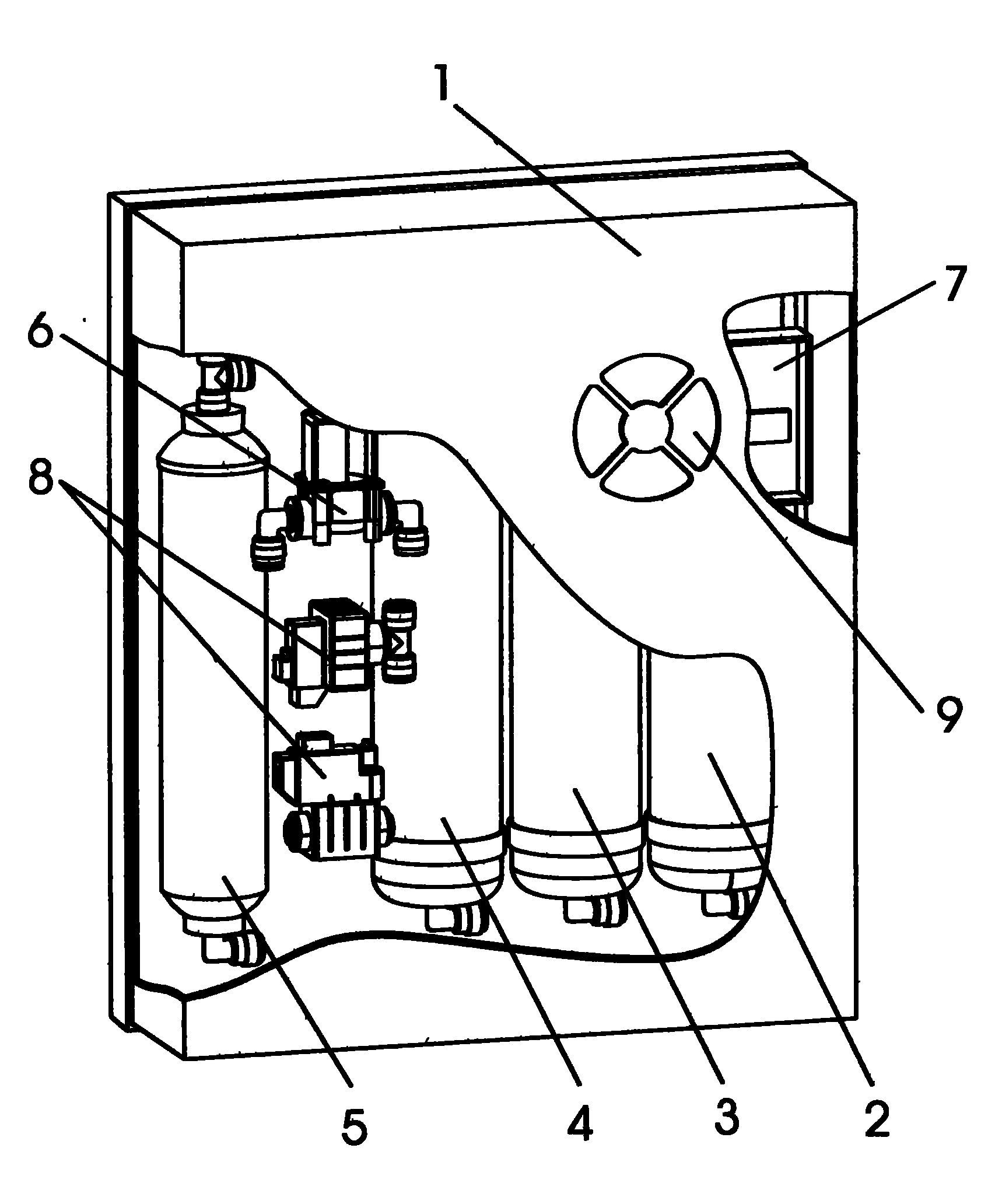

1.一种组合光LED指示水处理机，包括：外壳、滤芯、进水电磁阀、电脑控制盒，其特征在于：外壳上有一透光的显示窗，显示窗上装有反光罩，反光罩内嵌有红、绿、蓝LED管，反光罩内还嵌有与滤芯数量相同的红色LED管，所有LED管都与电路板相连接。
2.按权利要求1所述的一种组合光LED指示水处理机，其特征在于：红、绿、蓝LED管以及与滤芯数量相同的红色LED管，由电路板内的微处理机依据不同的工作状态控制。
3.按权利要求1所述的一种组合光LED指示水处理机，其特征在于：微处理机连接有传感开关。
说明书
组合光LED指示水处理机
技术领域
本实用新型涉及一种水处理机，特别是一种组合光LED指示水处理机。
背景技术
水处理机是利用过滤材料的吸附、分离等功能，有效地将水中的杂质去除，得到安全净化水。现代的家用水处理机都有自动功能，用户只要观察水处理机的显示窗既能了解其工作状态，通常这些状态显示方式都是图案。对安装在隐蔽的橱柜下部的水处理机往往会感觉到难于观察，带来使用上的不便。
发明内容
本实用新型的目的是解决现有技术中家用水处理机在使用中所存在的不方便观察工作状态的问题，提供一种由红、绿、蓝LED管根据不同工作状态发出不同组合的彩色光，利用不同组合的彩色光区分水处理机的不同工作状态。利用和滤芯数量相同的红色LED管在不同区域与显示工作状态彩色光的再叠加效果，直观地反映滤芯寿命。本实用新型涉及一种组合光LED指示水处理机，包括：外壳、滤芯、进水电磁阀、电脑控制盒，其特征在于：外壳上有一透光的显示窗，显示窗上装有反光罩，反光罩内嵌有红、绿、蓝LED管，反光罩内还嵌有与滤芯数量相同的红色LED管，所有LED管都与电路板相连接;红、绿、蓝LED管以及与滤芯数量相同的红色LED管，由电路板内的微处理机依据不同的工作状态控制;微处理机连接有传感开关。本实用新型的优点是利用LED管不同的组合光色彩来指示水处理机不同的工作状态并利用不同区域色彩再次叠加组合的效果指示滤芯寿命，避免了通常安装在隐蔽部位的水处理机，在使用时很难观察其工作状态所带来的不便。
