申请日2009.09.02
公开(公告)日2010.05.19
IPC分类号C22B11/00; C22B3/26; C02F1/40; C02F1/24; C02F9/02
摘要
本实用新型涉及一种从黄金萃取废水中回收萃取剂的设备，它包括包括空气压缩机、处理槽、连通管，将A级处理槽分隔成充气混合室、储油室、废水沉降室和U型隔油室;充气混合室底部设有外接进气管的微孔管分布器，连通管连接空气压缩机;储油室一侧设有萃取剂出口;U型隔油室一侧设有连通管或废水出口。所述的A级处理槽用连通管连接分隔成储油室和油水分离室的B级处理槽;储油室一侧设有萃取剂出口;油水分离室一侧设有连通管或废水出口。它具有能从黄金萃取废水中回收萃取剂，萃取剂可返回萃取作业直接使用，设备结构简单、操作方便、萃取剂回收率高，能减少有机物排放、不产生新的污染物、节能环保等优点。
权利要求书

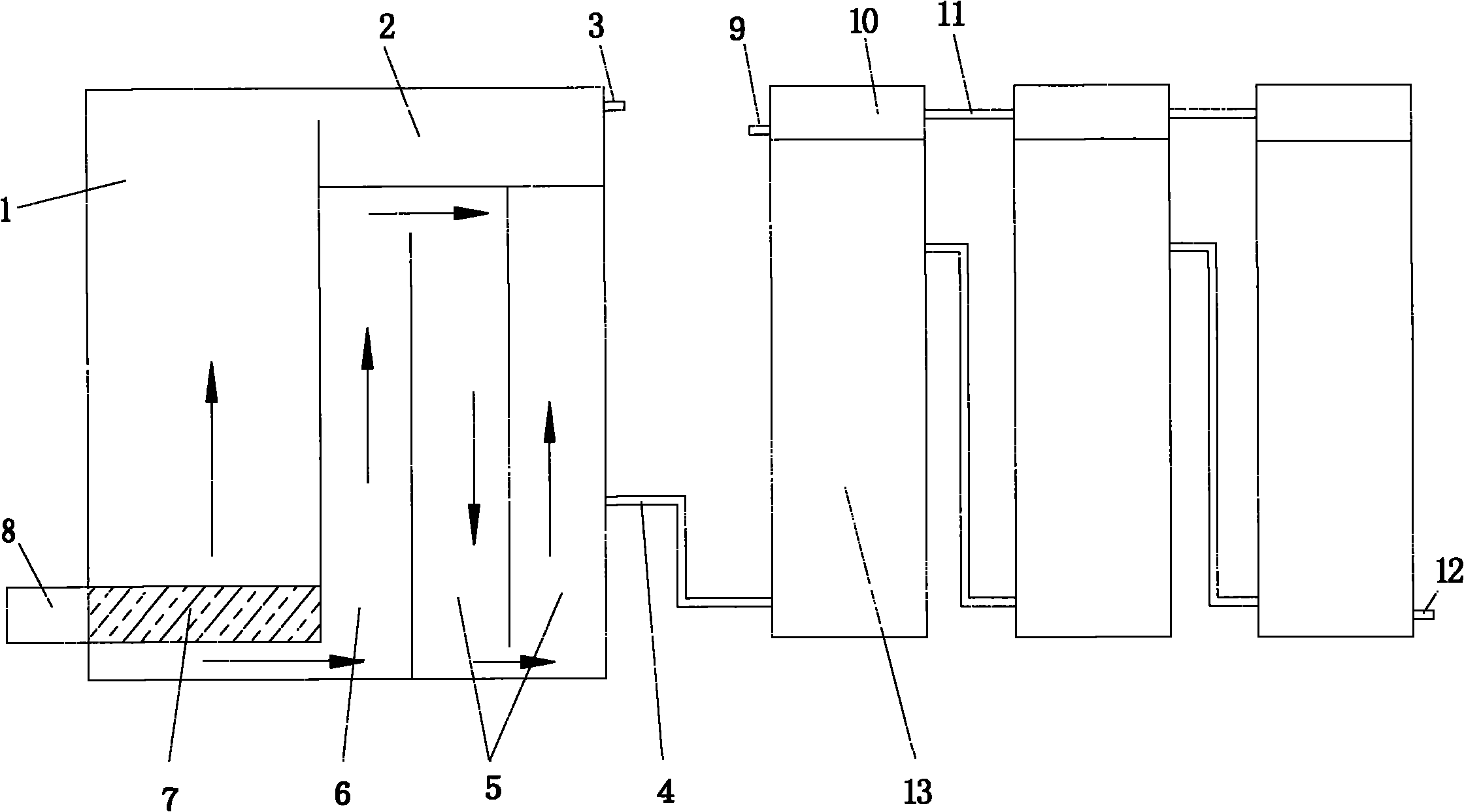

1.一种从黄金萃取废水中回收萃取剂的设备，包括空气压缩机、处理槽、连通管，其特征在于将A级处理槽分隔成充气混合室〔1〕、储油室〔2〕、废水沉降室〔6〕和U型隔油室〔5〕;充气混合室〔1〕底部设有外接进气管〔8〕的微孔管分布器〔7〕，连通管〔4〕连接空气压缩机;储油室〔2〕一侧设有萃取剂出口〔3〕;U型隔油室〔5〕一侧设有连通管〔4〕或废水出口〔12〕。
2.根据权利要求1所述的从黄金萃取废水中回收萃取剂的设备，其特征是所述的A级处理槽用连通管〔4〕连接分隔成储油室〔10〕和油水分离室〔13〕的B级处理槽;储油室〔10〕一侧设有萃取剂出口〔9〕;油水分离室〔13〕一侧设有连通管〔4〕或废水出口〔12〕。
3.根据权利要求2所述的从黄金萃取废水中回收萃取剂的设备，其特征是所述的B级处理槽可以是一至三个;槽与槽的储油室〔10〕之间用连通管〔11〕连接、油水分离室〔13〕之间用连通管〔4〕连接;最末一个B级处理槽油水分离室〔13〕一侧设有废水出口〔12〕。
说明书
从黄金萃取废水中回收萃取剂的设备
一.技术领域
本实用新型涉及一种从黄金萃取废水中回收萃取剂的设备。
二.背景技术
目前公开出版物曾经报道过“一种萃取过程中脱除溶液含油及油回收设备”，该设备采用组合式超声波除油、加压溶气、减压气浮、再生纤维球除油的结构方式，能使萃取剂等油类得到回收利用，解决了以往被萃取出来的杂质又重新回到溶液中影响产品质量的难题，实现了萃取剂的回收与溶液的净化，但该设备用于黄金萃取废水的处理时，存在萃取剂及夹带的黄金易吸附于再生纤维球内，回收困难等问题。
三.发明内容
本实用新型的任务是提供一种从黄金萃取废水中回收萃取剂的设备，它既能高效率地回收黄金萃取废水中的萃取剂，又克服了现有设备对回收的萃取剂带来的不利影响，回收的萃取剂可直接使用。
为完成此任务，本实用新型采用如下方式进行：
从黄金萃取废水中回收萃取剂的设备，包括空气压缩机、处理槽、连通管，将A级处理槽分隔成充气混合室、储油室、废水沉降室和U型隔油室;充气混合室底部设有外接进气管的微孔管分布器，连通管连接空气压缩机;储油室一侧设有萃取剂出口;U型隔油室一侧设有连通管或废水出口。
所述的A级处理槽用连通管连接分隔成储油室和油水分离室的B级处理槽;储油室一侧设有萃取剂出口;油水分离室一侧设有连通管或废水出口。
本实用新型因为将A级处理槽分隔成充气混合室、储油室、废水沉降室和U型隔油室，能进行溶气浮选和油水分离，所以能从黄金萃取废水中回收萃取剂，萃取剂可返回萃取作业直接使用，设备结构简单、操作方便、萃取剂回收率高;同时由于还设置了分隔成储油室和油水分离室的B级处理槽，能进一步将废水进行油水分离，所以能减少有机物排放、不产生新的污染物、节能环保。
