摘要
集约型微波工业废水处理机用于工业废水处理领域。该机由微波发生器(11)、机座(9)、反应器壳体(6)、内芯(5)组成。具有体积小、效率高、耗电少、价格低的特点，已在工业废水处理回用工程应用，运行稳定，与其它技术单元匹配比传统处理回用技术出水水质好，回用率高达到80%以上。
权利要求书
1.一种集约型微波工业废水处理机，由微波发生器(11)、机座(9)、反应器壳体(6)、内芯(5)组成，微波发生器壳体(12)与反应器壳体(6)用不锈钢板制作，焊接于机座(9)的横梁(8)上面。
2.权利要求1所述的集约型微波工业废水处理机，其特征在于微波发生器(11)采用多磁控管(13)并联的模式，磁控管(13)通过无锐角螺栓(14)均匀的固定在带波导口(17)的隔板(10)上面，隔板(10)用不锈钢板制作。
3.权利要求1所述的集约型微波工业废水处理机，其特征在于内芯(5)由PP塑料制作，其腔体(2)呈立式矩形横向穿多排直管(3)，直管(3)两端分别与左侧面板和右面板表面用塑料焊接，腔体(2)顶面板窄面中心线前部、后面板中心线下端分别焊接带外螺纹的出水管(1)和进水管(4)。
4.权利要求1所述的集约型微波工业废水处理机，其特征在于进水管(4)与下部孔(19)、出水管(1)与上盖(15)的前部孔(18)之间分别用锡纸密封，以防微波泄露。上盖(15)通过固定螺栓(16)与壳体法兰(20)紧密连接，既防漏波又压紧定位内芯(5)。
说明书
集约型微波工业废水处理机
技术领域 本发明涉及一种工业废水处理装置，特别涉及一种集约型微波工业废水处理机。
背景技术 近些年来市场上推出许多种微波废水处理装置，普遍存在着体积大、效率低、耗电多、价格高的弊端，抑制了微波废水处理技术的应用推广。本发明人针对上述问题经过多年的研究试验，研制成功集约型微波工业废水处理机。该机体积小、效率高、耗电少、价格低，已在工业废水处理回用工程应用，运行稳定，与其它技术单元匹配比传统处理回用技术出水水质良好，回用水率高可达80%以上。
发明内容 本发明由微波发生器、机座、反应器壳体及内芯组成。微波发生器壳体与反应器壳体用不锈钢板制作，焊接于同一机座的横梁上。微波发生器采用多磁控管并联的模式，磁控管通过无锐角螺栓均匀的固定在带波导口的隔板上。内芯由PP塑料制作。其腔体呈立式矩形，横向穿多排直管，直管两端分别与左面板和右面板的外表面用塑料焊接。腔体顶面板窄面中心线前部、后面板纵向中心线下部分别用塑料焊接带外螺纹的出水管和进水管。内芯置于反应器壳体内的底板中心，出水管穿过上盖前部孔朝上伸出，进水管穿过反应器壳体后面板下部孔朝后伸出。进水管与下部孔、出水管与上盖的前部孔之间分别用锡纸密封，以防微波泄露，上盖通过固定螺栓与壳体法兰紧密连接，既防漏波又压紧定位内芯。

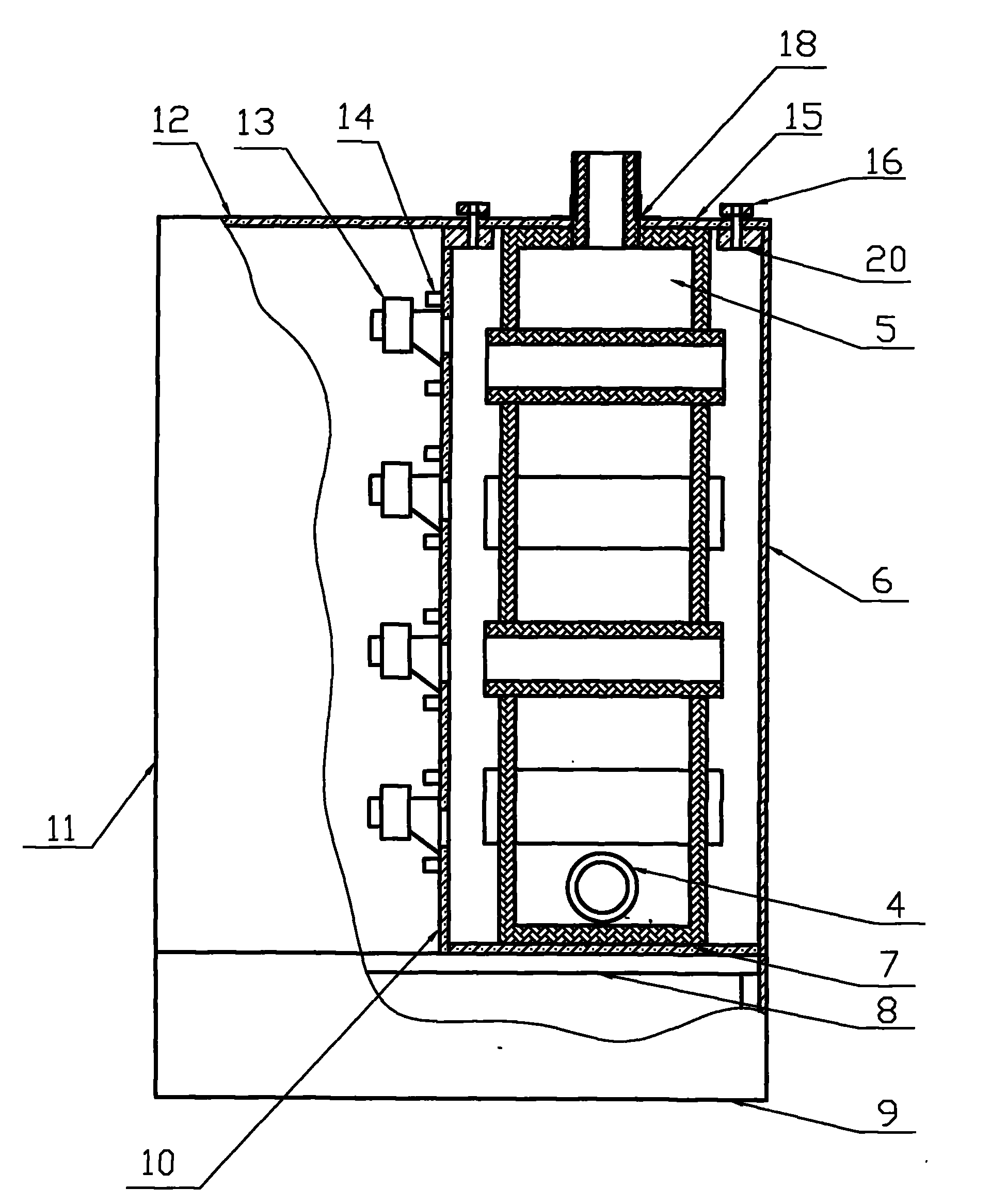

附图说明 附图1为本发明正视局部剖面图，附图2为本发明右视纵向剖面图，附图3为本发明隔板右视图。附图中，(1)出水管;(2)腔体;(3)直管;(4)进水管;(5)内芯;(6)反应器壳体;(7)底板;(8)横梁;(9)机座;(10)隔板;(11)微波发生器;(12)微波发生器壳体;(13)磁控管;(14)无锐角螺栓;(15)上盖;(16)固定螺栓;(17)波导口;(18)前部孔;(19)下部孔;(20)壳体法兰。
具体实施方式 本发明由微波发生器(11)，机座(9)，反应器壳体(6)，内芯(5)组成。微波发生器壳体(12)与反应器壳体(6)用不锈钢板制作，焊接于机座(9)的横梁(8)上面，微波发生器(11)采用多磁控管(13)并联的模式。磁控管(13)单只输出功率1KW，频率2450MHz，共8只。通过无锐角螺栓(14)均匀固定在带波导口(17)的隔板(10)上面。隔板(10)用不锈钢板制作。内芯(5)用PP塑料制作，其腔体(2)呈立式矩形，横向穿四排直管(3)，直管(3)两端分别与左侧面板和右侧面板的表面用塑料焊接，腔体(2)顶面板窄面中心线前部，后面板纵向中心线下部分别焊接带外螺纹的出水管(1)和进水管(4)。内芯(5)置于反应器壳体(6)内的底板(7)中心，出水管(1)穿过上盖(15)前部孔(18)朝上伸出，进水管(4)穿过反应器壳体(6)后面板下部孔(19)朝后伸出。进水管(4)与下部孔(19)、出水管(1)与上盖(15)的前部孔(18)之间分别用锡纸密封，以防微波泄露。上盖(15)通过固定螺栓(16)与壳体法兰(20)紧密连接，既防漏波又压紧定位内芯(5)。
工作过程：经过加注药剂的废水从下部的进水管(4)进入内芯(5)底部，自下而上流经四排直管(3)从出水管(1)排出到沉淀池。内芯(5)充满废水后依次开启微波发生器(11)八只磁控管(13)，通过八个波导口(17)将微波均匀辐射到反应器壳体(6)中的内芯(5)表面和多排直管(3)内表面进入腔体(3)中的水体对废水污染物、药剂进行催化混凝反应和氧化还原反应。实践证明，废水经过微波处理可明显的增加废水中的有机物、悬浮物、色度、重金属的去除率。
