申请日2010.12.22
公开(公告)日2011.06.29
IPC分类号B01D53/02; C02F1/00
摘要
本发明公开了一种干洗机废水的处理装置，它是针对四氯乙烯干洗机的废水不能直接排放到下水道或地表水系的问题，提出一种在干洗机主机上附属一个干洗机废水的处理装置，通过把干洗机的废水处理为净化后的气体排入大气，可以很方便的处理干洗机的废水，从而达到环保的目的。干洗机废水的处理装置主要包括用于收集废水的废水箱(1)、鼓风机(3)、用于把废水挥发为气体的挥发室(11)、用于可将气态的四氯乙烯吸附的活性炭吸附器(10)、泵(13)及一些管路和阀。
权利要求书

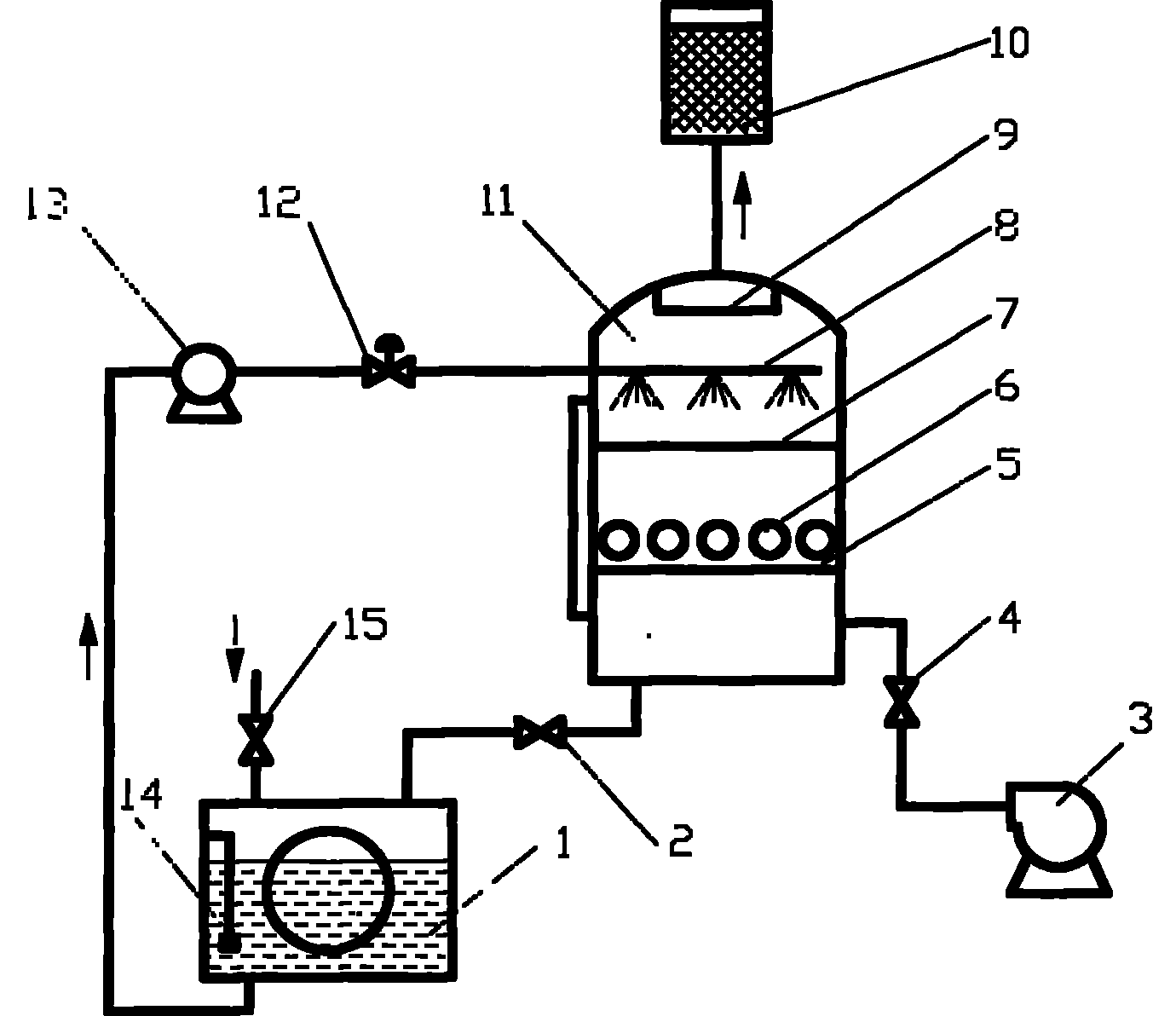

1.一种干洗机废水的处理装置，它是在干洗机主机上附属的一个干洗机废水的处理装置，其特征在于：它包括废水箱(1)、鼓风机(3)、活性炭吸附器(10)、挥发室(11)、流量控制阀(12)、泵(13)、3个气动阀及一些管路;废水箱(1)出水口经过泵(13)、流量控制阀(12)用管路与挥发室(11)进水口联通，鼓风机(3)出气口经过气动阀(4)用管路与挥发室(11)进气口联通，挥发室(11)出水口经过气动阀(2)用管路与废水箱(1)进水口联通，挥发室(11)出气口用管路与活性炭吸附器(10)进气口联通。
说明书
一种干洗机废水的处理装置
技术领域
本发明属于洗涤机械领域，涉及一种用于干洗机废水的处理装置。
背景技术
现有干洗机的洗涤溶剂主要采用四氯乙稀，在干洗过程中，由于任何织物在自然环境下都会吸收一定量的水份，当衣物放入干洗机后，就会带入干洗机中一部分水份，衣物洗完后，在干洗机油水分离器中，利用水和四氯乙稀溶剂比重的不同，水被从四氯乙稀溶剂中分离。此时从四氯乙稀溶剂中分离出来的分离水不可避免会含有微量的四氯乙稀，我们称为干洗机的废水，尽管干洗机的废水是很少量的，但由于四氯乙稀是剧毒物，因此，干洗机的废水是不能直接排放到下水道或地表水系，否则会对环境和土壤造成污染。
为了避免干洗机的废水直接排放到下水道或地表水系对环境和土壤造成污染，提供一种在干洗机主机上附属一个干洗机废水的处理装置，可以很方便的处理干洗机的废水，从而达到环保的目的，提出本发明。
发明内容
本发明的目的是针对四氯乙稀干洗机的废水不能直接排放到下水道或地表水系的问题，提出一种在干洗机主机上附属一个干洗机废水的处理装置，可以很方便的处理干洗机的废水。
本发明的目的是通过以下技术方案来实现的。
针对四氯乙稀干洗机很少量的废水，所述的干洗机废水处理装置主要包括废水箱、挥发室、鼓风机、泵、活性炭吸附器及一些管路和阀。
所述的废水箱有两个进水口和一个出水口，箱前面开有一观察窗，箱内设有一浮子开关，用于测量控制废水箱内的废水量。
所述的挥发室有一个进水口、一个出水口，一个进气口、一个出气口，侧面开有一观察窗;挥发室内设有位于下部的一气体分配板用于把气体均匀分配开，一定数量的塑料小球作为气液两相接触的媒体，一用于防止塑料小球过高的网罩，塑料小球置于气体分配板上面，网罩的下面;位于上部的液体分布器用于把废水均匀的喷洒在小球表面;位于顶部的雾气分离器用于挥发后的气体脱去湿气。
所述的活性炭吸附器有一个位于底部的进气口，吸附器内放置用过滤网装的颗粒活性炭，吸附器顶部用网孔板盖住。
本发明所述的干洗机废水处理装置，处理废水的主要过程是，由泵把废水箱中的废水抽出，通过流量控制阀的流量调节，进入挥发室，在挥发室内由位于上部的液体分布器把废水均匀的喷洒在塑料小球的表面;在泵打开的同时，鼓风机鼓出的气体从位于挥发室下部的进气口进入挥发室，经过气体分配板，使塑料小球在挥发室内湍动旋转，相互碰撞，气、液两相接触，使得小球表面的废水液膜不断挥发，挥发后的气体经过位于顶部的雾气分离器脱去湿气，由挥发室的顶部排出，进入活性炭吸附器，在活性炭吸附器中可将气态的四氯乙稀吸附，最后净化后的气体从吸附器顶部的网孔板排入大气。
本发明的优点是，结构简单，使用方便可靠，通过对干洗机废水的处理，不会对环境和土壤造成污染，真正实现干洗机废水的零排放，从而达到环保的目的。
