申请日2010.12.22
公开(公告)日2011.08.31
IPC分类号F28D1/06; F24J3/00
摘要

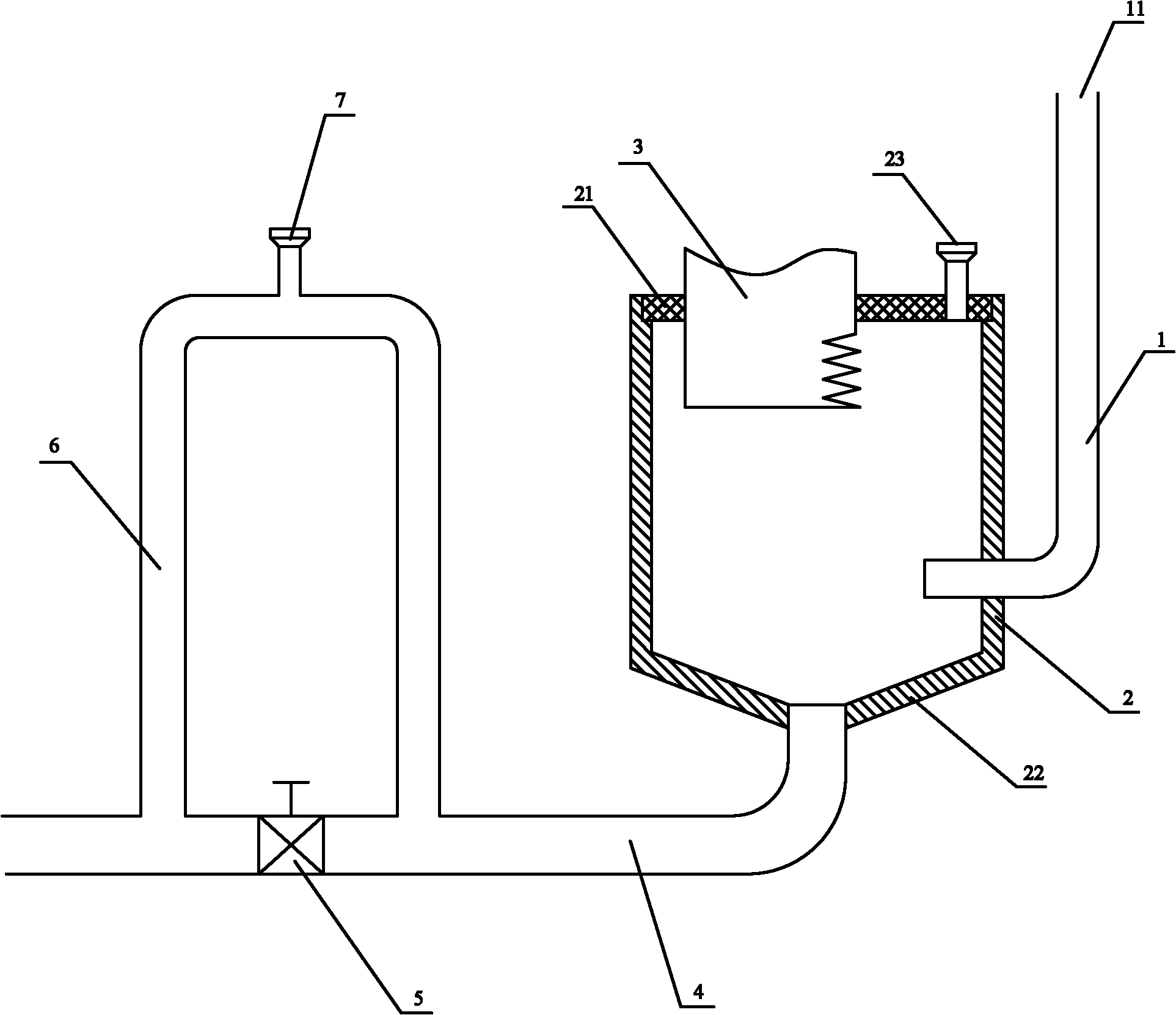

本实用新型公开了一种即时生活污水余热回收及应用装置，包括排污水进管(1)、顶部设有箱盖(21)的污水箱(2)、盘管状换热器(3)和排污水出管(4)，排污水进管(1)与污水箱(2)的侧壁密封地相连通，排污水出管(4)与污水箱(2)的底面(22)密封地相连通，盘管状换热器(3)的下半部穿越箱盖(21)后位于污水箱(2)的内腔中;倒U型管(6)的两个侧管分别与排污水出管(4)相连通，在排污水出管(4)上设有排污阀门(5)，所述排污阀门(5)在水平方向上位于倒U型管(6)的两个侧管之间。本实用新型具有结构简单、余热回收效果好等特点。
权利要求书
1.即时生活污水余热回收及应用装置，其特征是：包括排污水进管(1)、顶部设有箱盖(21)的污水箱(2)、盘管状换热器(3)和排污水出管(4)，所述排污水进管(1)与污水箱(2)的侧壁密封地相连通，所述排污水出管(4)与污水箱(2)的底面(22)密封地相连通，盘管状换热器(3)的下半部穿越箱盖(21)后位于污水箱(2)的内腔中;倒U型管(6)的两个侧管分别与排污水出管(4)相连通，在排污水出管(4)上设有排污阀门(5)，所述排污阀门(5)在水平方向上位于倒U型管(6)的两个侧管之间。
2.根据权利要求1所述的即时生活污水余热回收及应用装置，其特征是：在所述倒U型管(6)的水平管上设置与倒U型管(6)的内腔相连通的通气孔Ⅰ(7);在所述箱盖(21)上设置与污水箱(2)的内腔相连通的通气孔Ⅱ(23)。
3.根据权利要求2所述的即时生活污水余热回收及应用装置，其特征是：所述排污水进管(1)与污水箱(2)侧壁的相连处位于整个污水箱(2)高度的1/4~2/5。
4.根据权利要求3所述的即时生活污水余热回收及应用装置，其特征是：所述污水箱(2)的底面(22)呈倒锥形，所述排污水出管(4)与污水箱(2)的底面(22)中心密封地相连通。
说明书
即时生活污水余热回收及应用装置
技术领域
本实用新型涉及一种即时生活污水余热回收及应用装置。
背景技术
暖通行业对生活污水、地热资源、废气废水的余热回收及应用已十分普遍，生活污水(非粪水)排放到市政管网，由于市政管网深埋地下，与环境温度变化的关系不大，因此能根据实际需要，利用生活污水进行换热。但是此方法的缺点是：受取源距离、环境条件限制，并且投资较大，因此不适于规模化推广使用。
另外，家用空调机、风冷模块机、空气源热泵机组等户外利用空气能换热的各种设备，冬季运行时能效比明显下降，特别是在低温雨雪天气，由于外机组的冷凝器积霜，甚至结冰，因此制热效果不理想;目前的技术大多采用四通换向阀化霜，或者是电辅加热化霜，但是这会导致较大的能耗。
发明内容
本实用新型要解决的技术问题是提供一种结构简单、余热回收效果好的即时生活污水余热回收及应用装置。
为了解决上述技术问题，本实用新型提供一种即时生活污水余热回收及应用装置，包括排污水进管、顶部设有箱盖的污水箱、盘管状换热器和排污水出管，排污水进管与污水箱的侧壁密封地相连通，排污水出管与污水箱的底面密封地相连通，盘管状换热器的下半部穿越箱盖后位于污水箱的内腔中;倒U型管的两个侧管分别与排污水出管相连通，在排污水出管上设有排污阀门，排污阀门在水平方向上位于倒U型管的两个侧管之间。
作为本实用新型的即时生活污水余热回收及应用装置的改进：在倒U型管的水平管上设置与倒U型管的内腔相连通的通气孔Ⅰ;在箱盖上设置与污水箱的内腔相连通的通气孔Ⅱ。
作为本实用新型的即时生活污水余热回收及应用装置的进一步改进：排污水进管与污水箱侧壁的相连处位于整个污水箱高度的1/4~2/5。
作为本实用新型的即时生活污水余热回收及应用装置的进一步改进：污水箱的底面呈倒锥形，排污水出管与污水箱的底面中心密封地相连通。
在本实用新型中，即时生活污水是指：排放的污水在没有流入市政管网之前，或者，还没有和先前的污水混合，因此污水中含有较高余热，如：公共浴室集中排放的洗澡水、学生宿舍及宾馆集中排放的生活污水(非粪水)、印染厂排放的废水等。
本实用新型的即时生活污水余热回收及应用装置能及时回收生活污水的余热，利用盘管状换热器及时吸取生活污水中的余热，该余热例如能用于空气源热泵机组的室外双热源冷凝器进行除霜处理，从而降低机器的能耗。本实用新型结构简单、造价低廉，取源便利，适于规模化推广使用。
