申请日2010.12.20
公开(公告)日2011.09.21
IPC分类号C02F1/44; G01N1/20
摘要
一种水处理反渗透装置的取样机构，属于反渗透水处理技术。它包括安装于每支反渗透膜管的产水侧管道上的支管、安装在支管端部的取样阀。所有取样阀的出口都集中位于取样槽的上方，取样槽带有排水管。支管、取样槽及其排水管均为不锈钢或塑料制，取样阀为不锈钢制。不锈钢耐腐蚀，塑料成本低。它改原来的分散取样为集中取样，操作方便，而且便于排水和管理，取样效率也大大提高。它可广泛应用于各种水处理反渗透装置中，能有效检测水质、诊断系统的缺陷。
权利要求书
1.一种水处理反渗透装置的取样机构，其特征在于包括安装于每支反渗透膜管的产水侧管道上的支管、安装在支管端部的取样阀，所有取样阀的出口都集中位于取样槽的上方，取样槽带有排水管。
2.按照权利要求1所述的水处理反渗透装置的取样机构，其特征在于所说的支管、取样槽及其排水管均为不锈钢或塑料制，取样阀为不锈钢制。
说明书
水处理反渗透装置的取样机构
技术领域
本实用新型属于脱盐反渗透水处理技术领域，更明确地说涉及水处理反渗透装置的取样机构的设计改进。
背景技术
反渗透技术是用一定的压力梯度为动力，使溶液中的溶剂通过反渗透膜分离出来，从而去除溶解于水中的溶解无机盐、矿物、细菌、微粒和有机杂质的过程。反渗透系统主要包括机架、高压泵、反渗透膜管、连接反渗透膜管的管道和阀门以及控制仪表等。广泛应用于苦成水淡化、饮用纯净水、工业高纯水、电站高压锅炉给水、医药用水等行业中。
传统水处理反渗透装置的取样机构大多为单管分离取样，取样阀安装于每支反渗透膜管的产水侧管道上，相当分散。必须逐一分散取样，因而操作很不方便。
发明内容
本实用新型的目的，就在于克服上述缺点和不足，提供一种水处理反渗透装置的取样机构。它改原来的分散取样为集中取样，操作方便，而且便于排水和管理，取样效率也大大提高。

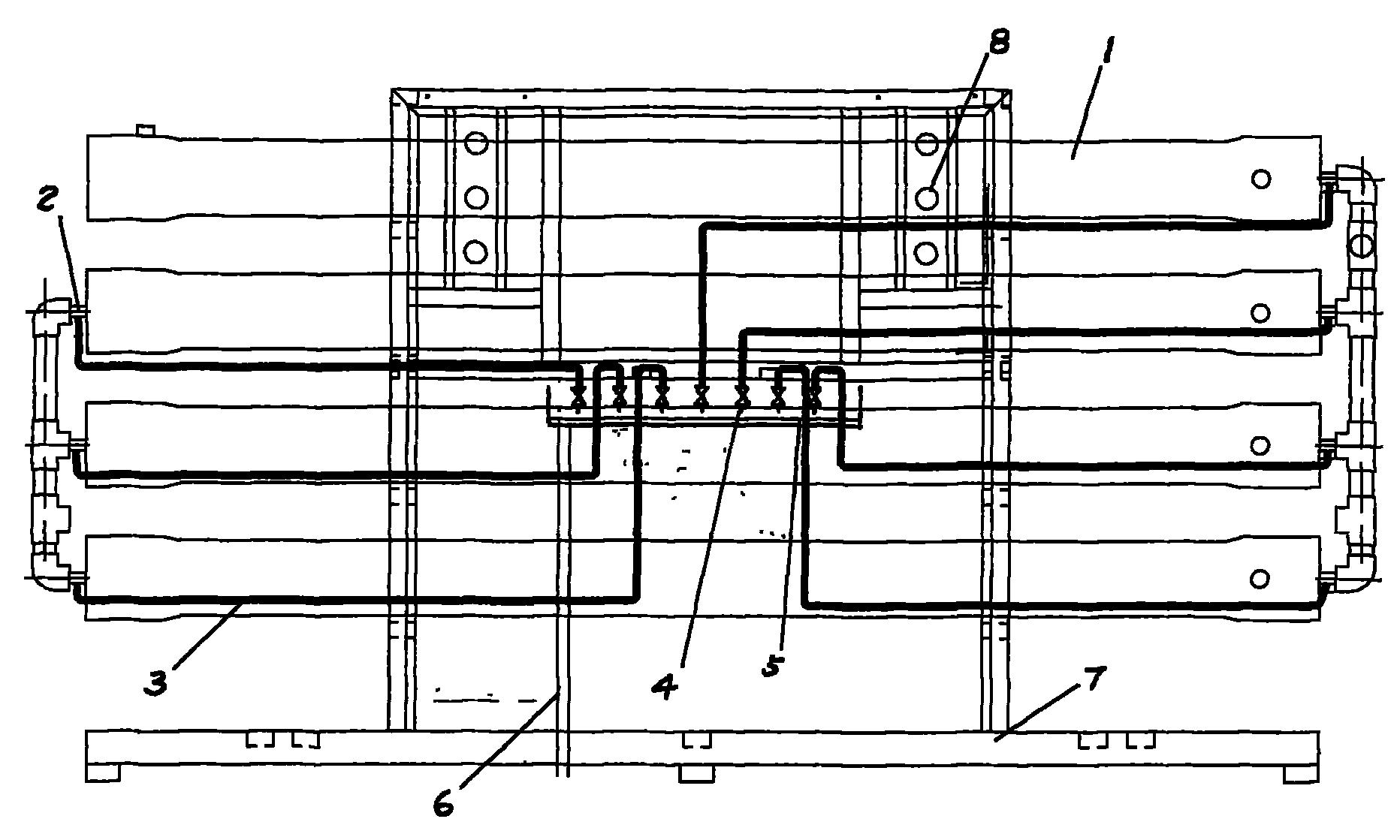

为了达到上述目的，本实用新型包括安装于每支反渗透膜管的产水侧管道上的支管、安装在支管端部的取样阀。所有取样阀的出口都集中位于取样槽的上方，取样槽带有排水管。
支管、取样槽及其排水管均为不锈钢或塑料制，取样阀为不锈钢制。不锈钢耐腐蚀，塑料成本低。集中取样操作方便，而且便于排水和管理，取样效率也大大提高。
本实用新型的任务就是这样完成的。
本实用新型改原来的分散取样为集中取样，操作方便，而且便于排水和管理，取样效率也大大提高。它可广泛应用于各种水处理反渗透装置中，能有效检测水质、诊断系统的缺陷。
