申请日2010.12.17
公开(公告)日2011.08.31
IPC分类号C02F9/14
摘要
本实用新型提供了一种用于MBR污水处理的全自动装置，它包括一氧化沟，所述氧化沟设置有溶氧检测仪、污泥浊度检测仪、变频器、表面曝气机，所述变频器连接所述表面曝气机，所述氧化沟通过一输水泵连接到一管式膜，所述氧化沟为双层氧化沟，所述溶氧检测仪、污泥浊度检测仪、变频器、输水泵、管式膜均连接到一自动控制装置，所述自动控制装置为采用DDC方式控制或者PLC方式控制的控制装置。本实用新型将氧化沟与管式膜联合使用，提高了过滤的效果，并且可以通过自动化控制装置实现智能化控制。
权利要求书
1.一种用于MBR污水处理的全自动装置，它包括一氧化沟，所述氧化沟设置有溶氧检测仪、污泥浊度检测仪、变频器、表面曝气机，所述变频器连接所述表面曝气机，其特征在于：所述氧化沟通过一输水泵连接到一管式膜，所述溶氧检测仪、污泥浊度检测仪、变频器、输水泵、管式膜均连接到一自动控制装置。
2.根据权利要求1所述的一种用于MBR污水处理的全自动装置，其特征在于：所述氧化沟为双层氧化沟。
3.根据权利要求1所述的一种用于MBR污水处理的全自动装置，其特征在于：所述自动控制装置为采用DDC方式控制或者PLC方式控制的控制装置。
说明书
一种用于MBR污水处理的全自动装置
【技术领域】
本实用新型涉及一种污水处理装置，特别涉及一种污水处理的MBR装置。
【背景技术】
膜生物反应器(Membrane Bioreactor，MBR)是一种新型高效的污水处理与回用工艺，它利用膜分离设备将生化池中的活性污泥和大分子物质截留住，从而水力停留时间和污泥停留时间可以分别控制，而难降解的物质在反应器中不断反应、降解，同时省掉二沉池。采用氧化沟的MBR设备具有好氧、缺氧和厌氧生化处理效果，对难降解、高浓度高氨氮的废水处理效果好，且占地面积小、能耗低，然而通常的污水处理装置只是单独使用了氧化沟或管式膜，处理和过滤效果有限。
【实用新型内容】
本实用新型要解决的技术问题，在于提供一种MBR污水处理装置，它能够提高污水处理和过滤的效果，并实现自动化控制。
本实用新型是这样实现的：

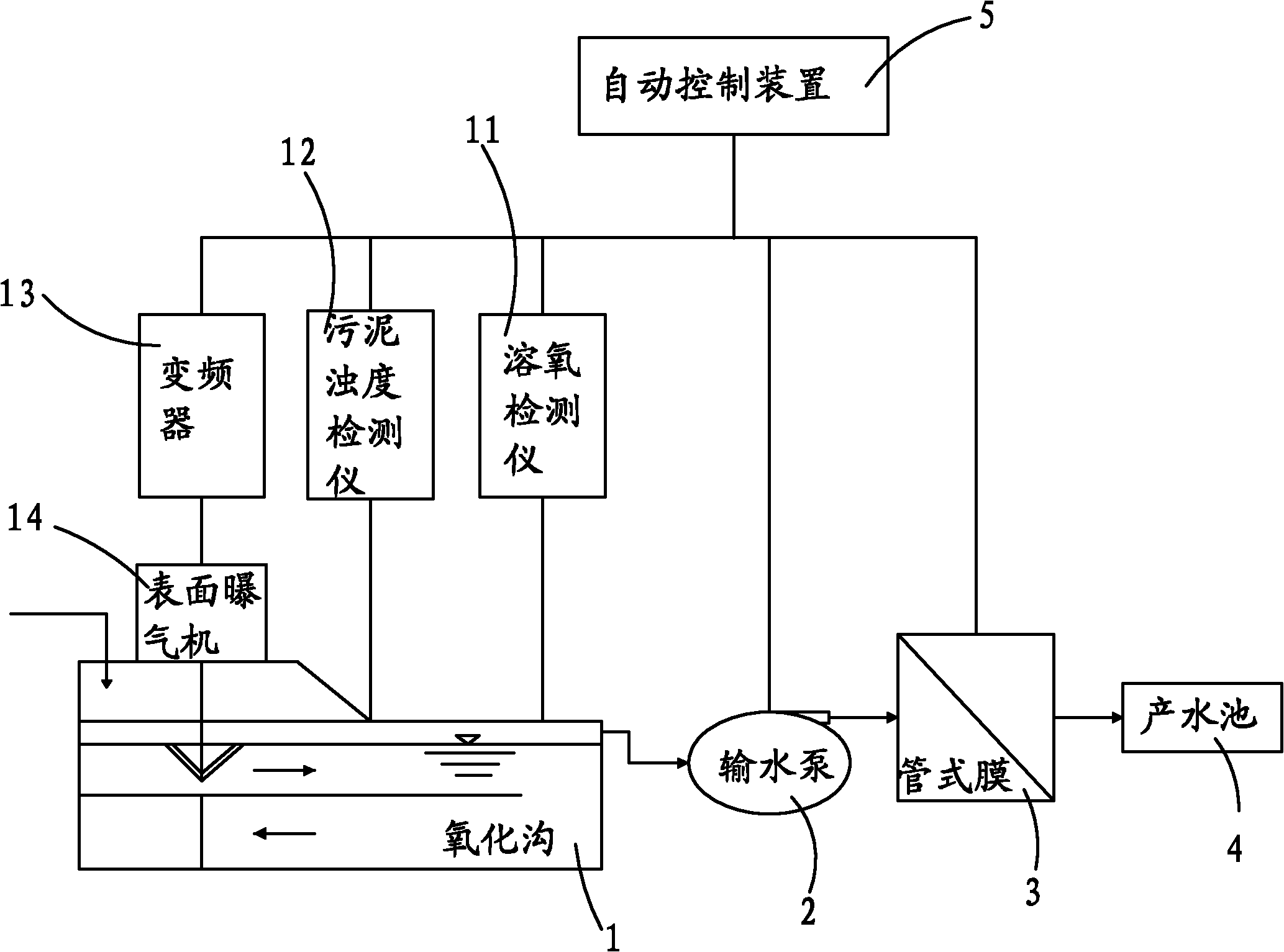

本实用新型一种用于MBR污水处理的全自动装置，它包括一氧化沟，所述氧化沟设置有溶氧检测仪、污泥浊度检测仪、变频器、表面曝气机，所述变频器连接所述表面曝气机，所述氧化沟通过一输水泵连接到一管式膜，所述溶氧检测仪、污泥浊度检测仪、变频器、输水泵、管式膜均连接到一自动控制装置。
进一步的，所述氧化沟为双层氧化沟。
进一步的，所述自动控制装置为采用DDC(直接数字控制器)方式控制或者PLC(可编程控制器)方式控制的控制装置。
本实用新型的优点在于：
1.本实用新型同时使用双层氧化沟和管式膜，同时进行污水的生物处理和过滤，效果更好;
2.本实用新型的溶氧检测仪、污泥浊度检测仪、变频器、输水泵、管式膜均连接了自动控制装置，实现智能化，使用更方便;
3.本实用新型的输水泵的进水量可通过自动控制装置来调节，有效提高了管式膜的寿命;
4.本实用新型的自动控制装置5可以通过以态网实时传输双层氧化沟的MBR装置内各项元器件参数到上位机，满足全厂系统管理的要求。
