申请日2010.12.17
公开(公告)日2011.08.31
IPC分类号A61L9/01; C02F1/00
摘要
本发明提供了一种污水池密封除臭盖，包含密封罩、支撑框架。支撑框架含有连接件，连接密封罩;支撑框架连接着刮泥机，支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。本发明的除臭部件与密封罩、刮泥机形成一个有机整体，具有密封、刮泥和除臭三重功能，同步性好、能耗低、占用空间小，适合与多种环境中的污水池配套使用。
权利要求书

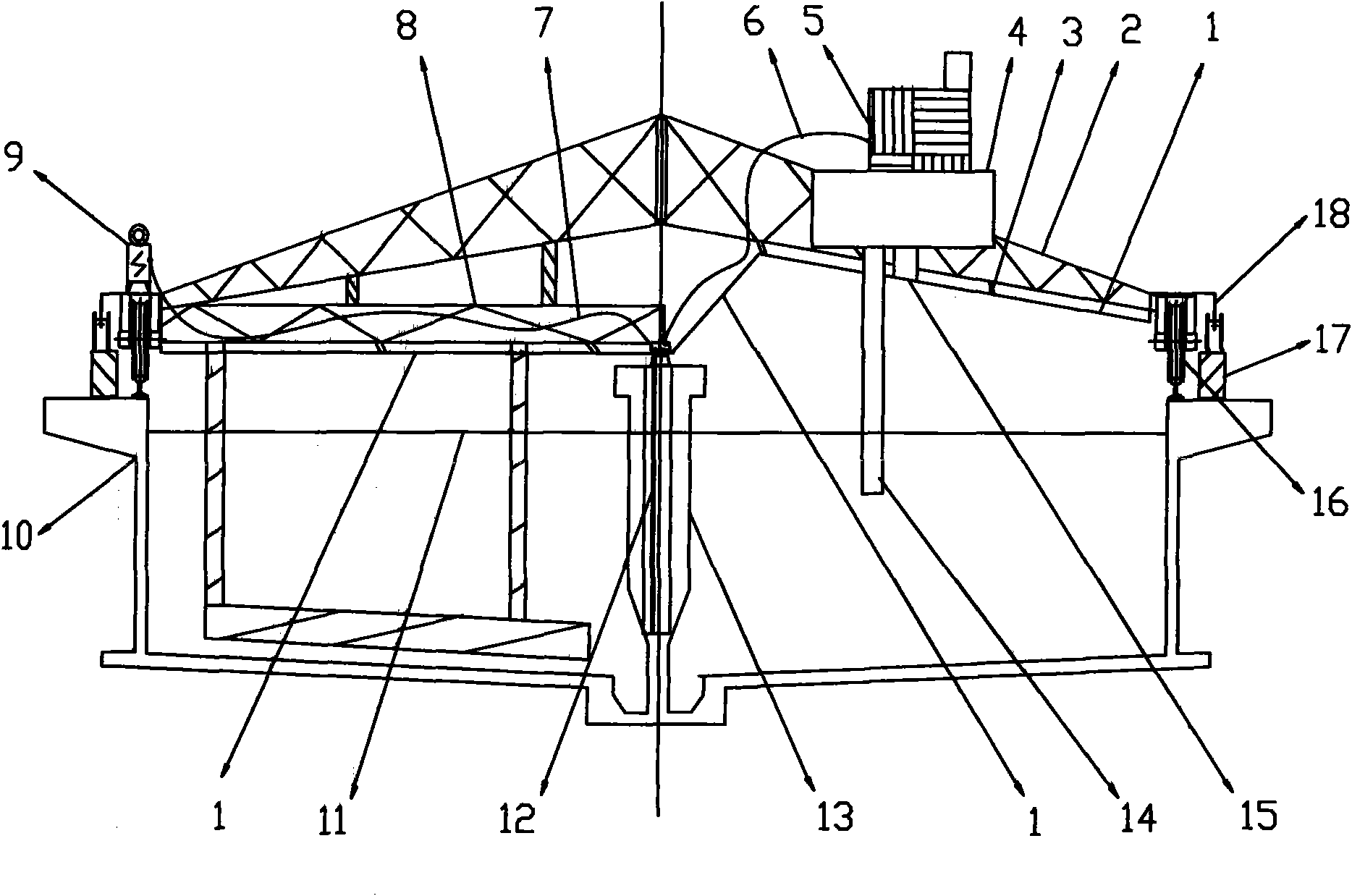

1.一种污水池密封除臭盖，包含密封罩(1)、支撑框架(2)，其特征在于：支撑框架(2)含有连接件(3)，连接密封罩(1)，密封罩(1)高于水位线(11);支撑框架(2)连接着污水池(10)中的刮泥机(8)，支撑框架(2)还连接着除臭部件(5)，除臭部件(5)或者含有支撑平台(4);除臭部件(5)附近的密封罩(1)开有联通污水池(10)内部的通孔(15)，作为除臭部件(5)的进气口，除臭部件(5)的出气口直接联通污水池(10)外部;污水池(10)的中心座(13)或者中心座(13)的上面预留有电源线(12)，除臭部件(5)和驱动电机(9)的全部或者部分动力由所述的电源线(12)提供。
2.根据权利要求1所述的污水池密封除臭盖，其特征在于：所述的除臭部件(5)是指采用生物法、离子法或者吸附法除臭的零部件，或者还有除臭原料，不包含外来水源。
3.根据权利要求1或2所述的污水池密封除臭盖，其特征在于：所述的除臭部件(5)需要的水通过水管(14)吸取污水池(10)中的水补给，除臭部件排出的废水直接流入污水池(10)。
4.根据权利要求1所述的污水池密封除臭盖，其特征在于：所述的支撑框架(2)的周边连有绕污水池(10)周边行走的行走轮(16)，包含密封罩(1)、支撑框架(2)、刮泥机(8)在内的整个装置的转动是由驱动电机(9)驱动的。
5.根据权利要求1或4所述的污水池密封除臭盖，其特征在于：所述的污水池(10)的周边设有密封墙(17)，保证密封罩(1)的周边与污水池(10)的周边密封。
6.根据权利要求2所述的污水池密封除臭盖，其特征在于：所述的生物法除臭的零部件包含盛放生物法除臭原料的容器，或者还有在通孔(15)处的进气风机，风机动力由电源线(12)提供;除臭原料中含有微生物。
7.根据权利要求2所述的污水池密封除臭盖，其特征在于：所述的离子法除臭的零部件包含离子发生器，或者还有在通孔(15)处的进气风机，风机动力由电源线(12)提供。
8.根据权利要求1所述的污水池密封除臭盖，其特征在于：所述的吸附法除臭的零部件包含盛放除臭原料的容器，或者还有在通孔(15)处的进气风机，风机动力由电源线(12)提供;除臭原料是硅胶、氢氧化铝、活性炭或者分子筛。
说明书
污水池密封除臭盖
技术领域
本发明涉及污水池的密封盖，尤其是指具有除臭功能的密封盖。
背景技术
现有的城市污水处理厂，大部分都建造一次沉淀污水池和二次沉淀污水池，污水池的直径都在十几米乃至五六十米，污水池中还有转动的刮泥机，刮泥机工作时，污水池都有大量的臭气(指污水池产生的多种废气，下同)产生。为了治理臭气，首先要对污水池体加盖密封防止臭气散发，其次为防止臭气浓度过大，需要对污水池体内的臭气进行处理。通常的处理方法是把污水池密封罩内淤积的臭气通过管道接入废气处理设备进行净化处理，该废气处理设备和密封罩之间以及刮泥机之间都是相互独立的系统，每个系统需要各自独立的电源，独立的管路，独立的基础设施，同步性差、能耗大、占用场地大。
申请专利号为200720033633.8的文件公开了一种“随动式密封装置”，其支架上部覆盖密封罩体，池中废气的排放和废气的处理未做考虑，该密封盖的使用功能较少。
常用的废气处理方法有：生物法、化学法、离子法、吸附法等，采用这些方法独立处理污水池的臭气时，均需要各自的成套设备才能完成。
发明内容
发明目的：
克服传统的污水池的密封盖功能单一的缺陷，提供一种组合结构的具有密封、刮泥和除臭三重功能的污水池密封除臭盖。
技术方案：
为实现本发明的目的，采用的污水池密封除臭盖，包含密封罩、支撑框架，支撑框架含有连接件，连接密封罩，密封罩高于水位线;支撑框架连接着污水池中的刮泥机，支撑框架还连接着除臭部件，除臭部件或者含有支撑平台。
除臭部件附近的密封罩开有联通污水池内部的通孔，作为除臭部件的进气口，除臭部件的出气口直接联通污水池外部;污水池的中心座或者中心座的上面预留有电源线，除臭部件和驱动电机的全部或者部分动力由所述的电源线(12)提供。
本发明中，所述的除臭部件主要是指采用生物法、离子法或者吸附法等方法除臭的零部件，或者还有除臭原料，但不包含连接外来水源。所述的除臭部件需要的水通过水管吸取污水池中的水补给，除臭部件排出的废水直接流入污水池。
所述的支撑框架的周边可以连有绕污水池周边行走的行走轮，包含密封罩、支撑框架、刮泥机在内的整个装置的转动是由驱动电机驱动的。所述的污水池的周边设有密封墙，保证密封罩的周边与污水池的周边密封。密封墙可在行走轮的内侧或者外侧。
所述的生物法除臭的零部件包含盛放生物法除臭原料的容器，或者还有在通孔(15)处的进气风机，风机动力由电源线(12)提供，除臭原料中含有微生物。
所述的离子法除臭的零部件包含离子发生器，或者还有在通孔(15)处的进气风机，风机动力由电源线(12)提供。离子发生器产生的离子包括氧离子、失去氢原子或其他原子的有机物分子的阴离子或者阳离子。
所述的吸附法除臭的零部件包含盛放吸附材料等除臭原料的容器，或者还有在通孔处的进气风机，风机动力由所述的电源线提供;除臭原料是硅胶、氢氧化铝、活性炭或者分子筛。
有益效果：
本发明的污水池密封除臭盖，其除臭部件与密封罩、刮泥机形成一个有机整体，不需要各自独立的基础设施，具有密封、刮泥和除臭三重功能，除臭可以不需要外来电源和外来水源，支撑框架强度高、结构合理，设备部件检修方便。各个功能同步性好、能耗低、占用空间小，适合与多种环境中的污水池配套使用。
