申请日2009.08.26
公开(公告)日2010.06.16
IPC分类号E01H1/10; B01D36/04; E01H1/08
摘要
本实用新型公开了一种高压清洗车真空吸尘和污水回收及处理循环系统，它主要由污水回收罩、水箱污水沉淀池、连接污水回收罩和水箱污水沉淀池之间的管道、真空抽吸装置、不锈钢框板式水滤器组成。本实用新型通过真空抽吸装置在水箱里面形成真空，将污水回收罩里污水收集到水箱污水沉淀池内，经过不锈钢框板式水滤器过滤，将过滤的水重新进入水箱循环使用，这样提高了车辆的工作时间和作业半径，使得整车使用成本大大降低了。
权利要求书
1.一种高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：它主要由污水回收罩、水箱污水沉淀池、管道、真空抽吸装置、不锈钢框板式水滤器组成;所述的污水回收罩通过管道与水箱污水沉淀池连通，所述的真空抽吸装置位于水箱污水沉淀池上部且与水箱污水沉淀池连通;所述的不锈钢框式水滤器设置在水箱污水沉淀池与净水池连通通道之间，起过滤作用。
2.根据权利要求1所述的高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：在整车水箱内，设置一块与整车水箱水平面成一定角度的水箱隔板，该水箱隔板将整车水箱分割成前部的净水池和后部的水箱污水沉淀池。
3.根据权利要求1所述的高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：所述的污水回收罩位于整车驾驶室前方，与路面高压清洗机构制作成一体。
4.根据权利要求1所述的高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：所述的管道由钢管和胶管组成，钢管和胶管套接在一起。
5.根据权利要求1所述的高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：所述的水箱污水沉淀池位于整车水箱的尾部，在水箱污水沉淀池内设置三块高度不同的隔板，该三块高度不同的隔板由低至高以一定间隔排列，其与水箱壁、水箱隔板配合形成三个由低至高沉淀室，最低的沉淀室与管道出口连通。
6.根据权利要求2所述的高压清洗车真空吸尘和污水回收及处理循环系统，其特征在于：所述的不锈钢框式水滤器安装在水箱隔板上，且位于前部的净水池和后部的水箱污水沉淀池连通通道之间。
说明书
高压清洗车真空吸尘和污水回收及处理循环系统
技术领域
本实用新型涉及一种环卫设备，特别是涉及一套高压清洗车真空吸尘和污水回收及处理循环系统。
背景技术
在目前的清洗车，在清洗路面的时候，并未对塑料袋、纸屑等废弃物进行有效的收集只是将其简单的冲到路边再由工人收集。同时也未能收集清洗完路面的污水。因此，降低了工作效率也造成了路面的二次污染。
实用新型内容
本实用新型的目的在于提供一套更为高效、经济性更高、更环保的解决方案。
为实现上述目的，本实用新型的技术解决方案是：

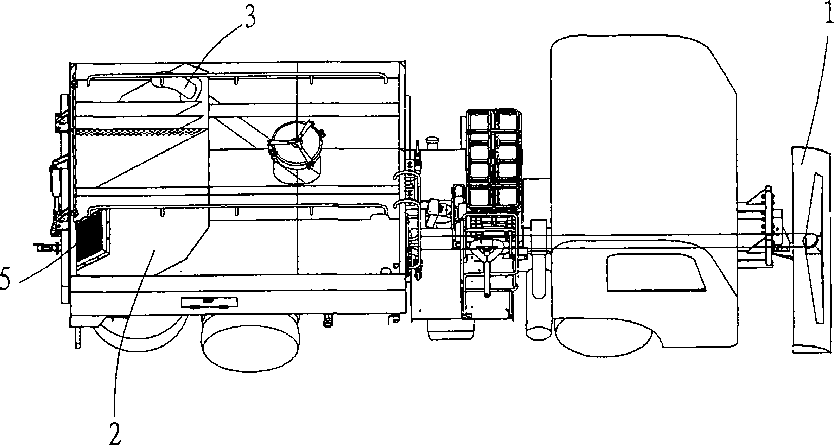

本实用新型是一种高压清洗车真空吸尘和污水回收及处理循环系统，它主要由污水回收罩、水箱污水沉淀池、管道、真空抽吸装置、不锈钢框板式水滤器组成;所述的污水回收罩通过管道与水箱污水沉淀池连通，所述的真空抽吸装置位于水箱污水沉淀池上部且与水箱污水沉淀池连通;所述的不锈钢框式水滤器设置在水箱污水沉淀池与净水池连通通道之间，起过滤作用。
在整车水箱内，设置一块与整车水箱水平面成一定角度的水箱隔板，该水箱隔板将整车水箱分割成前部的净水池和后部的水箱污水沉淀池。
所述的污水回收罩位于整车驾驶室前方，与路面高压清洗机构制作成一体。
所述的管道由钢管和胶管组成，钢管和胶管套接在一起。
所述的水箱污水沉淀池位于整车水箱的尾部，在水箱污水沉淀池内设置三块高度不同的隔板，该三块高度不同的隔板由低至高以一定间隔排列，其与水箱壁、水箱隔板配合形成三个由低至高沉淀室，最低的沉淀室与管道出口连通。
所述的不锈钢框式水滤器安装在水箱隔板上，且位于前部的净水池和后部的水箱污水沉淀池连通通道之间。
采用上述方案后，本实用新型具有以下特点：
a)本实用新型将在清洗路面的同时，利用在路面清洗机构的前端的污水回收罩产生真空区域，来收集废弃物和清洗路面产生的污水，这样降低了工人的劳动强度、提高了效率，同时也减少了清晰路面产生的污水对路面的二次污染。
b)本实用新型用过水箱内的污水沉淀池将固体废弃物和污水分离开，再通过不锈钢框式水滤器过滤。过滤完的水进入水箱作为水源补充。这样可以扩大高压清洗车的作业范围、提高车辆的利用率。
