申请日2009.08.25
公开(公告)日2010.05.26
IPC分类号C02F9/04; C02F1/50; F28F19/01; B01D24/12; B01D24/46; C02F5/00
摘要
本实用新型是有关于一种动态循环水处理器，包括过滤罐、管道组、阀门组、水质监测装置和化学药剂投加装置，其中管道组的管道进水口与循环水泵的出水口相接;管道出水口与循环水泵的进水口相接;中部两条支路分别与过滤进、出水口相接;并设有排水口;阀门组包括过滤进水阀门，过滤出水阀门，回水阀门，反洗进水阀门，反洗出水阀门，以及排水阀门;水质检测装置安装于过滤出水口附近;化学药剂投加装置的投药管与管道进水口连接。本实用新型动态循环水处理器，结构新颖、成本较低、水处理效果好，可以同时达到去除悬浮物、缓蚀阻垢、杀菌灭藻的功能，并且可以根据系统水质情况随时调整设备的运行状态。
权利要求书

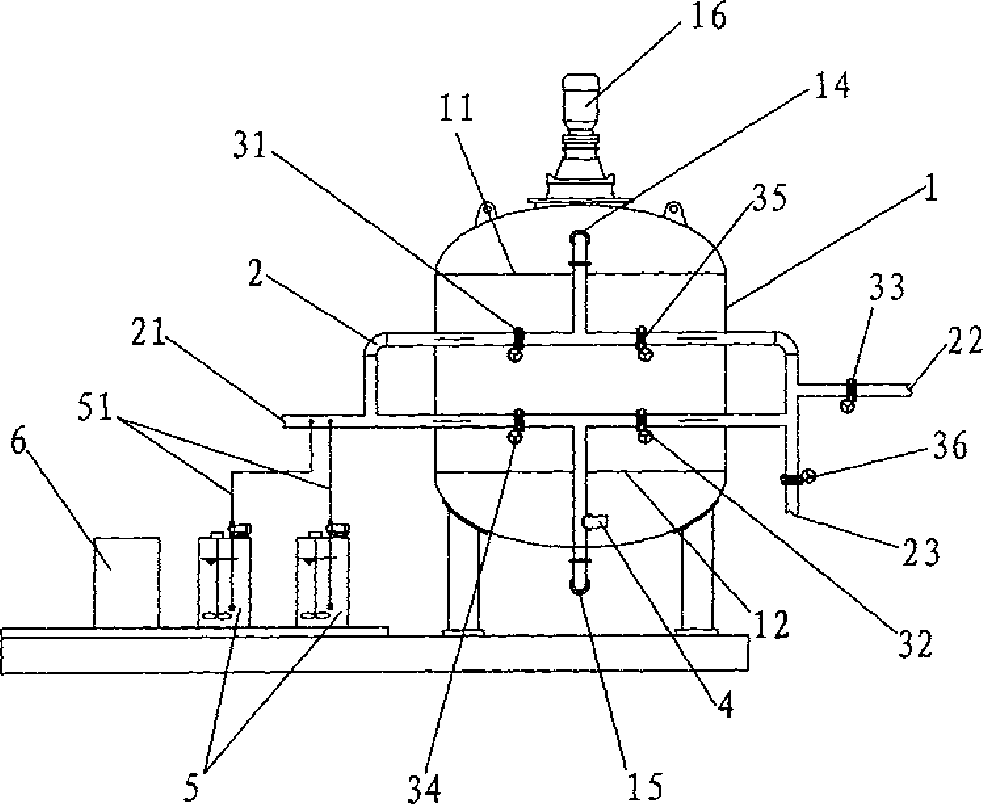

1.一种动态循环水处理器，安装于循环水泵附近，其特征在于包括过滤罐、管道组、阀门组、水质监测装置和化学药剂投加装置，其中
过滤罐内设有上、下隔板，并在上、下隔板之间装有过滤材料，在过滤罐侧面、上隔板上方设有过滤进水口，并在过滤罐底部设有过滤出水口;
管道组的一端为管道进水口，与循环水泵的出水口相接;另一端为管道出水口，与循环水泵的进水口相接;中部分为两条支路，分别通过三通与过滤进、出水口相接;并在管道出水口上游附近设有排水口;
阀门组包括位于管道进水口与过滤进水口之间的过滤进水阀门，位于过滤出水口与排水口之间的过滤出水阀门，位于管道出水口处的回水阀门，位于管道进水口与过滤出水口之间的反洗进水阀门，位于过滤进水口与排水口之间的反洗出水阀门，以及位于排水口处的排水阀门;
水质检测装置安装于过滤出水口附近;
化学药剂投加装置的投药管与管道进水口连接。
2.根据权利要求1所述的动态循环水处理器，其特征在于所述的过滤罐顶部安装有搅拌电机，搅拌电机通过联轴器、搅拌轴连接、带动搅拌桨叶，并使搅拌桨叶悬于过滤罐中部、过滤材料上方。
3.根据权利要求1所述的动态循环水处理器，其特征在于所述的过滤材料为纤维球过滤材料。
4.根据权利要求3所述的动态循环水处理器，其特征在于所述的纤维球过滤材料直径2cm，由涤纶纤维丝结扎而成。
5.根据权利要求1所述的动态循环水处理器，其特征在于所述的药剂投加装置包括杀生剂和缓蚀阻垢剂。
6.根据权利要求1所述的动态循环水处理器，其特征在于所述的水质监测装置包括电导率在线仪、PH/ORP在线仪、流量在线仪、悬浮物在线控制仪和压力变送器。
7.根据权利要求1-6任一权利要求所述的动态循环水处理器，其特征在于还包括在线控制装置，连接并控制水质检测装置和药剂投加装置。
8.根据权利要求7所述的动态循环水处理器，其特征在于所述的在线控制装置接收水质监测装置发送的信号，并根据与预设参数的比较结果，控制药剂投加装置的投药量，或控制阀门组的切换。
说明书
动态循环水处理器
技术领域
本实用新型涉及一种水处理器，特别涉及一种用于循环水系统过滤、杀菌灭藻、缓蚀阻垢的动态循环水处理器。
背景技术
循环水系统在冷却塔中，通过水的蒸发作用，实现换热器与大气的热交换。冷却塔大多使用在露天环境中，空气中大量的灰尘、泥砂、微生物及其孢子等杂质容易进入循环水系统，随着蒸发过程中水的不断消耗，这些杂质则留在循环水中，并且浓度逐渐增大，而冷却塔内的光照、温度、氧气量和养分都适于细菌和藻类的生长，使循环水质恶化加速，甚至堵塞管道、加剧换热器表面结垢、影响传热效率、影响设备正常运行并降低设备使用寿命。因此，采取必要的水处理手段保障水质，对于循环水系统的良好运行、节能减排都具有重大意义。目前，常用于循环水处理的方法主要有化学药剂法、离子交换法和各类物理场水处理方法。
化学药剂法是传统的水质处理方法，主要是利用阻垢剂破坏水中难溶物的结晶、阻止水垢的生长;利用缓蚀剂在金属表面形成保护膜，使金属表面钝化，减缓腐蚀速度;利用杀生剂对细菌、藻类灭活，并抑制其生长。化学药剂法对于循环水的水质控制具有显著的效果，但是随着药剂的消耗，需要不断的补充，而药剂的定时定量补充对于操作维护人员的要求较高，投加过量会造成药剂浪费，投加不足则对水质控制不佳，并且无法根据水质波动调节药剂投加量，也无法去除循环水中的悬浮物以及被杀生剂杀灭的微生物及藻类的尸体，使药剂用量逐渐增加，且难以持续保证水质。
离子交换法主要是用钠离子与水中的钙镁离子发生交换反应，以降低水的硬度，从而减少水垢、提高浓缩倍数、减少排水，但是钠离子的载体树脂需要定期再生，对于微生物的生长控制和悬浮物的处理仍需要配合其他手段，因此运行成本很高。
物理场水处理方法具有维护简单、运行费用低等优点，尽年来在循环水系统中应用较多，包括电磁水处理和高压静电水处理，通过改变水中离子的排序，影响成垢的几率，但是对于防垢、缓蚀以及杀菌在理论上尚缺乏足够的证明，实际使用效果不太理想。现有的物理场水处理多采用20目以上的过滤网去除水中的悬浮物，但是对于200um以下的颗粒无法去除。
由此可见，上述现有的循环水处理系统在结构与使用上，显然仍存在有不便与缺陷，而亟待加以进一步改进。如何研制一种结构新颖、成本较低、水处理效果好，可以同时达到去除悬浮物、缓蚀阻垢、杀菌灭藻的功能，并且可以根据系统水质情况随时调整设备的运行状态的新型结构的动态循环水处理器，是本领域当前的重要研究课题之一。
实用新型内容
本实用新型的目的在于，克服现有的循环水处理系统存在的缺陷，而提供一种新型结构的动态循环水处理器，所要解决的技术问题是使其结构新颖、成本较低、水处理效果好，可以同时达到去除悬浮物、缓蚀阻垢、杀菌灭藻的功能，并且可以根据系统水质情况随时调整设备的运行状态，从而更加适于实用。
本实用新型的目的及解决其技术问题是采用以下的技术方案来实现的。依据本实用新型提出的一种动态循环水处理器，安装于循环水泵附近，包括过滤罐、管道组、阀门组、水质监测装置和化学药剂投加装置，其中过滤罐内设有上、下隔板，并在上、下隔板之间装有过滤材料，在过滤罐侧面、上隔板上方设有过滤进水口，并在过滤罐底部设有过滤出水口;管道组的一端为管道进水口，与循环水泵的出水口相接;另一端为管道出水口，与循环水泵的进水口相接;中部分为两条支路，分别通过三通与过滤进、出水口相接;并在管道出水口上游附近设有排水口;阀门组包括位于管道进水口与过滤进水口之间的过滤进水阀门，位于过滤出水口与排水口之间的过滤出水阀门，位于管道出水口处的回水阀门，位于管道进水口与过滤出水口之间的反洗进水阀门，位于过滤进水口与排水口之间的反洗出水阀门，以及位于排水口处的排水阀门;水质检测装置安装于过滤出水口附近;化学药剂投加装置的投药管与管道进水口连接。
本实用新型的目的及解决其技术问题还可以采用以下的技术措施来进一步实现。
前述的动态循环水处理器，所述的过滤罐顶部安装有搅拌电机，搅拌电机通过联轴器、搅拌轴连接、带动搅拌桨叶，并使搅拌桨叶悬于过滤罐中部、过滤材料上方。
前述的动态循环水处理器，所述的过滤材料为纤维球过滤材料。
前述的动态循环水处理器，所述的纤维球过滤材料直径2cm，由涤纶纤维丝结扎而成。
前述的动态循环水处理器，所述的药剂投加装置包括杀生剂和缓蚀阻垢剂。
前述的动态循环水处理器，所述的水质监测装置包括电导率在线仪、PH/ORP在线仪、流量在线仪、悬浮物在线控制仪和压力变送器。
前述的动态循环水处理器，还包括在线控制装置，连接并控制水质检测装置和药剂投加装置。
前述的动态循环水处理器，所述的在线控制装置接收水质监测装置发送的信号，并根据与预设参数的比较结果，控制药剂投加装置的投药量，或控制阀门组的切换。
本实用新型与现有技术相比至少具有以下明显的优点和有益效果：本实用新型动态循环水处理器，采用高速过滤填料，利用填料在水压下自然形成的上大下小分层进行过滤，截留粒径小于10um的悬浮物;根据水质状况，通过水质监测装置得到的pH值、电导率、温度、流量等数据，由在线控制系统控制投加缓蚀剂、阻垢剂、杀生剂的用量和种类，启动阀门组的启停、控制循环水水质和浓缩倍数，达到杀菌灭藻、缓蚀阻垢的效果。本实用新型装置结构新颖、操作方便、可自动调节运行参数、节省药剂和运行费用，具有良好的经济效益和社会效益。
综上所述，本实用新型动态循环水处理器，结构新颖、成本较低、水处理效果好，可以同时达到去除悬浮物、缓蚀阻垢、杀菌灭藻的功能，并且可以根据系统水质情况随时调整设备的运行状态。本实用新型具有上述诸多优点及实用价值，其不论在产品结构或功能上皆有较大的改进，在技术上有显著的进步，并产生了好用及实用的效果，且较现有的循环水处理系统具有增进的功效，从而更加适于实用，并具有广泛的产业利用价值。
上述说明仅是本实用新型技术方案的概述，为了能更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
