申请日2009.08.20
公开(公告)日2010.07.28
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种污水景观水源处理成套装置，此装置设置在化粪池或建筑物、住宅污水排口、污水沟、景观水源旁，其内设有沿污水流向顺次连通的高效厌氧池、输送装置、综合生化处理池和回用提升泵系统，所述高效厌氧池内放有含厌氧微生物填充物，所述综合生化处理池内设有含好氧、兼氧、局部厌氧微生物的填充物，所述综合生化处理池内设置人工通风系统，所述综合生化处理池的表层为园艺化土地。采用本实用新型的装置具有运行成本低、无二次污染、不需要加温、不投加营养、占用土地可复用及园艺化、处理出水水质好可回用的优点。
权利要求书
1.一种污水景观水源处理成套装置，其特征在于，此装置设置在化粪池或建筑物、住宅污水排口、污水沟、景观水源旁，其内设有沿污水流向顺次连通的高效厌氧池、输送装置、综合生化处理池和回用提升泵系统，所述高效厌氧池内放有含厌氧微生物填充物，所述综合生化处理池内设有含好氧、兼氧、局部厌氧微生物的填充物，所述综合生化处理池内设置人工通风系统，所述综合生化处理池的表层为园艺化土地。
2.根据权利要求1所述的装置，其特征在于，所述高效厌氧池中填充物包含催化填充物和固定式填充物。
3.根据权利要求1所述装置，其特征在于，所述高效厌氧池内布置为污水活塞流流态结构。
4.根据权利要求1所述装置，其特征在于，所述输送装置为含有自动启闭控制装置和压力泵、输水管的满流输送装置。
5.根据权利要求1所述装置，其特征在于，所述高效厌氧池和输送装置顶部设与地面平齐的密封盖。
6.根据权利要求1所述装置，其特征在于，所述综合生化处理池内有固定填充物和生物催化剂。
7.根据权利要求1所述装置，其特征在于，所述景观水源、建筑物、住宅污水排口与高效厌氧池之间设有格栅和预处理池。
8.根据权利要求1-7任一项所述装置，其特征在于，所述人工通风系统，包括设置在综合生化处理池内的上下通气管道，所述上下通气管道与风机相连。
9.根据权利要求8所述装置，其特征在于，所述综合生化处理池与所述回用提升泵系统相连的排水管为带水封不通风的管道。
说明书
污水景观水源处理成套装置
技术领域
本实用新型涉及一种水处理装置，特别涉及一种污水景观水源处理成套装置。
背景技术
目前现有技术中已用于污水景观水源地下就地处理的技术，主要有一体化氧化沟和其他埋地式处理设施，这些设施均需要曝气机构及污泥处理，传统曝气机构难以降低运行成本，而污泥处理可能导致二次污染或带来运行管理不便。从原理上，现有技术大多数只提出了传统的厌氧和好氧微生物作用，而没有重视兼氧微生物的特殊作用。
发明内容
本实用新型为了解决现有技术中存在的不足，提供了一种运行成本低，无二次污染，不需加热，不投加营养，占用土地可复用及园艺化，处理出水水质好可回用的污水景观水源处理成套装置。

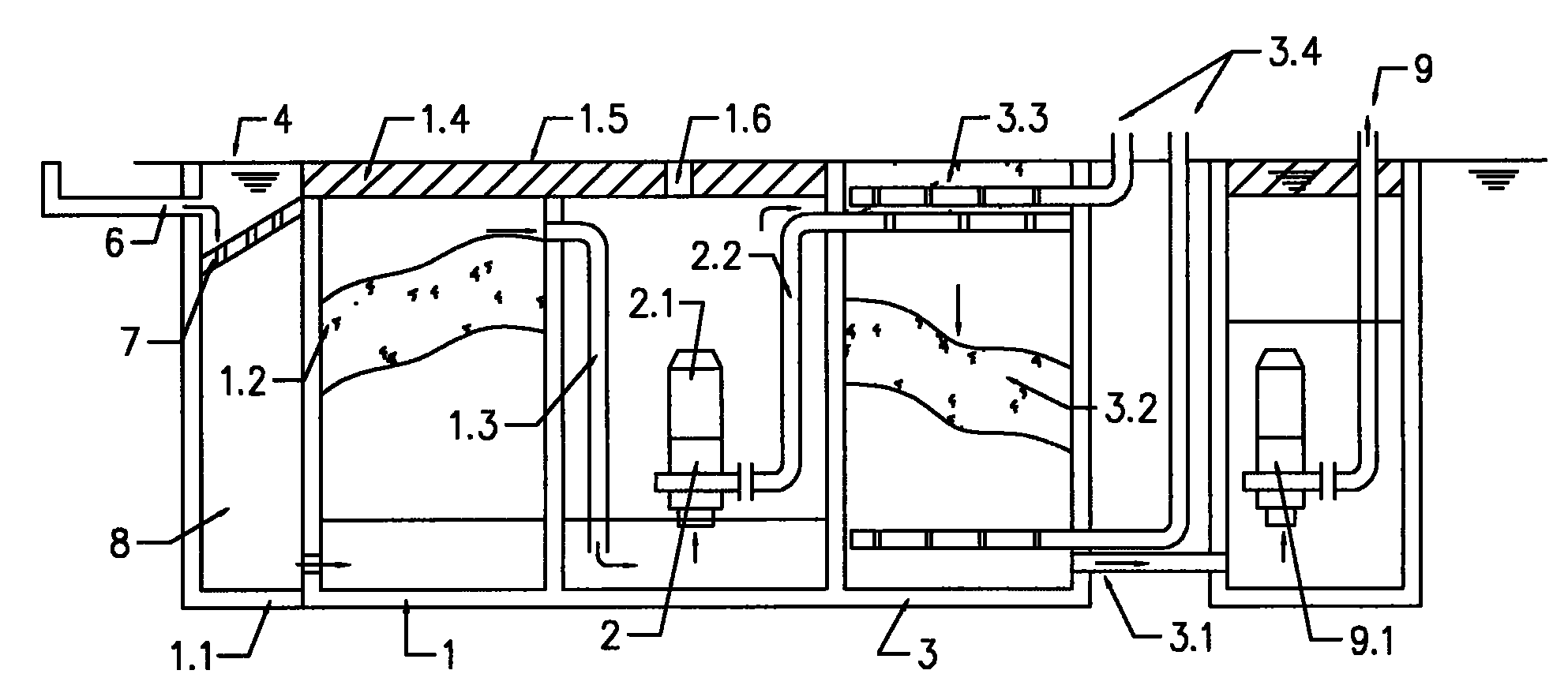

本实用新型解决其技术问题所采用的技术方案是：一种污水景观水源处理成套装置，此装置设置在化粪池或建筑物、住宅污水排口、污水沟、景观水源旁，其内设有沿污水流向顺次连通的高效厌氧池、输送装置、综合生化处理池和回用提升泵系统，所述高效厌氧池内放有含厌氧微生物填充物，所述综合生化处理池内设有含好氧、兼氧、局部厌氧微生物的填充物，所述综合生化处理池内设置人工通风系统，所述综合生化处理池的表层为园艺化土地。
所述高效厌氧池中填充物包含催化填充物和固定式填充物。
所述高效厌氧池内布置为污水活塞流流态结构。
所述输送装置为含有自动启闭控制装置和压力泵、输水管的满流输送装置。
所述高效厌氧池和输送装置顶部设与地面平齐的密封盖，所占地表面用作停车场或道路。
所述综合生化处理池内有固定填充物和生物催化剂，所述固定填充物采用砂、石、木、棕、塑料、陶粒、陶瓷或水泥中的一种或几种的混合，所述生物催化剂是金属、合金、微量元素的复合材料。
所述景观水源、建筑物、住宅污水排口与高效厌氧池之间设有格栅和预处理池。
所述人工通风系统包括设置在综合生化处理池内的上下通气管道，所述上下通气管道与风机相连。
所述综合生化处理池与所述回用提升泵系统相连的排水管为带水封不通风的管道。
本实用新型优点：
1、出水水质好，采用本实用新型装置处理的生活污水、景观水，出水清澈透明，其中CODcr值可达20mg以下，NH3-N值可达3mg/L以下，无臭气，通过回收提升泵系统可将处理水直接回用作为人工瀑布、喷泉、人工湖等园林景观使用，也可作为冲洗水、浇灌水或喷泉水等杂用水，本实用新型的处理技术简称PASG技术。
2、运行费用低。在运行中不需要加入药剂，也不需要加温，不需要曝气机构，故能耗低，每天处理每立方米污水耗电在0.15～0.2度电之间，运行费小于0.15元/m3。
3、采用本实用新型建造的装置使用范围宽，适应力强，处理污水量范围1～500000m3/日，可处理生活污水、景观水CODcr值范围为0～1000mg/l。
4、操作管理十分方便，此成套装置经正常启动调试后，2000m3/日以下的，一般不需要专人管理。
5、不需要处理污泥，节省人力和财力，并有利于保护现场的优美环境。
6、此成套装置经启动调试运行正常后没有噪声，污泥及臭气等二次污染。
7、本实用新型污水处理设施所占的土地全部可以使用，如用于停车场、公路及种植花草和园艺化，大大提高了土地利用率。处理每立方米污水占地小于1平方米，污水景观水源化处理是通过污水处理后的景观化再利用，创造一个优美的环境，又节约社会资源的良性循环，其社会意义重大。
8、建造本实用新型污水处理的装置，施工周期短，上马快，3个月可建成日处理1000m3污水装置。有利于解决当前严重环境污染的急需问题。
9、综合生化处理池内设置人工通风系统，能够提高系统的氨氮处理能力。
