申请日2013.06.14
公开(公告)日2013.12.11
IPC分类号B01D29/11; C11B13/00; B01D29/76
摘要
本实用新型公开了一种泔水沉淀渣浆油脂简易压榨装置，属于处理泔水的环保设备;旨在提供一种可从泔水沉淀渣浆中提取油脂的压榨装置。它包括压榨桶，压榨桶(2)的顶部设有伸入该压榨桶中的螺杆(1)，该螺杆的下端有与之浮动连接的挤压板(7)，压榨桶(2)的底部固定有出油管(5)，压榨桶(2)的侧面有舱门(3)。采用本实用新型不仅可大幅度提高泔水油脂的回收利用率，而且结构简单、成本低;是一种回收处理泔水油脂的环保设备。
权利要求书

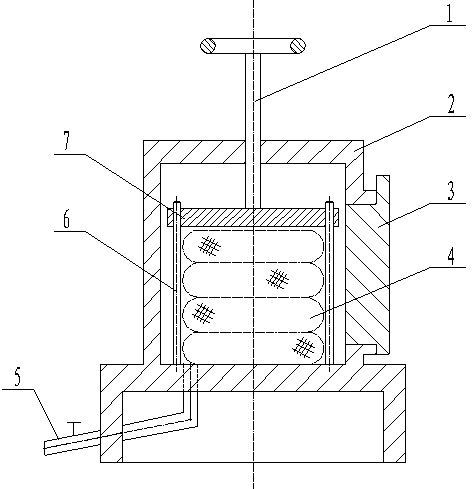

1.一种泔水沉淀渣浆油脂简易压榨装置，包括压榨桶，其特征在于：压榨桶(2)的顶部设有伸入该压榨桶中的螺杆(1)，该螺杆的下端有与之浮动连接的挤压板(7)，压榨桶(2)的底部固定有出油管(5)，压榨桶(2)的侧面有舱门(3)。
2.根据权利要求1所述的泔水沉淀渣浆油脂简易压榨装置，其特征在于：压榨桶(2)中固定有与挤压板(7)配合的导柱(6)。
说明书
泔水沉淀渣浆油脂简易压榨装置
技术领域
本实用新型涉及一种从 泔水中提取油脂的装置，尤其涉及一种从泔水沉淀渣浆中提取油脂的压榨装置;属于回收泔水油脂的环保设备。
背景技术
众所周知，泔水是餐饮企业在生产经营活动中产生的餐厨垃圾，泔水中的大量油脂是提炼生物柴油的主要原料;若将其直接排放不仅会污染环境、堵塞下水管道，而且也造成资源浪费。为此，环保部门要求餐饮企业对其进行集中回收处理。目前，环保企业通常采用沉淀的方式来进行泔水的固液分离，然后通过加热熬制的方式回收泔水中油脂，泔水沉淀渣浆则废弃或制成肥料。然而，泔水沉淀渣浆主要为含有大量的油脂食物残渣，若能将其中的油脂提取出来，则可大幅度提高泔水油脂的回收利用率。
发明内容
为了克服现有技术中存在的缺陷，本实用新型旨在提供一种可从泔水沉淀渣浆中提取油脂的泔水沉淀渣浆油脂简易压榨装置。
为了实现上述目的，本实用新型采用以下技术方案：它包括压榨桶，压榨桶的顶部设有伸入该压榨桶中的螺杆，该螺杆的下端有与之浮动连接的挤压板，压榨桶的底部固定有出油管，压榨桶的侧面有舱门。
压榨桶中固定有与挤压板配合的导柱。
与现有技术比较，本实用新型由于采用了上述技术方案，利用螺杆挤压装置对填装于滤袋中浸含有泔水沉淀渣浆油脂的锯末或粉碎秸秆进行压榨，因此能够将泔水沉淀渣浆中的油脂提取出来，提高了泔水油脂的回收利用率;具有结构简单、操作方便、成本低等优点。
