申请日2013.06.14
公开(公告)日2014.05.07
IPC分类号B01F7/18; C11B13/00; B01F15/06
摘要
本实用新型公开了一种泔水沉淀渣浆油脂浸提搅拌装置，属于处理泔水的环保设备;旨在提供一种可从泔水沉淀渣浆中提取油脂的搅拌装置。它包括设在搅拌桶中的搅拌轴、固定在该搅拌轴上的搅拌桨;搅拌桶(1)为带有加料口的密闭结构，该加料口处设有盖板(6);蒸汽管(5)通入搅拌桶(1)中，搅拌桶(1)的底部固定有出料管(4);搅拌桨(2)为钉耙状结构。采用本实用新型可大幅度提高泔水油脂的回收利用率;是一种回收泔水油脂的环保设备。
权利要求书

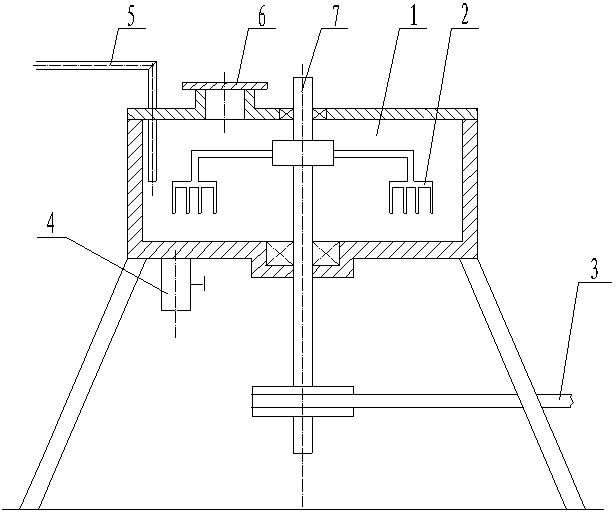

1.一种泔水沉淀渣浆油脂浸提搅拌装置，包括设在搅拌桶中的搅拌轴、固定在该搅拌轴上的搅拌桨;其特征在于：搅拌桶(1)为带有加料口的密闭结构，该加料口处有盖板(6);蒸汽管(5)通入搅拌桶(1)中，搅拌桶(1)的底部固定有出料管(4)。
2.根据权利要求1所述的泔水沉淀渣浆油脂浸提搅拌装置，其特征在于：搅拌桨(2)为钉耙状结构。
说明书
泔水沉淀渣浆油脂浸提搅拌装置
技术领域
本实用新型涉及一种从 泔水中提取油脂的装置，尤其涉及一种从泔水沉淀渣浆中提取油脂的搅拌装置;属于回收泔水油脂的环保设备。
背景技术
众所周知，泔水是餐饮企业在生产经营活动中产生的餐厨垃圾，泔水中的大量油脂是提炼生物柴油的主要原料;若将其直接排放不仅会污染环境、堵塞下水管道，而且也造成资源浪费。为此，环保部门要求餐饮企业对其进行集中回收处理。目前，环保企业通常采用沉淀的方式来实现泔水的固液分离，然后通过加热熬制的方式回收泔水中油脂，泔水沉淀渣浆则废弃或制成肥料。然而，泔水沉淀渣浆主要为含有大量的油脂食物残渣，若能将其中的油脂提取出来，则可大幅度提高泔水油脂的回收利用率。
发明内容
为了克服现有技术中存在的缺陷，本实用新型旨在提供一种可从泔水沉淀渣浆中提取油脂的泔水沉淀渣浆油脂浸提搅拌装置。
为了实现上述目的，本实用新型采用以下技术方案：它包括设在搅拌桶中的搅拌轴、固定在该搅拌轴上的搅拌桨;搅拌桶为带有加料口的密闭结构，该加料口处有盖板;蒸汽管通入搅拌桶中，搅拌桶的底部固定有出料管。
搅拌桨为钉耙状结构。
与现有技术比较，本实用新型由于采用了上述技术方案，将普通的搅拌桶改为了密闭结构，并增加了蒸汽管;当泔水沉淀渣浆与锯末、粉碎的秸秆等疏松材料混合时，食物残渣中的油脂在高温蒸汽的作用下被锯末或粉碎秸秆浸吸，然后再通过压榨的方式即可提取油脂。
