申请日2011.04.07
公开(公告)日2011.10.26
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理设备的驱动部件，该驱动部件包括主梁，减速机电机，法兰套、安全销和小链轮，减速机电机固定在主梁上，法兰套与减速机电机的输出端固定连接，小链轮通过安全销固定连接在法兰套中，还包括转速传感器和支架，该转速传感器的检测面正对小链轮的轮齿，并且转速传感器固定连接在支架上，支架固定连接在主梁或者减速机电机的外壳上。该结构的驱动部件在安全销断裂的时候，能够及时将此信息向外部传递，使得污水处理设备停止运行，保证安全生产，延长污水处理设备的使用寿命，同时节能降耗，避免不必要的经济损失。
权利要求书

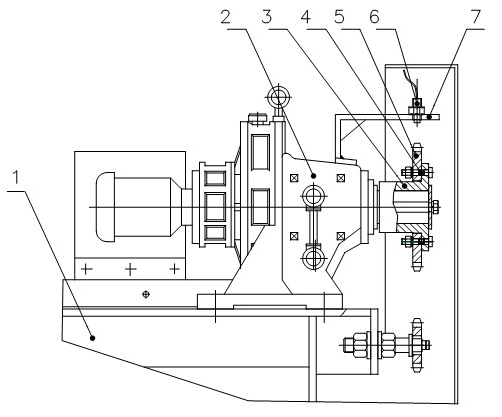

1.一种污水处理设备的驱动部件，该驱动部件包括主梁(1)，减速机电机(2)，法兰套(3)、安全销(4)和小链轮(5)，减速机电机(2) 固定在主梁(1)上，法兰套(3)与减速机电机(2)的输出端固定连接，小链轮(5)通过安全销(4)固定连接在法兰套(3)中，其特征在于，还包括转速传感器(6)和支架(7)，该转速传感器(6)的检测面正对小链轮(5)的轮齿，并且转速传感器(6)固定连接在支架(7)上，支架(7)固定连接在主梁(1)或者减速机电机(2)的外壳上。
说明书
一种污水处理设备的驱动部件
技术领域
本实用新型属于污水处理设备机械技术领域，具体来说，涉及一种污水处理设备的驱动部件。
背景技术
十一五规划提出了节能降耗的目标，并把节能降耗提升到战略的高度，各行各业积极响应国家号召竞相开展节能降耗工作，城市污水处理行业也是高能耗行业之一，并且节能降耗问题已经成为制约城市污水处理行业发展的瓶颈。高能耗不仅导致污水处理成本升高，而且也在一定程度上也加剧了我国当前的能源危机。因此竭尽全力降低城市污水处理厂的能耗需求，寻求污水处理厂能量优化对策已成为当务之急。当前，大多数污水处理厂和泵站等都已配置上位机监控系统，多数都实现无人值守。污水处理设备在正常运行中，传动部件上安全销因过扭矩而断裂，此信号不能上传到上位机监控系统或智能转速控制显示仪表中，不能发出及时报警和发出故障保护，而此时减速机电机仍然继续运转，但设备却不能正常工作，大量电力资源白白浪费。同时，由于不能及时报警提醒故障，格栅除污机栅前积累污物越来越多，如果不及时处理污物就强行让格栅除污机工作，可能会因负载过重，设备再次遭到损坏或不能工作;而抬耙式刮泥机由于不能及时报警停机，刮泥机构因钢丝绳不能抬起而在池底拖动，造成设备损坏而不能正常工作，浪费电能，严重影响污水处理的效果。
发明内容
技术问题：本实用新型所要解决的技术问题是：提供一种污水处理设备的驱动部件，使得污水处理设备的驱动部件在安全销断裂的时候，能够及时将信息向外部传递，保证安全生产，延长污水处理设备的使用寿命，同时节能降耗，避免不必要的经济损失。
技术方案：为解决上述技术问题，本实用新型采用的技术方案是：
一种污水处理设备的驱动部件，该驱动部件包括主梁，减速机电机，法兰套、安全销和小链轮，减速机电机固定在主梁上，法兰套与减速机电机的输出端固定连接，小链轮通过安全销固定连接在法兰套中，还包括转速传感器和支架，该转速传感器的检测面正对小链轮的轮齿，并且转速传感器固定连接在支架上，支架固定连接在主梁或者减速机电机的外壳上。
有益效果：与现有技术相比，本实用新型的有益效果是：
1.污水处理设备在安全销断裂的时候，能够及时将信息向外部传递，保证安全生产，延长污水处理设备的使用寿命。在本技术方案中，污水处理设备中的安全销发生径向断裂时，转速传感器能够及时将信息向外部传递，使污水处理设备立即停止运转，即停止空载运转。如果安全销断裂能及时有效处理，使得格栅除污机栅前的污物不会大量积累，导致开机负载过重现象的产生，可有效保护减速机电机和延长减速机电机的使用寿命。对于抬耙式刮泥机而言，安全销断裂能及时有效处理时，刮泥机构便能得到很好的保护，不至于损坏设备。因此，本实用新型的驱动部件可以有效保护污水处理设备的安全，延长污水处理设备的使用寿命。
2. 节能降耗，保证生产，提高生产效率。在本技术方案中，当
小链轮的运行速度为零时，转速传感器将信息向外部传递，通过智能处理装置可以控制污水处理设备，使得污水处理设备停止运行。在现有技术中，当小链轮的运行速度为零时，如果没有工作人员发现的话，则小链轮停止运行，而污水处理设备中的减速机电机仍然在运行，即空载运转。这样就浪费了大量的电力资源。因此，采用本技术方案，可以在小链轮停止运行时，及时停止整个污水处理设备的运行，有利于节能降耗，保证生产，提高生产效率，避免不必要的经济损失。
