申请日2009.06.19
公开(公告)日2010.12.29
IPC分类号G01F23/36; E03C1/12
摘要
本发明提供一种卫生间中水处理系统，它包括水箱，还包括水位检测装置、水箱状态采集系统、信号处理系统、检测水位控制电路、报警电路、供电系统、管路系统，其水箱是一个过滤蓄水箱。其水箱状态采集系统与信号处理系统相连接，信号处理系统与报警电路相连接，报警电路通过供电系统供电，过滤蓄水箱与管路系统相连接通到马桶水箱。它能把卫生间的废水合理的利用起来，冲到马桶里，这样可为一个家庭每年节省很大的用水开支，真正实现了节约能源、智能高效、成本低廉的节水思想。该卫生间中水处理系统适应现代家居个性化设计，适合推广使用。
权利要求书
1.一种卫生间中水处理系统，包括水箱，其特征在于：还包括水位检测装置、水箱状态采集系统、信号处理系统、检测水位控制电路、报警电路、供电系统、管路系统，所述水箱是一个过滤蓄水箱。所述的水箱状态采集系统与信号处理系统相连接，所述的信号处理系统与报警电路相连接，所述的报警电路通过所述的供电系统供电，所述的过滤蓄水箱与所述的管路系统相连接通到马桶水箱。
2.根据权利要求1的所述的卫生间中水处理系统，其特征在于：所述的状态采集系统分为2种：利用水箱浮球和杠杆动作原理、利用水和空气有不同的导电率原理。
3.根据权利要求1的所述的卫生间中水处理系统，其特征在于：所述的信号处理系统分为强电系统和弱电系统。
4.根据权利要求1的所述的卫生间中水处理系统，其特征在于：所述的报警电路由报警指示灯(发光二极管)、晶体三极管和蜂鸣器组成。
5.根据权利要求1的所述的卫生间中水处理系统，其特征在于：所述的供电系统由稳压管、整流电路、滤波电路和变压器构成。
说明书
卫生间中水处理系统
技术领域
本发明涉及一种废水处理系统，具体涉及一种卫生间中水处理系统。
背景技术
目前，一种现有技术的废水处理系统，包括壳体，壳体下部设有沉淀室，沉淀室底部设有排泥管，在沉淀室的中部设有一进水管，壳体的中间设有一反应室，壳体与反应室之间设有环状的隔断层，隔断层中设有斜管，斜管连通壳体的下部和中部，反应室中设有一容器，容器下部设有进水口，进水口突出于反应室之外，位于沉淀室内，在进水口正下面、沉淀室内设一喷嘴。其缺点是结构复杂，而且排出的水不能再次利用，不能达到节约水资源的功效。
发明内容
本发明的目的是提供一种卫生间中水处理系统，它能把卫生间里的台盆和淋浴器的下水(肥皂水)通到马桶的蓄水池，用来冲洗马桶和坐便，能节约水资源，达到绿色环保的作用。

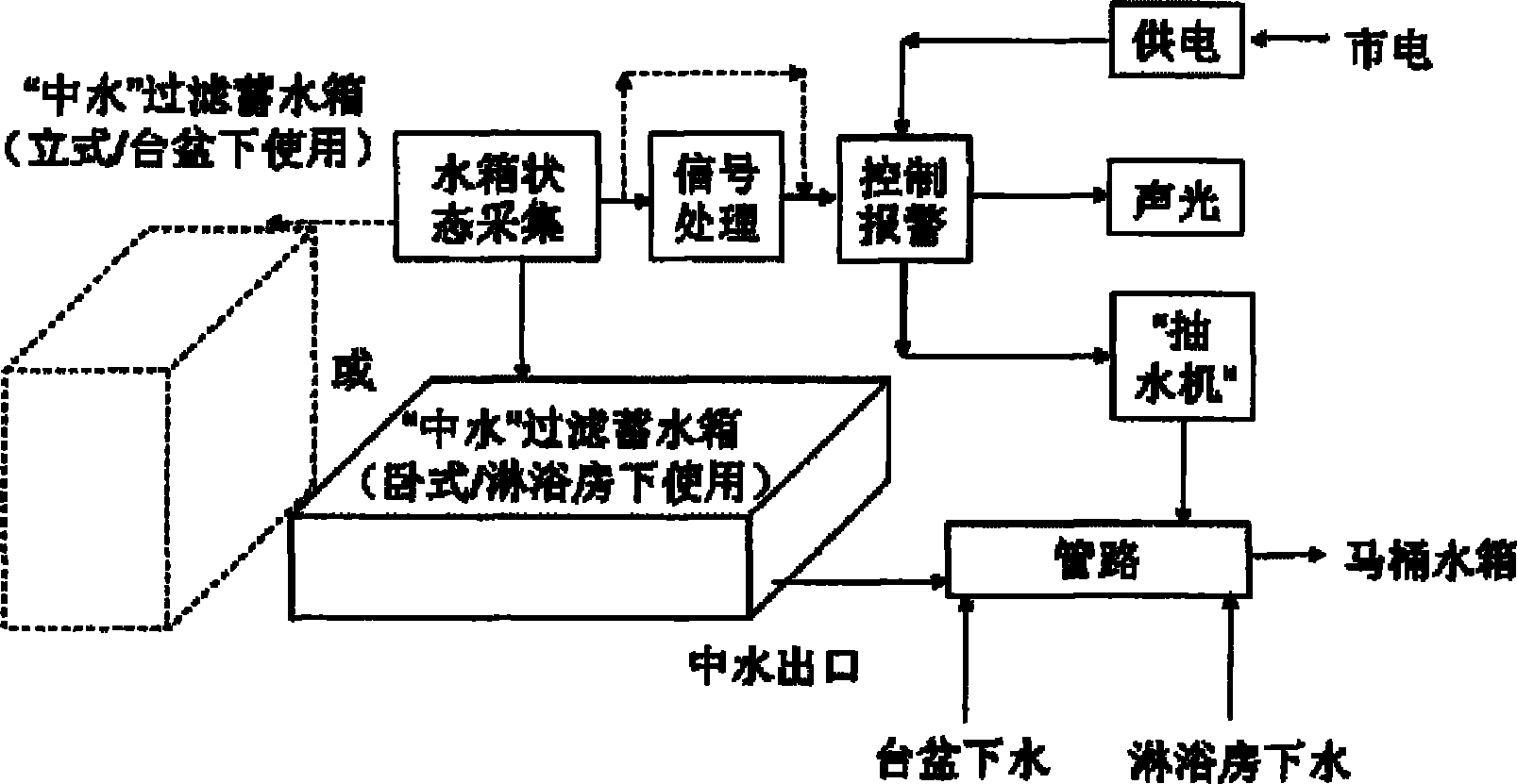

本发明卫生间中水处理系统的目的是通过以下技术方案实现的：一种卫生间中水处理系统，包括水箱，其特点是：还包括水位检测装置、状态采集系统、信号处理系统、检测水位控制电路、报警电路、供电系统、管路系统，所述水箱是一个过滤蓄水箱。所述的水箱状态采集系统与所述的信号处理系统相连接，所述的信号处理系统与报警电路相连接，所述的报警电路通过所述的供电系统供电，所述的过滤蓄水箱与所述的管路系统相连接通到马桶水箱。
上述的卫生间中水处理系统，其中，所述的状态采集系统分为2种：利用水箱浮球和杠杆动作原理、利用水和空气有不同的导电率原理。
上述的卫生间中水处理系统，其中，所述的信号处理系统分为强电系统和弱电系统。
上述的卫生间中水处理系统，其中，所述的报警电路由报警指示灯(发光二极管)、晶体三极管和蜂鸣器组成。
上述的卫生间中水处理系统，其中，所述的供电系统由稳压管、整流电路、滤波电路和变压器构成。
本发明卫生间中水处理系统由于采用了上述的技术方案，使之与其他现有技术相比，具有以下的优点和积极效益：
1、本发明卫生间中水处理系统由于设有过滤蓄水箱，可以过滤颗粒物和泡沫，使冲进马桶的水没有一些容易使马桶堵塞的物质。
2、本发明卫生间中水处理系统由于设有状态采集系统，可以起到限制水位高低的作用。
3、本发明卫生间中水处理系统由于设有信号处理系统，可以控制强电系统。
4、本发明卫生间中水处理系统由于设有报警电路，可以防止蓄水箱的水过满，当到达上限时会报警，提高了安全性和可靠性。
5、本发明卫生间中水处理系统由于设有供电系统，且所述的供电系统由稳压管、整流电路、滤波电路和变压器构成，可以起到将交流变直流，稳压、整流和滤波的功能。
