申请日2009.06.18
公开(公告)日2010.03.31
IPC分类号H05H1/24; B01D53/74
摘要
本实用新型属于环保技术领域，具体为一种圆盘式低温离子体处理废水汽的净化装置。其净化单元由等离子体发生、发射和控制电路，以及若干个正、负电极板构成。其中，正极采用金属管，并行排列，并于一端连接成一体，固定于一固定架上，组成接收极;负极采用圆盘片，其外周为锯齿形，若干圆盘片在其中心位置固定于一负极固定杆上，所有负极固定杆上端穿过正极金属管，固定于负极固定架上。本实用新型的净化装置，可以是一个净化单元，也可以是一个净化单元组，也可以是一个净化单元组合体。对废水汽，包括废蒸汽、水雾中异味、有毒有害物质等净化效果明显，排出的气体无毒、无色、无味，清新自然，同时起到冷却塔无法实现的作用。
权利要求书
1、一种圆盘式低温等离子体处理废水汽的净化装置，其特征在于是由若干个净化单 元组并列构成的净化单元组合体;其中的一个净化单元组由若干个净化单元重迭构成，一 个净化单元由等离子体发生、发射和控制电路，以及若干组正、负电极构成;其中，正极 采用金属管，正极并行排列，并于一端连接成一体，固定于一固定架上，组成接收极;负 极采用圆盘片，圆盘片外周为锯齿形，若干片圆盘片在其中心位置固定于一负极固定杆上， 一负极固定杆置于一正极金属管中心位置;所有负极固定杆上端穿过正极金属管，固定于 负极固定架上。
2、根据权利要求1所述的圆盘式低温等离子体处理废水汽的净化装置，其特征在于 一根负极固定杆上有若干负极圆盘片，其相邻两圆盘片之间的距离为10-60mm;正极管 为圆形或方形，其最大直径为40-140mm，长度为100-2000mm;负极圆盘片的直径为20 -100mm。
3、根据权利要求1所述的圆盘式低温等离子体处理废水汽的净化装置，其特征在于 所述负极圆盘片外围锯齿的锯间距离为1-10mm。
说明书
圆盘式低温等离子体处理废水汽的净化装置
技术领域
本使用新型属于环境保护技术领域，具体涉及一种低温等离子体处理废水汽的净化装置。
背景技术
目前，工业生产所产生的废气、粉尘等大都有烟雾、异味和有害物质等，一般采用水洗法 进行处理，水洗后排放到空气的是大量白色的水蒸气体，其中含有大量有害物质和异味。不但 治理效果差，而且浪费大量水资源，尤其是水越来越紧张的今天。因此，消除新的污染，回收 水汽再利用，成为今天环境保护的重大课题。
发明内容
本实用新型的目的在于提出一种利用低温等离子体技术，能够方便、高效、快速去除废水 汽(包括废水雾、废蒸汽等)中的各种有害物质和异味，同时又可快速回收水蒸汽，凝结成水， 供再次使用的一种净化装置。

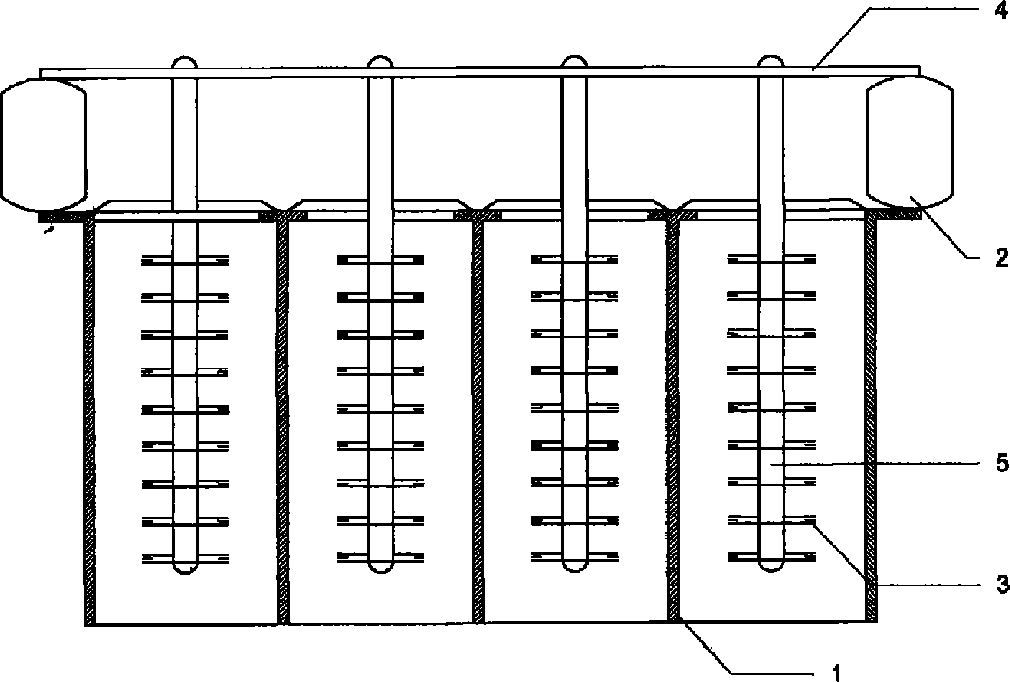

本实用新型提出的利用低温等离子体技术处理废水汽的净化装置，由等离子体发生、发射 和控制电路，以及若干组正、负电极构成;其中，正极采用金属管，正极并行排列，并于一端 连接成一体，固定于一固定架上，组成接收极;负极采用圆盘片，圆盘片外周为锯齿形，若干 圆盘片在其中心位置固定于一负极固定杆(金属棒)上，一负极固定杆置于一正极金属管中心 位置;所有负极固定杆上端穿过正极金属管，固定于负极固定架上，负极固定架与正极固定架 两端之间设置有绝缘子。
本实用新型中，一根负极固定杆上有若干负极圆盘片，其相邻两圆盘片之间的距离为10 -60mm。正极管可以为圆形或方形，其最大直径为40-140mm，长度为100-2000mm。负极圆 盘片的直径为20-100mm。另外，负极圆盘片外围锯齿的齿间距为1-10mm。
本实用新型中，若干个正极管与设置于正极管中的负极组成一个净化单位，电极的直径长 度以及电极的数量根据净化需要确定。同样，根据实际需要，可由若干个净化单元并列，组成 一个净化单元组(亦称多级净化区)。进一步，也可将若干个净化单元组并列构成一个净化单元 组合体。即本实用新型的净化装置，可以是一个净化单元，也可以是一个净化单元组，也可以 是一个净化单元组合体。
本实用新型中，等离子体发生、发射和控制电路为常规电路，属于成熟技术，这里不作具 体介绍。
本实用新型对于有污染物的蒸汽、水雾的净化处理效果良好。例如某生物制品厂生产中的 植物酸经烘干时产生大量水蒸汽体，其含有强烈异味，每小时有5万m3废蒸汽排向空中，造成 周边居民不能正常生活。采用本技术，处理2.5万m3/h气体，采用4级净化区，净化器出口处 看不到一丝气体，闻不到一点异味，净化后的水为黑红色，每小时可回收水20吨和5万m3气 体，由于等离子体的聚凝作用，该废水可在池中自然分解，水物分离。
