申请日2009.03.12
公开(公告)日2009.12.30
IPC分类号C02F1/66
摘要
酸性废水中和设备，属于废水处理设备技术领域。其特征在于包括中和水箱A、中和水箱B，工业废水分成两路与中和水箱A、中和水箱B管道连接，加药箱A与中和水箱A的连接管道上设置加药泵A中和水箱A底部还接入压缩空气A，加药箱B与中和水箱B的连接管道上设置加药泵B，中和水箱B底部还接入压缩空气B，可编程控制器与加药泵A、加药泵B及PH在线检测仪控制连接，pH在线检测仪与中和水箱A、中和水箱B中的溶液检测配合。上述酸性废水中和设备，施工简单、搬运方便，能保证系统不间断运行，系统由可编程控制器自动控制，减少操作工的劳动强度和误操作的可能性，使用安全方便，显著提高了工作效率，降低了使用成本。
权利要求书
1、酸性废水中和设备，其特征在于包括中和水箱A(5)、中和水箱B(5a)，工 业废水(1)分成两路与中和水箱A(5)、中和水箱B(5a)管道连接，加药箱A(2) 与中和水箱A(5)的连接管道上设置加药泵A(3)，中和水箱A(5)底部还接入压 缩空气A(4)，加药箱B(2a)与中和水箱B(5a)的连接管道上设置加药泵B(3a)， 中和水箱B(5a)底部还接入压缩空气B(4a)，可编程控制器(6)与加药泵A(3)、 加药泵B(3a)及PH在线检测仪(7)控制连接，PH在线检测仪(7)与中和水箱A (5)、中和水箱B(5a)中的溶液检测配合。
2、如权利要求1所述的酸性废水中和设备，其特征在于加药箱A(2)、加药泵A (3)之间的连接管道上设置球阀Q1，加药箱B(2a)、加药泵B(3a)之间的连接管 道上设置球阀Q10。
3、如权利要求1所述的酸性废水中和设备，其特征在于加药泵A(3)、中和水 箱A(5)之间的连接管道上设置球阀Q2、止回阀H1，加药泵B(3a)、中和水箱B(5a) 之间的连接管道上设置球阀Q9、止回阀H2。
4、如权利要求1所述的酸性废水中和设备，其特征在于压缩空气A(4)、中和 水箱A(5)及压缩空气B(4a)、中和水箱B(5a)之间的连接管道上分别设置球阀 Q5、Q8。
5、如权利要求1所述的酸性废水中和设备，其特征在于中和水箱A(5)、中和 水箱B(5a)的排放管道上分别设置阀门D1、D2。
6、如权利要求1所述的酸性废水中和设备，其特征在于中和水箱A(5)、中和 水箱B(5a)与工业废水(1)之间的连接管道上分别设置球阀Q3、Q4。
7、如权利要求1所述的酸性废水中和设备，其特征在于中和水箱A(5)、中和 水箱B(5a)之间通过设置两条管道连接，两连接管道上分别设置球阀Q6、Q7。
说明书
酸性废水中和设备
技术领域
本实用新型属于废水处理设备技术领域，具体为酸性废水中和设备。
背景技术
目前中和池都以水泥池建造，施工复杂，占地面积大，造价成本高，且不能搬移、 不能连续处理工业废水，多为人工操作、安全隐患大。
实用新型内容
针对现有技术中存在的上述问题，本实用新型的目的在于设计提供一种自动控制 的酸性废水中和设备的技术方案，且施工简单、搬运方便，系统能不间断自动运行， 显著提高了工作效率。

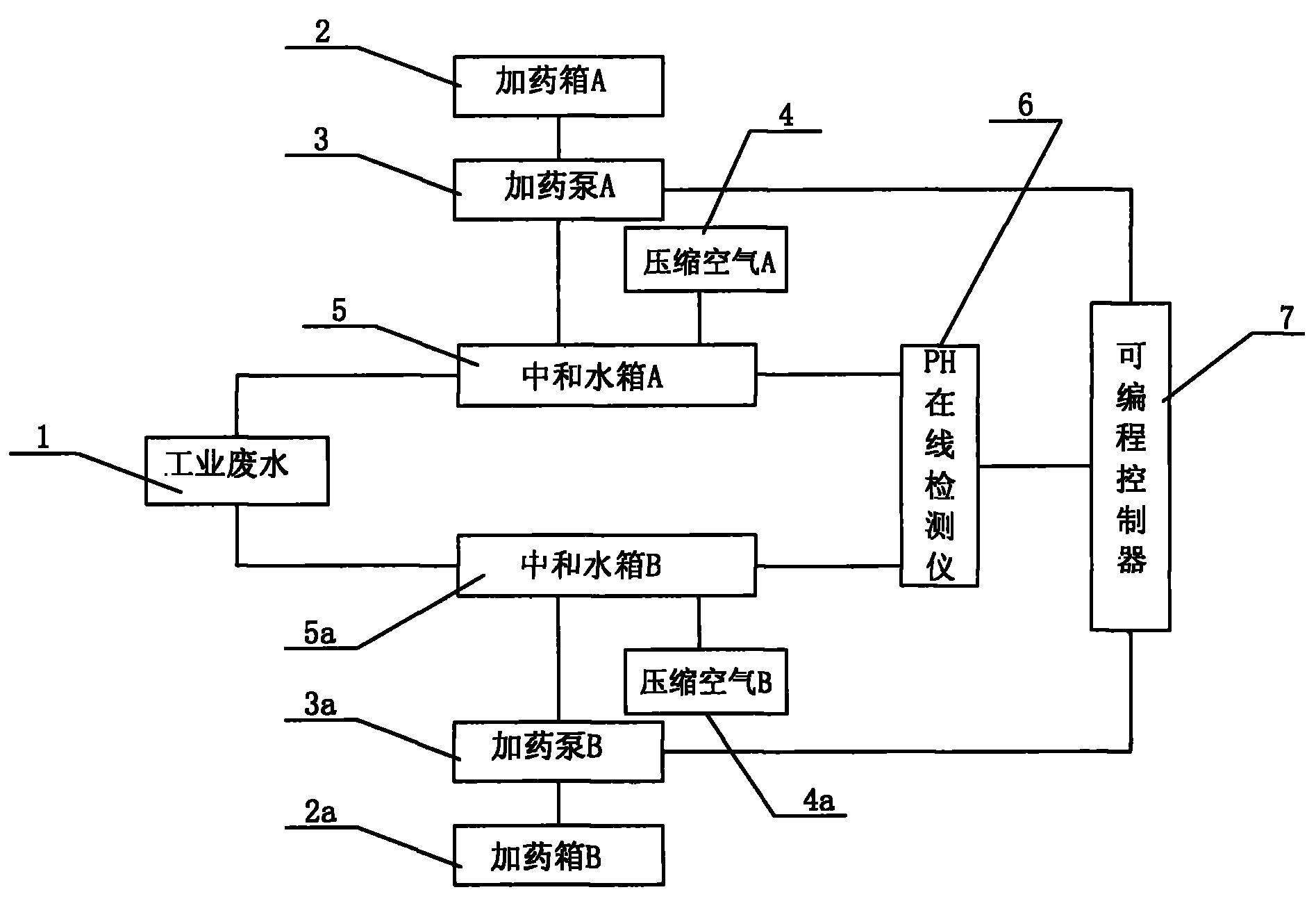

所述的酸性废水中和设备，其特征在于包括中和水箱A、中和水箱B，工业废水 分成两路与中和水箱A、中和水箱B管道连接，加药箱A与中和水箱A的连接管道上 设置加药泵A中和水箱A底部还接入压缩空气A，加药箱B与中和水箱B的连接管道 上设置加药泵B，中和水箱B底部还接入压缩空气B，可编程控制器与加药泵A、加 药泵B及PH在线检测仪控制连接，PH在线检测仪与中和水箱A、中和水箱B中的溶 液检测配合。
所述的酸性废水中和设备，其特征在于加药箱A、加药泵A之间的连接管道上设 置球阀Q1，加药箱B、加药泵B之间的连接管道上设置球阀Q10。
所述的酸性废水中和设备，其特征在于加药泵A、中和水箱A之间的连接管道上 设置球阀Q2、止回阀H1，加药泵B、中和水箱B之间的连接管道上设置球阀Q9、止 回阀H2。
所述的酸性废水中和设备，其特征在于压缩空气A、中和水箱A及压缩空气B、 中和水箱B之间的连接管道上分别设置球阀Q5、Q8。
所述的酸性废水中和设备，其特征在于中和水箱A、中和水箱B的排放管道上分 别设置阀门D1、D2。
所述的酸性废水中和设备，其特征在于中和水箱A、中和水箱B与工业废水之间 的连接管道上分别设置球阀Q3、Q4。
所述的酸性废水中和设备，其特征在于中和水箱A、中和水箱B之间通过设置两 条管道连接，两连接管道上分别设置球阀Q6、Q7。
上述酸性废水中和设备，以两台中和水箱取代水泥池，施工简单、搬运方便;一 台中和水箱在中和、排放的过程中，另一台中和水箱可以储存生产线来水，保证系统 不间断运行;系统由可编程控制器自动控制，减少操作工的劳动强度和误操作的可能 性，使用安全方便，显著提高了工作效率，降低了使用成本。该设备能把PH值为3.5 的工业废水中和到PH为6-7.5，使其符合排放标准。
