申请日2009.04.23
公开(公告)日2010.10.27
IPC分类号B01D24/46
摘要
一种实现水处理装置滤料分区高强度清洗的新型机构。为实现长条状和矩形进出水断面滤池或滤床的分区清洗，本发明提出了一种帘式挡水板——挡水帘及其驱动、压紧机构。借助进出水断面上分隔滤床与其他功能区的必备结构物，比如滤床承托板，在驱动控制装置的驱动和控制下，通过变换承托板与挡水帘的相对位置，实现过滤状态、清洗状态、清洗区域的转换。装置结构简单，基本不占用额外空间，适应性强，可实现自动控制，在既定冲洗流量下，使冲洗水与滤料颗粒的接触速度数倍提高，达到滤料规定的最佳清洗流速，实现滤料的彻底清洗再生，特别适合于大型系统的采用。
1.一种实现水处理装置滤料分区高强度清洗的新型机构，水处理装置包括滤床、集水室(逆流过滤时是原水室、布水室)、布水器，该新型机构由承托板、挡水帘、左卷轴、右卷轴、压紧装置、控制装置组成，其的特征在于：
A、承托板作为滤床的托架，下侧面为平面结构，按n=滤床断面面积×滤料的最佳清洗流速/冲洗水流量，将承托板分割为n个子区域，该n个区域为通水结构，其间用不通水条带分隔，该n个区域对应滤床的n个冲洗分区;
B、在承托板下部的集水室(逆流过滤时是原水室、布水室)安装帘式挡水机构，包括挡水帘、左卷轴、右卷轴、压滚以及压紧滑道，左、右卷轴通过伸出容器的驱动轴连接驱动控制机构;
C、挡水帘由塑胶(内部有经纬编织的帘子线)或类似材料制成，两端分别缠绕在左右驱动滚上;
D、挡水帘总长为承托板长度L的3倍，共分4个区域，第1区域长度为L，中间被裁空，用于作为过滤状态的通水通道，只留一定宽度的侧边，并在左端留下0.5*L/n宽度的边用于安装;第2区域长度为L×(n-1)/n，实心，用于冲洗时依次封闭各冲洗分区;第3区域长度为L/n，中间被裁空，只留一定宽度的侧边，此区域为冲洗通道;第4区域长度为L×(n-1)/n，实心，用于冲洗时依次封闭各冲洗分区，并在右端留下0.5*L/n宽度的边用于安装;
E、在挡水帘下每一个承托板分隔条带对应的位置安装压滚，在与挡水帘运动平行方向的承托板的两侧安装滑道，使挡水帘紧贴承托板;
F、驱动控制装置用于驱动左、右卷轴转动，并控制其带动挡水帘转动定位到不同的预定位置，实现过滤、分区冲洗。
2.根据权利要求1所述的装置，其特征在于，在挡水帘下压滚均采用向上的弹力支撑，挡水帘侧边的滑道具有向上的弹力。
说明书
一种实现水处理装置滤料分区高强度清洗的新型机构
技术领域
本发明涉及水处理装置，特别是实现水处理 装置滤料分区清洗的机构。
背景技术
滤料是水处理中重要的过滤介质，滤料的清洗再生是水处理的重要环节，常规水量下的反冲洗，效果往往较差，对重型滤料更成为难题。
现有技术解决这个问题的方法包括：搅拌、移出滤池、水泵加压、压力气流冲击等，清洗效果大大提高。但存在以下问题：
1、自动化程度低、装置复杂、成本高、运行维护工作量大、噪声大等问题;
2、应用场合限制大，在家用、商用及其它终端水处理装置难以采用;
3、对滤料强度要求高，不适于易碎滤料的清洗。
借助或构造滤床进出水断面的结构物，对滤床进行逻辑分区，逐区进行冲洗，可以达到滤料要求的最佳冲洗水流速，从而实现滤料的彻底清洗再生，是一个非常有前景的技术，其关键是控制机构的设计与实现。
发明内容
为实现长条状和矩形进出水断面滤池或滤床的分区清洗，本发明提出了一种帘式挡水板，及其辅助装置，从而实现各种实际水处理系统滤料的清洗，特别适合于大型系统的采用。装置结构简单，体积小巧，适应性强，在既定冲洗流量下，使冲洗水与滤料颗粒的接触速度数倍提高，达到滤料规定的最佳清洗流速，实现滤料的彻底清洗再生。
本发明的技术方案是：
在滤床工作水流的入口或出口断面，借助该断面上分隔滤床与其他功能区的必备结构物，比如滤床承托板，按n=滤床断面面积×滤料的最佳清洗流速/冲洗水流量，将该断面分割为n个子区域，该n个区域为通水结构，其间用不通水条带分隔。这n个区域对应滤床的n个逻辑冲洗分区。

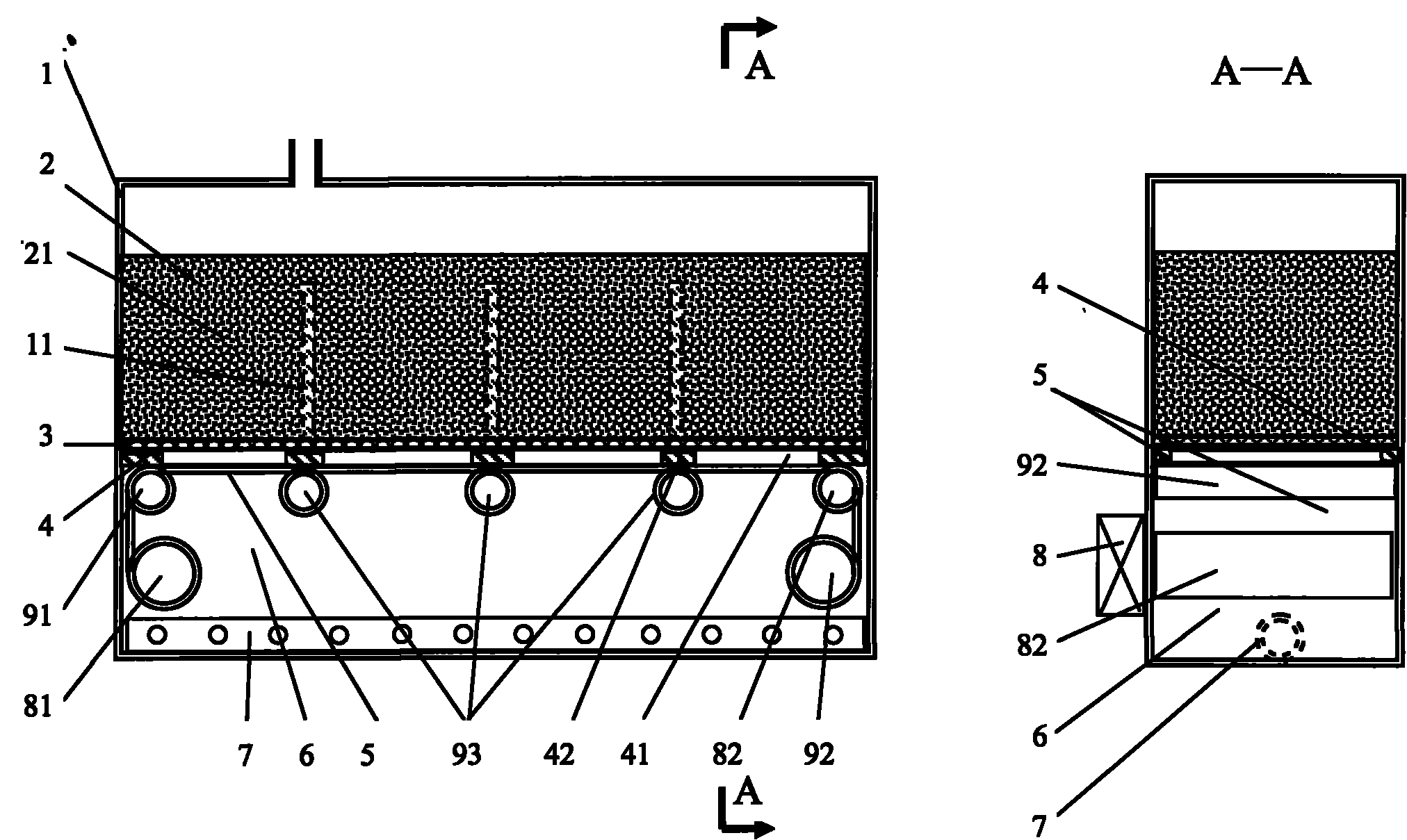

承托板下侧面为平面结构。在承托板下部的集水室(逆流过滤时是原水室、布水室)装置类似带式传送机构的装置，包括卷轴、压滚以及压紧滑道。挡水帘由塑胶(内部可有经纬编织的帘子线)或类似材料制成，两端分别连接并缠绕在左右卷轴上，在压滚和压紧滑道的作用下，紧贴在承托板的底侧。
挡水帘总长为承托板长度L的3倍，共分4个区域，第1区域长度为L，中间被裁空，用于作为过滤状态的通水通道，只留一定宽度的侧边，并在左端留下0.5*L/n宽度的边用于安装，此区域为过滤通道;第2区域长度为L×(n-1)/n，实心，用于冲洗时依次封闭各冲洗分区;第3区域长度为L/n，中间被裁空，只留一定宽度的侧边，此区域为冲洗通道;第4区域长度为L×(n-1)/n，实心，用于冲洗时依次封闭各冲洗分区，并在右端留下0.5*L/n宽度的边用于安装。
通过驱动控制装置，驱动左右卷轴转动，带动挡水帘转动定位到不同位置，就可实现过滤、分区冲洗。
当滤床断面长宽比较大，或者n较大时，可对滤床进行横向逻辑分隔，采用两条或多条挡水帘，各条挡水帘可同步运动也可异步运动。
在滤床较高时，可用n-1个分隔板沿承托板分隔条带中线，垂直放置，将滤床分隔为与冲洗子区域对应的n个实际区域，分隔板周边不要求严格密封。分隔板高度以小于滤床高度为宜，以便在有效防止冲洗水流扩散的同时，减少滤料流化阻力和防止冲洗后各区域滤料高度不均。
在滤床断面为非矩形比如椭圆形时，可不改变滤床形状，而将集水室和承托板做成矩形，实施本装置
