申请日2009.10.26
公开(公告)日2010.06.30
IPC分类号C02F3/30
摘要
本实用新型公开了一种户用型生活污水净化罐，包括罐体，罐体上设置有进水口和出水口，在罐体内由隔板分隔为封闭的进水口厌氧区、与大气相通的好氧区和封闭的出水口厌氧区，好氧区分别与进水口厌氧区和出水口厌氧区水相连通，三个处理区可分别填充有折板或者填料。本实用新型解决了在小型圆柱型装置中满足厌氧和好氧生物环境交替设置的需要，从而在去除化学耗氧量的同时，能够同步实现生物脱磷除氮，并且处理负荷高，出水稳定，运行效果受季节气候影响小，净化后的水质极佳。
翻译权利要求书

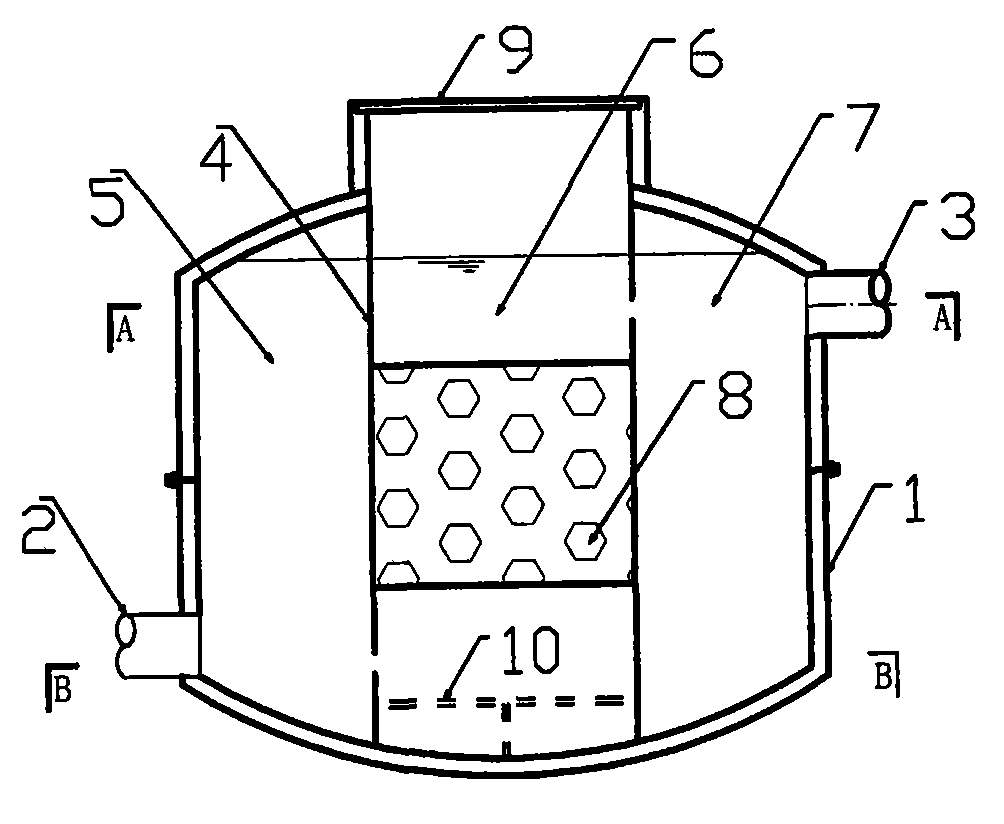

1.一种户用型生活污水净化罐，包括罐体(1)，罐体(1)上设置有进水口(2)和出水口(3)，其特征在于：所述罐体(1)内由隔板(4)分隔为封闭的进水口厌氧区(5)、与大气相通的好氧区(6)和封闭的出水口厌氧区(7)，好氧区(6)分别与进水口厌氧区(5)和出水口厌氧区(7)水相连通，好氧区(6)内填充有填料(8)。
2.根据权利要求1所述的户用型生活污水净化罐，其特征在于：所述罐体(1)的横截面呈圆形，好氧区(6)和罐体(1)同心圆设置，进水口厌氧区(5)和出水口厌氧区(7)组合呈环状且位于好氧区(6)外。
3.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述进水口(2)处的隔板与进水口(2)处的切线的夹角为20-40°，出水口(3)处的隔板与出水口(3)处的切线的夹角为20-40°。
4.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述进水口厌氧区(5)内设置有折流板，相邻折流板之间的间隙为0.03-0.3米。
5.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述进水口厌氧区(5)和出水口厌氧区(7)内设置有填料。
6.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述进水口厌氧区(5)和出水口厌氧区(7)的气箱连通，且气箱上设置有导气管。
7.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述好氧区(6)底部设置有爆气装置(10)，所述爆气装置(10)包括好氧区底部设置的爆气头和与爆气头连接且外置的爆气机。
8.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述好氧区(6)顶部设置有格栅状的盖板(9)。
9.根据权利要求1或2所述的户用型生活污水净化罐，其特征在于：所述罐体(1)为玻璃钢罐体、塑料罐体或金属板材罐体。
说明书
户用型生活污水净化罐
技术领域
本实用新型涉及一种生活污水处理装置，尤其涉及一种户用型生活污水净化罐。
背景技术
从上世纪80年代开始，生活污水净化沼气池在借鉴农村沼气池和传统化粪池技术的基础上逐渐发展起来。这种简易的生活污水处理技术以其投资分散、不耗能源、运行费用低以及节约用地等优点逐渐发展成为我国南方生活污水分散处理的主要技术，已经得到广泛应用。例如，中国专利号“200520118498.8”公开了一种污水处理系统，包括污水管道、污水处理装置、粪便管道和粪便处理装置，所述粪便管道的入口连接到用户卫生间的粪便排出口，出口连接到所述粪便处理装置，所述污水管道的入口连接到用户的除粪便排水口以外的包括厨房、卫生间的废水排出口，出口接入所述污水处理装置。再如，中国专利号“200420063720.4”公开了一种家用污水处理池，其组成包括：水池，所述的水池通过净化箱与贮水箱相连，所述的净化箱为手拉式、分体管式或内胆管式。
现有的生活污水处理装置在应用中一些技术问题也比较突出，主要存在以下不足：一、处理负荷低，出水不稳定、运行效果易受季节气候影响。二、出水水质尚难达标，N、P去除效果差等。三、实现生物脱氮除磷需要有厌氧和好氧交替的生物环境，但是处理工艺上在小型装置，尤其是罐型装置中很难表达。
实用新型内容
本实用新型的目的在于克服现有户用生活污水处理设备存在的上述问题，提供一种户用型生活污水净化罐，本实用新型解决了在小型圆柱型装置中满足厌氧和好氧生物环境交替设置的需要，从而在去除化学耗氧量的同时，能够同步实现生物脱磷除氮，并且处理负荷高，出水稳定，运行效果受季节气候影响小，净化后的水质极佳。
为实现上述目的，本实用新型采用的技术方案如下：
一种户用型生活污水净化罐，包括罐体，罐体上设置有进水口和出水口，其特征在于：所述罐体内由隔板分隔为封闭的进水口厌氧区、与大气相通的好氧区和封闭的出水口厌氧区，好氧区分别与进水口厌氧区和出水口厌氧区水相连通，好氧区内填充有填料。
所述罐体的横截面呈圆形，好氧区和罐体同心圆设置，进水口厌氧区和出水口厌氧区组合呈环状且位于好氧区外。
所述进水口处的隔板与进水口处的切线的夹角为20-40°，出水口处的隔板与出水口处的切线的夹角为20-40°。
所述进水口厌氧区内设置有折流板，相邻折流板之间的间隙为0.03-0.3米。
所述进水口厌氧区和出水口厌氧区内设置有填料。
所述进水口厌氧区和出水口厌氧区的气箱连通，且气箱上设置有导气管。
所述好氧区底部设置有爆气装置，所述爆气装置包括好氧区底部设置的爆气头和与爆气头连接且外置的爆气机。
所述好氧区顶部设置有格栅状的盖板。
所述罐体为玻璃钢罐体、塑料罐体或金属板材罐体。
采用本实用新型的优点在于：
一、本实用新型罐体内由隔板分隔为封闭的进水口厌氧区、与大气相通的好氧区和封闭的出水口厌氧区，好氧区分别与进水口厌氧区和出水口厌氧区连通，好氧区内填充有填料，与现有的污水处理装置相比，本实用新型通过有效的空间布置，能够在净化罐体内满足厌氧和好氧生物环境交替设置的需要，从而在去除化学耗氧量的同时，能够实现生物脱磷除氮。
二、本实用新型中，罐体的横截面呈圆形，好氧区与罐体同心圆设置在罐体内，采用同心圆的设置方式，分区更加合理，处理更加彻底。
三、本实用新型中，进水口处的隔板与进水口处的切线的夹角为20-40°，出水口处的隔板与出水口处的切线的夹角为20-40°，有利于曲流布水，在进水口和出水口处对水流具有导流作用。
四、本实用新型中，进水口厌氧区内设置有折流板，相邻折流板之间的间隙为0.03-0.3米，用以改变进入罐体内的水流的流向，使之由平流变为紊流，可以延长污水在罐体内的运动路径，从而延长处理时间，使处理反应过程更加完全，并且使产生的沼气与污水能够更好的分离。
五、本实用新型中，出水口厌氧区内填充有填料，用以提高微生物附着，滞留生物污泥。
六、本实用新型中，好氧区底部设置有爆气装置，所述爆气装置包括好氧区底部设置的爆气头和与爆气头连接且外置的爆气机，能够更好的满足好氧微生物生长的需要。
七、本实用新型中，在好氧区顶部设置有格栅状的盖板，有利于通气，且增加了防护安全性。
八、本实用新型中，罐体为玻璃钢罐体、塑料罐体或金属板材罐体，可根据实际需要选择，可供2-5人家庭使用，有利于推广使用。
