申请日2009.10.23
公开(公告)日2010.12.22
IPC分类号C02F1/461; C02F9/06
摘要
本实用新型涉及一种污水处理塑料圆柱型箱体，属于污水处理领域，尤其是用于污水处理的塑料容器。它包括箱体(1)、进水口(3)、出水口(4)、污水口(8)，箱体(1)为圆柱形筒或椭圆形、多边形。与比筒体大的圆形底板(2)焊接成一体，在圆柱形筒体与底板圆周上，内、外焊接小三角形加强筋(7)，圆环形铁箍(10)用螺丝收紧加固箱体(1)，使得箱体受力均匀，不变形、不漏水，经济实用。
翻译权利要求书

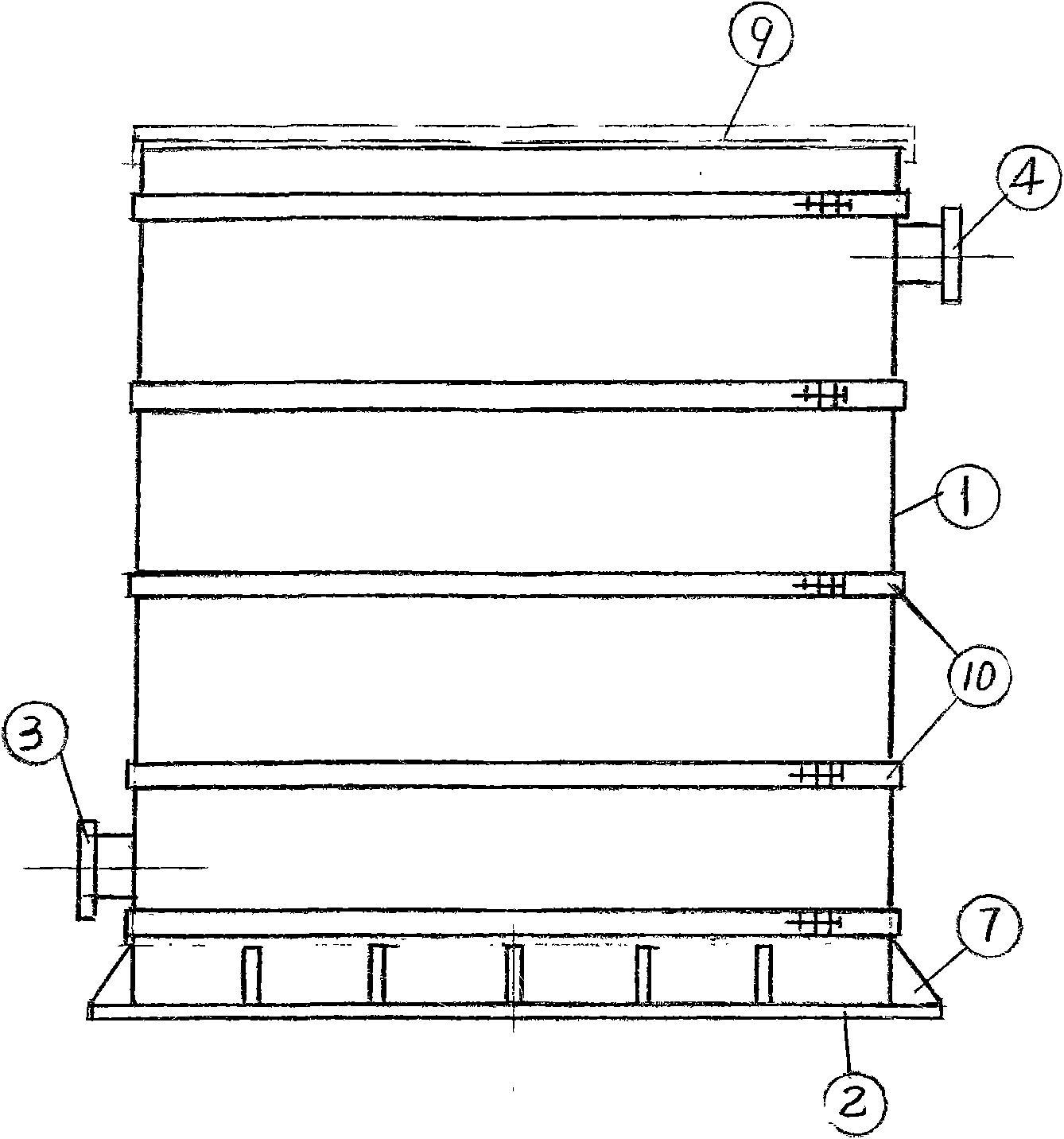

1.一种污水处理塑料圆柱型箱体，包括箱体(1)、进水口(3)、出水口(4)、污水口(8)，其特征在于：箱体(1)为圆柱形筒，与比筒体大的圆形底板(2)焊接成一体，在圆柱形筒体与底板圆周上，内、外焊接小三角形加强筋(7)，在圆柱筒体上部出水口(4)处焊接环形导水槽(6)，在出水口上方筒壁上加装电极板支板(11)，箱体进水口(3)下方有排污口(8)和箱体中部有反冲洗口(5)，用扁铁做成圆环形铁箍(10)，用螺丝收紧加固箱体(1)，上盖(9)可做成半开式、全开式。
2.据权利要求1所述的污水处理塑料圆柱型箱体，其特征在于：在室内或大棚内也可以不再另加盖。
3.据权利要求1所述的污水处理塑料圆柱型箱体，其特征在于：该塑料箱体(1)或做成椭圆形、或多边形。
说明书
污水处理塑料圆柱型箱体
技术领域
本实用新型涉及一种污水处理塑料圆柱型箱体，属于污水处理领域，尤其是用于污水处理的塑料容器。
背景技术
现有污水处理的容器，有用塑料板拼焊成型的方形、长方形塑料箱体，外部用角钢加固，也有的内部再加拉筋。但在加入水和其它材料后，方形、长方形塑料水箱，侧边平面因受力而变形，加固的角钢又不能紧紧的贴在塑料面上，并且方形、长方形水箱加固角钢也是直的，受力后会弯曲变形，所有的变形应力都会集中到焊缝上，底部和四角下部变形应力最大，结果底部和下部焊缝就被撕裂，形成多处漏水，有的整条焊缝都会撕裂，影响使用。
发明内容
本实用新型的目的就是为了解决现有污水处理工程中塑料箱体存在的不足，提供一种生产成本低、生产速度快、受力均匀、不变形，焊缝不会裂开，经济实用的污水处理塑料圆柱型箱体。
上述目的是这样实现的：污水处理塑料圆柱型箱体，包括箱体、进水口、出水口、污水口，箱体为圆柱形筒，与比筒体大的圆形底板焊接成一体，在圆柱形筒体与底板圆周上，内、外焊接小三角形加强筋，在圆柱筒体上部出水口处焊接环形导水槽，在出水口上方筒壁上加装电极板支板，箱体进水口下方有排污口和箱体中部有反冲洗口，用扁铁做成圆环形铁箍，用螺丝收紧加固箱体，上盖可做成半开式、全开式或用其它材料做成。在室内或大棚内也可以不再另加盖。该塑料箱体也可以做成椭圆形或多边形。
污水处理塑料圆柱型箱体，构思巧妙、设计新颖，易生产加工，成本低，受力均匀，不变形不开裂，经济实用，排污效果显著。
