申请日2009.10.23
公开(公告)日2010.10.27
IPC分类号C02F1/68; C02F1/66
摘要
本实用新型涉及一种管道水处理器，尤其是一种采用玻璃瓷珠为单一水处理介质，垂直安装工作的用于生活用水和饮用水一并处理的单一水处理介质管道水处理器。通过栅板加料口把单一介质玻璃瓷珠加入到水处理器有效容量的1/3，旋紧加料口螺栓。垂直安装，水从下端入进入，玻璃瓷珠在空腔内呈不规则翻滚状态增强对水进行连续处理的效果，单位时间处理水量大于10L/min，生活用水和饮用水一并处理为弱碱性、负电位的水。本实用新型有益效果是使用玻璃瓷珠为单一水处理介质，水流阻力小，处理水量大，免换滤芯、免清洗、免加药，不堵塞，使用成本低;生活用水和饮用水一并处理。
翻译权利要求书
1.一种管道水处理器，尤其是一种生活用水和饮用水一并处理的管道水处理器，其特征是：采用玻璃瓷珠为单一水处理介质，垂直安装工作。
2.根据权利要求1所述的水处理器，其特征是：单一水处理介质玻璃瓷珠加入量只占水处理器壳体有效容积的1/3，留有2/3的翻腾空间。
说明书
一种单一水处理介质的管道水处理器
所属技术领域
本实用新型涉及一种管道水处理器，尤其是一种采用玻璃瓷珠为单一水处理介质，垂直安装工作，用于生活用水和饮用水一并处理的单一水处理介质管道水处理器。
背景技术
目前，市售的水处理器有一般水质处理器：通过过滤、吸附、磁化、电解、MF、UF等处理，改善进水的感官性状和一般化学指标、卫生指标、安全指标的水质处理器。例如：
软水机(器)：通过阳离子树脂进行离子交换，使水软化的水质处理器;
纯水机：通过反渗透、电渗析、电吸附、离子交换、蒸馏等处理，能提供纯水的水质处理器;
磁水机：通过稀土永磁材料的强大磁场，使水分子团变小，达到弱碱性。
矿化水机(器)：通过麦饭石、矿化陶瓷球等过滤或向水中添加矿化浓缩液等处理，增加水中矿物质成分的水质处理器;
消毒除菌净水机(器)：通过紫外线、臭氧、电子杀菌、碘树脂、溴树脂等杀菌，或微滤、超滤、纳滤、反渗透等滤菌，去除进水中致病微生物的水质处理器;
电解制水机：以电极电解水，改变水PH值。
现有水质处理器的水处理工艺主要有：
(1)过滤：无烟煤、石英砂、陶瓷球、锰砂等过滤;KDF过滤;PP熔喷滤芯、PP蜂房滤芯、PE烧结管滤芯、烧结钛管滤芯、陶瓷管滤芯、PP无纺布折叠滤芯等过滤;
(2)膜、电/膜：微滤(MF)，超滤(UF)，纳滤(NF)，反渗透(RO);电渗析(ED)，电解(EL)，电吸附(EST);
(3)离子交换：软化(IR)，复床(KA)(阳床+阴床)，混床(MB);
(4)吸附：颗粒活性炭(GAC)、烧结活性炭管滤芯(SAC)、活性炭纤维(FAC)、分子筛、沸石、骨炭、活性氧化铝、中性吸附树脂等吸附过滤;
(5)杀菌：紫外线(UV)，臭氧(O3)，电子杀菌(ES)，碘树脂(三碘树脂、五碘树脂)、溴树脂(溴代聚苯乙烯海因)等过滤;
(6)矿化：麦饭石、矿化陶瓷球等过滤;
市售一般水质处理器就是用上述各种水处理工艺进行单元处理或多元组合处理，其不足之处在于：
(1)过滤和膜技术，部件需经常清洗或更换，运行成本高;遇有水质恶化情况，未到清洗或更换期时，存在因堵塞而爆管，产生水患的风险。
(2)离子交换需经常加药品使离子交换树脂活化，增加运行成本。
(3)吸附材料使用寿命有限制，在吸附力不足时，要及时更换，增加使用成本。
(4)杀菌氯及臭氧使用过量，会二次污染水源，并可能有三致(致癌、致畸、致突变)物质产生的风险。
(5)矿化陶瓷会缓慢溶解分解、溶出矿物质，形成多孔状态易滋生细菌，会二次污染水源。
(6)单位时间处理水量小于5L/min.，仅限于饮用水使用。
发明内容
本实用新型的目的是在于克服现有市售水处理器采用多种介质处理层，需要更换滤芯等日常维护，有爆管发生水患的风险，运行成本高;可能产生二次污染;单位时间处理水量小的不足而提供只使用一种玻璃瓷珠作为水处理介质的单一介质管道水处理器。

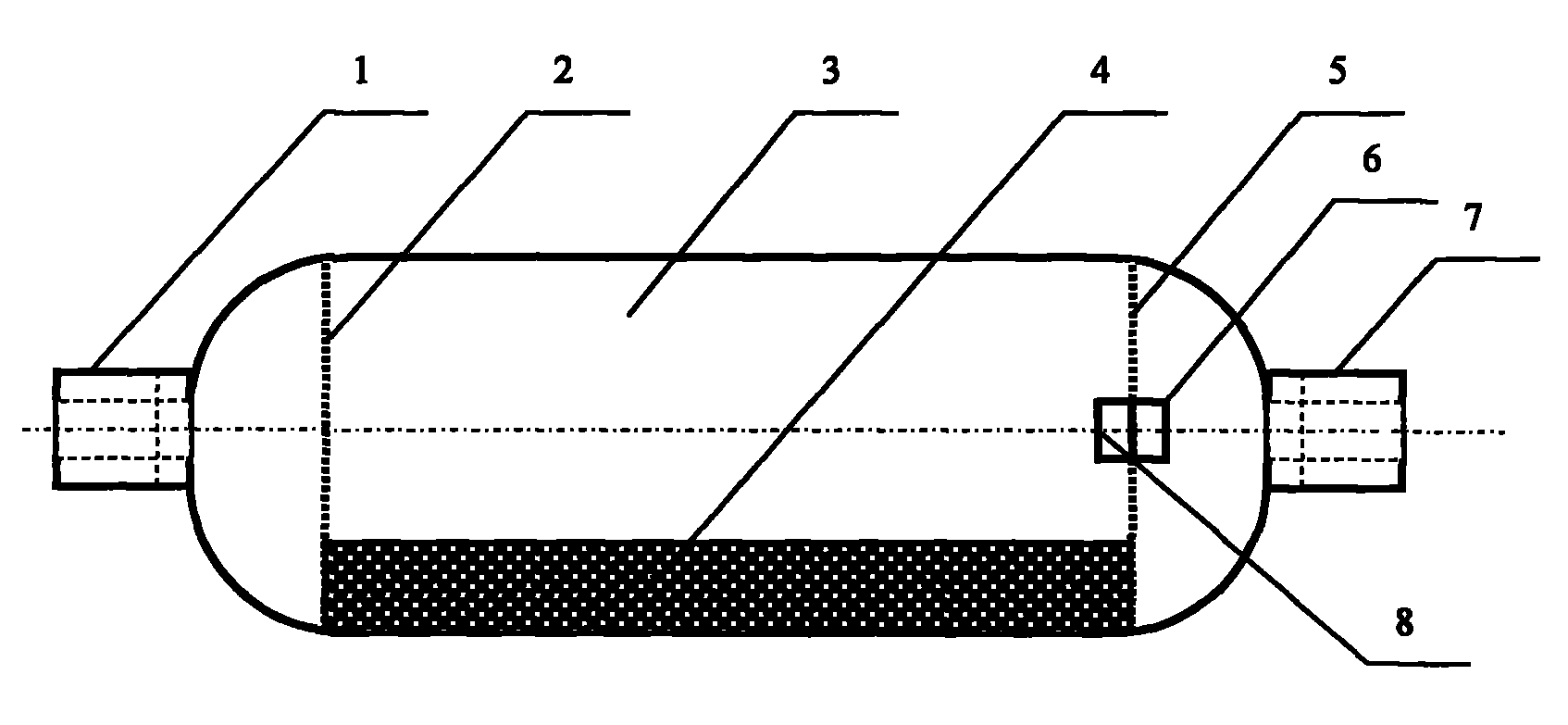

本实用新型解决其技术问题所采用的技术方案是：单一介质管道水处理器只使用单一的玻璃瓷珠为水处理介质，这种玻璃瓷珠是由精心挑选的十余种高品质天然矿石，不使用任何化学物质和药品等熔剂、澄清剂，高温熔制成没有气泡、没有微孔、不会溶出、不会滋生细菌的玻璃状瓷珠。在水处理器空腔内两端各安装一个有很多小孔的不锈钢栅板，通过其中一个中心另外带有加料口的栅板把玻璃瓷珠加入到水处理器空腔内，加入量为两个栅板之间的有效空腔容积的1/3，旋紧加料口螺栓即可。垂直安装工作，在水处理过程中玻璃瓷珠在空腔内呈不规则翻滚状态强化对水进行连续处理的效果，使水被处理为呈现弱碱性、负电位的水。其特征是：只使用单一的玻璃瓷珠为水处理介质，通过板栅上加料口把玻璃瓷珠加入水处理器空腔内，加入量为两个栅板之间有效容积的1/3，拧紧加料口螺栓封闭加料口;单位时间处理水量大于10L/min，生活用水和饮用水同时得到处理，垂直安装，水从下端入水口进入，推动玻璃瓷珠在空腔内呈不规则翻滚状态而达到本实用新型的目的。
本实用新型的有益效果是只使用单一的玻璃瓷珠为水处理介质，水流阻力小，单位时间处理水量大，使用中不必换滤芯、免清洗、免加药，没有堵塞爆管风险，使用成本低;生活用水和饮用水一并得到处理，垂直安装，增强弱碱性、负电位水处理的效果。
