申请日2008.12.30
公开(公告)日2009.06.03
IPC分类号E03C1/12; E03D11/11
摘要

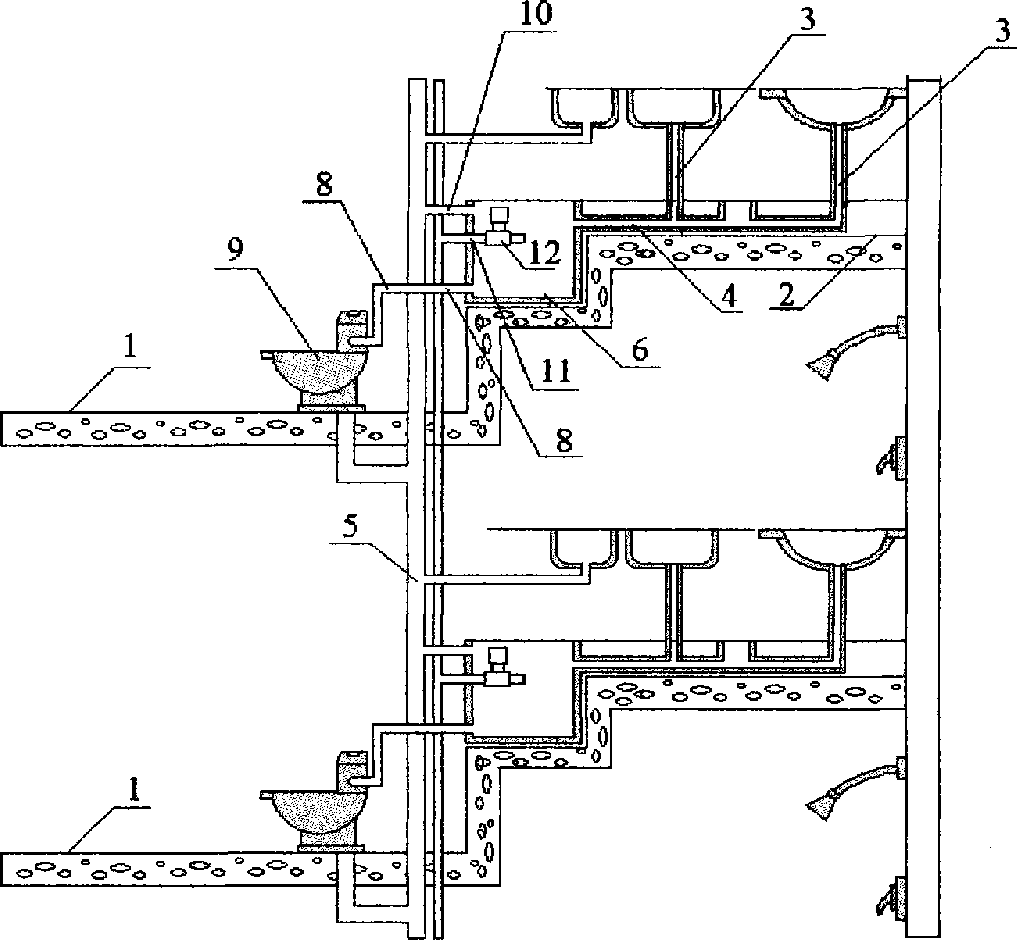

一种住宅废水冲厕方法，在建筑主体中，设有使用生活用水洁具的地面高于卫生间坐便器水箱高度，在用水洁具排水管下连接集水管，集水管连接集水箱进水口，在集水箱下部装有注水管，注水管连接坐便器水箱，在集水箱上部一侧装有溢流管，溢流管连接下水管，在集水箱上部装有自来水进水管，在集水箱内自来水进水管一端装有水位控制装置。由于本发明采取装有用水器具的室内的地面高于装有坐便器的卫生间地面，利用落差将收集的生活废水集中于集水箱内并注入坐便器水箱，在集水箱内装有可控制的自来水进水管，在废水不够使用时，用自来水补充集水箱内的水，以保证冲洗。
权利要求书
1、一种住宅废水冲厕方法，其特征是：在建筑主体中，设有使用生活用水 洁具的地面高于卫生间坐便器水箱高度，在用水洁具排水管下连接集水管，集水 管连接集水箱进水口，在集水箱下部装有注水管，注水管连接坐便器水箱，在集 水箱上部一侧装有溢流管，溢流管连接下水管，在集水箱上部装有自来水进水管， 在集水箱内自来水进水管一端装有水位控制装置。
2、根据权利要求1所述的一种住宅废水冲厕方法，其特征是：在集水箱进 水口处装有过滤网。
3、根据权利要求1所述的一种住宅废水冲厕方法，其特征是：在集水箱上 装有除嗅器。
说明书
住宅废水冲厕方法
技术领域
本发明涉及一种住宅厕所冲洗方法，具体说涉及一种利用生活废水冲洗厕 所的方法。
背景技术
住宅中冲洗坐便器是家庭生活中耗水量最大的一项，有些家庭为了节省水 费支出，利用水桶收集洗脸、洗菜等生活用水用来冲洗坐便器，这种方法比较麻 烦，如果从节约用水出发，不为一般家庭所接受。也有提出在水池下面设有集水 槽，然后用水泵送至坐便器水箱，这种方法水泵输送难以控制且水泵也易出现故 障，造成维修麻烦，不适于家庭使用。也有提出利用高位差收集的废水冲洗坐便 器，采用收集楼上废水进行冲洗坐便器，但该种方法常因管道堵塞等问题引起邻 里纠纷，故无法推广。日前尚未有方便利用生活废水冲洗坐便器的装置和方法。
发明内容
针对现有利用家庭生活废水冲洗坐便器存在的问题，本发明提出一种收集 废水方便，不消耗能源的家庭生活废水冲洗坐便器的方法。
完成上述发明目的所采取的具体技术措施是：一种住宅废水冲厕方法，其 特征在于：在建筑主体中，设有使用生活用水洁具的地面高于卫生间坐便器水箱 高度，在用水洁具排水管下连接集水管，集水管连接集水箱进水口，在集水箱下 部装有注水管，注水管连接坐便器水箱，在集水箱上部一侧装有溢流管，溢流管 连接下水管，在集水箱上部装有自来水进水管，在集水箱内自来水进水管一端装 有水位控制装置。
在集水箱进水口处装有过滤网;在集水箱上装有除嗅器。
本发明的有益效果：由于本发明在建筑设计时采取装有用水器具的室内的 地面高于装有坐便器的卫生间地面，利用落差将收集的生活废水集中于集水箱内 并注入坐便器水箱，在集水箱内装有可控制的自来水进水管，在废水不够使用时， 用自来水补充集水箱内的水，以保证冲洗。
本发明方便地收集生活废水，并不需要机械输送装置，节省能源、免除维 护，是一种切实可行的生活废水利用方法，具有较好的社会效益和经济效益。
