申请日2008.12.31
公开(公告)日2009.10.14
IPC分类号E04D13/00
摘要

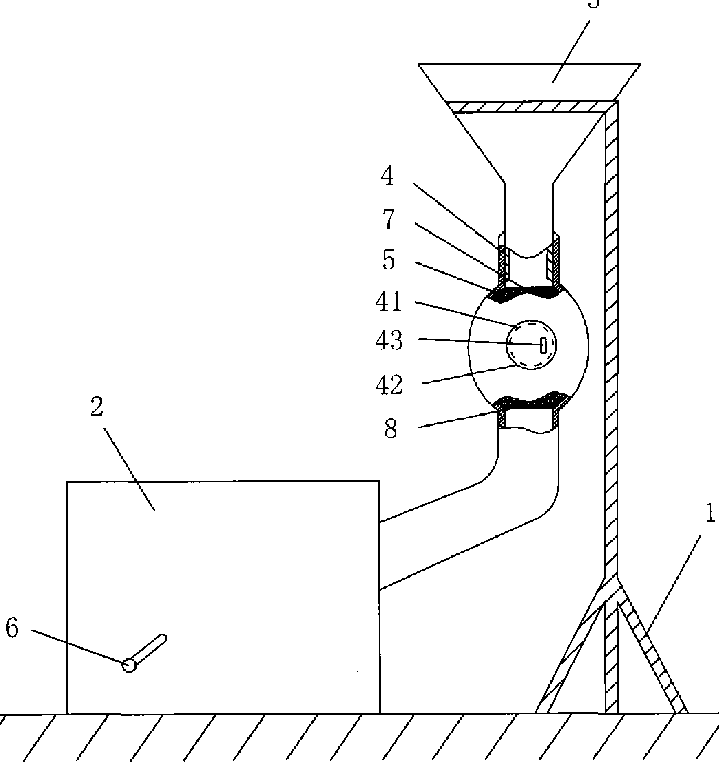

本发明公开了一种楼顶雨水处理装置，包括：一支架(1)，其固装于楼顶上;一容器(2)，其固装于楼顶上;一接收件(3)，其呈漏斗状并架设于所述支架(1)上;一过滤件(4)，其呈两头小中间大的纺锤状，且其上端口套装固定于所述接收件(3)的下管口上，其下端口连接至所述容器(2)内，该过滤件(4)的内部装填有过滤材料(5)。本楼顶雨水处理装置的构造简单、制造和安装成本低，能够有效利用现有的广大楼顶面积收集并过滤处理自然降落的雨水，以供人们再次使用。这对于保护自然环境、提高人们的生活质量都具有重要意义，因此值得大规模的推广和应用。
权利要求书
1.一种楼顶雨水处理装置，其特征在于包括：
一支架(1)，其固装于楼顶上;
一容器(2)，其固装于楼顶上;
一接收件(3)，其呈漏斗状并架设于所述支架(1)上;
一过滤件(4)，其呈两头小中间大的纺锤状，且其上端口套装固定于 所述接收件(3)的下管口上，其下端口连接至所述容器(2)内，该过滤件(4) 的内部装填有过滤材料(5)。
2.如权利要求1所述的楼顶雨水处理装置，其特征在于：所述容器(2)上至 少装设有一出水阀门(6)。
3.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述过滤件(4) 的中部至少设有一开孔(41)，用于装填所述过滤材料(5);以及与所述开 孔(41)相适配的密封部件(42)。
4.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述密封部件 (42)上设有一把手(43)。
5.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述过滤件(4) 内还设有两过滤网(7、8)，其分设于所述过滤材料(5)的上下端。
6.如权利要5所述的楼顶雨水处理装置，其特征在于：所述两过滤网(7、8) 均呈网孔状、或者网格状。
7.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述过滤材料 (5)的过滤精度为0.1-100微米。
8.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述支架(1) 的材质为塑料、木质、玻璃、或者金属。
9.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述接收件(3) 的材质为塑料、木质、玻璃、或者金属。
10.如权利要求1或2所述的楼顶雨水处理装置，其特征在于：所述过滤件(4) 的材质为塑料、木质、玻璃、或者金属。
说明书
楼顶雨水处理装置
技术领域
本发明涉及一种雨水处理装置，尤其涉及一种放置于楼顶的雨水接收及 过滤装置。
背景技术
随着经济的发展，人们的生活水平日益提高，居住环境也得到极大的改 善。我国的城镇化建设更使得越来越多的人群告别低矮平房，住上了高大、 宽阔的楼房。特别是在北京、上海、广州这样的国内大城市，更是高楼林立、 鳞次栉比。但是，楼房的广大楼顶面积却被大量空置，远未得到有效地利用。 而另一方面，随着市场经济的不断发展、城镇化建设的进一步推进，大量劳 动力拥入城市，加重了城市的用水负担。而与此同时，每逢下雨时任由大量 的雨水直接流入下水道中，白白浪费掉。因此，如果能利用楼顶空间设计出 一种可以接收并能过滤处理雨水的装置将是非常有意义的。
中国专利公开号CN2918548、申请日为2006年6月29日、题为“楼房 生活用水及楼顶雨水回收利用装置”的实用新型专利公开了一种楼房生活用 水及楼顶雨水回收利用装置，它的回收水箱经分水器与生活用水池连接，又 经雨水下水管与雨水收集箱连接，回收水箱经液位电极与电器控制箱连接， 回收水箱通过至少一个回收水泄水电动阀及溢水管同至少一个冲厕水箱连 接，而冲厕水箱与冲厕池连接，冲厕水箱又通过至少一个自来水进水电动阀 与自来水管连接，且回收水泄水电动阀及自来水进水电动阀分别与电器控制 箱电连接，与电器控制箱电连接的声控开关位于相应的冲厕水箱旁边。该实 用新型结构构成复杂，制造和安装成本高，因此不易广泛推广。
发明内容
本发明的目的是提供一种楼顶雨水处理装置，它构造简单、制造和安装 成本低，能够有效地解决现有的广大楼顶面积被大量闲置、未能得到充分利 用的问题，同时也可以解决对于自然降落的雨水未经收集利用即被直接排泄、 流失的问题。
本发明的目的是这样实现的：一种楼顶雨水处理装置，包括：一支架， 其固装于楼顶上;一容器，其固装于楼顶上;一接收件，其呈漏斗状并架设 于所述支架上;一过滤件，其呈两头小中间大的纺锤状，且其上端口套装于 所述接收件的下管口上，其下端口连接至所述容器内，该过滤件的内部装填 有过滤材料。
优选地，所述容器上至少装设有一出水阀门。
优选地，所述过滤件的中部至少设有一开孔，用于装填所述过滤材料; 以及与所述开孔相适配的密封部件。
优选地，所述密封部件上设有一把手。
优选地，所述过滤件内还设有两过滤网，其分设于所述过滤材料的上下 端。
优选地，所述两过滤网均呈网孔状、或者网格状。
优选地，所述过滤材料的过滤精度为0.1-100微米。
优选地，所述支架的材质为塑料、木质、玻璃、或者金属。
优选地，所述接收件的材质为塑料、木质、玻璃、或者金属。
优选地，所述过滤件的材质为塑料、木质、玻璃、或者金属。
本发明由于采用了以上技术方案，使之与现有技术相比，具有以下优点 和积极效果：本楼顶雨水处理装置的构造简单、制造和安装成本低，能够有 效地利用现有的广大楼顶面积收集并过滤处理自然降落的雨水，以供人们再 次使用。这对于保护自然环境、提高人们的生活质量都具有重要意义，因此 值得大规模的推广和应用。
