申请日2009.05.04
公开(公告)日2010.02.17
IPC分类号C02F9/04; C02F1/44; C02F1/50; C02F1/28; C02F1/76
摘要

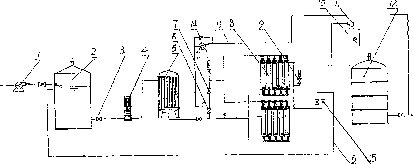

车载移动式中水处理装置，属水处理设备技术领域。其目的是提供一种操作简捷、水质较好、用途广泛的车载移动式中水处理装置。其技术要点是：原水箱(2)分别通过管道与自吸水泵(1)和高压水泵(4)连接，高压水泵输出端与保安过滤器(5)连接，保安过滤器的输出端与超滤膜管状组件(8)连接，超滤膜管状组件的输出端和二氧化氯发生器(10)的输出端与中水储水箱(12)连接。既便于灵活提取和处理原水，又适用在多种场所对中水的使用需求，且其结构紧凑、自动化程度高、操作简便、维修方便。
权利要求书
1、一种车载移动式中水处理装置，包括动力车、发电机、控制器、原水 箱、水泵、保安过滤器、超滤膜管状组件、二氧化氯发生器、反冲洗装置、 中水箱、管道，其特征在于：原水箱(2)分别通过管道与自吸水泵(1)和 高压水泵(4)连接，高压水泵输出端与保安过滤器(5)连接，保安过滤器 的输出端与超滤膜管状组件(8)连接，超滤膜管状组件的输出端和二氧化氯 发生器(10)的输出端与中水储水箱(12)连接。
2、根据权利要求1所述的车载移动式中水处理装置，其特征在于：二氧 化氯发生器(10)的输出端与中水储水箱(12)之间设有计量水泵(11)。
3、根据权利要求1所述的车载移动式中水处理装置，其特征在于：反冲 洗装置由设置在中水储水箱(12)输出端与超滤膜管状组件(8)的输入端之 间的冲洗管道(13)、自吸水泵(14)和设置在超滤膜管状组件(8)输出端 与原水箱(2)之间的回水管道(16)、单向阀(15)构成。
说明书
车载移动式中水处理装置
技术领域
本实用新型涉及一种车载移动式中水处理装置，属水处理设备技术领域。
技术背景
“中水”一词最早起源于日本，是指循环再利用的水，即将水质较好的 生活污水经过比较简单的技术处理后，作为非饮用水使用。中水可作为绿 化浇灌、车辆冲洗、道路冲洗、家庭坐便器冲洗等用水，从而既充分利用 了水资源、减少污水直接排放对环境造成的污染，又达到节约用水的目的， 是一种相对廉价的用水方案。在水资源日益紧张的今天，具有极为重要的社 会意义和经济价值。但是，目前的中水处理仅局限于家庭作坊式的模式，由 于其设施简陋，操作繁杂，且处理量小，水质差，用途也不大，故难以推广、 普及。
发明内容
本实用新型的目的在于提供一种操作简捷、水质较好、用途广泛的车载 移动式中水处理装置。
其技术方案是：一种车载移动式中水处理装置，包括动力车、发电机、 原水箱、水泵、保安过滤器、超滤膜管状组件、二氧化氯发生器、反冲洗装 置、中水箱、管道，其特征在于：原水箱分别通过管道与自吸水泵和高压水 泵连接，高压水泵输出端与保安过滤器连接，保安过滤器的输出端与超滤膜 管状组件连接，超滤膜管状组件的输出端和二氧化氯发生器的输出端与中水 储水箱连接。
其技术效果是：采用保安过滤器，利用置于其内的活性炭的吸附作用除 臭、去色、脱氮、去除有机物、重金属、合成洗涤剂、病毒、有毒物质和放 射性物质等，截留原水中细小的悬浮物，降低原水的浊度，提高出水水质; 采用超滤膜管状组件，利用其超滤膜的膜孔将水中的大分子物质截留去除， 达到净化水质的目的;对中水储水箱投加消毒剂和絮凝剂，可以杀灭水中的 细菌和病毒，使水中的胶体物质脱稳并与其它悬浮物形成絮凝体，有利于沉 淀处理后的过滤工艺，提高中水的水质质量和使用的安全;采用车载移动式 中水处理装置，既便于灵活提取和处理原水，又适用在多种场所对中水的使 用需求，且其结构紧凑、自动化程度高、操作简便、维修方便。
